Диапазон регулировки выходного давления: 0.14 … 8.6 bar Максимально допустимая температура: 210˚ C Размер и тип подключения : Резьбовой(BSP – NPT)
Применение:
Этот продукт подходит для паропроводов и негорючих газов.
Функция:
Путем регулировки силы пружины и ее приложения к поверхности заглушки и сильфона с одной стороны и подачи выходного давления на поверхность заглушки и сильфона с другой стороны, выходной объем фиксируется с определенной скоростью, и таким образом становится возможным для управления выходного давления.
Тех.данные:
Проект корпуса | Body design | PN25 |
Максимально допустимая температура | Max allowable temperature | 210˚c |
Гидравлический тест | Hydraulic test | 38 bar |
Максимальное рабочее Δp | Max. working Δp | 10bar |
Максимальное входное давление | Max input pressure | 19bar |
Диапазон регулировки выходного давления | Adjustment range of output pressure | 0.14 – 8.6 bar |
Размер и тип подключения | Size & connection type | ½",¾",1" screwed BSP or NPT |

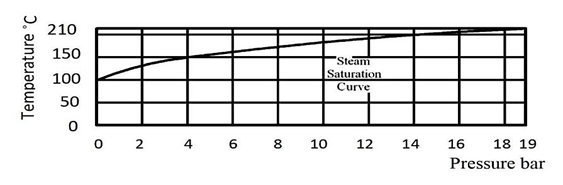

-Диаграма давления и температуры

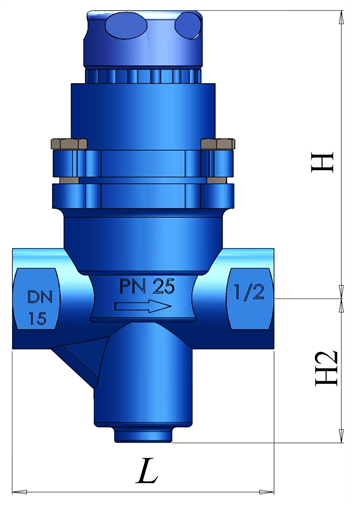

Табл.веса и размеров
Масса | Weight | H2 | H | L | DN |
2 | 63 | 129 | 85 | 15 | |
2.100 | 63 | 129 | 98 | 20 | |
2.150 | 63 | 129 | 110 | 25 | |

Тех.данные:
Стандарты пропускной способности клапана на основе Kvs (м3/ч):
Полная пропускная способность клапана для безопасного выбора размера клапана указана в таблице, часть 8
25 | 20 | 15 | DN |
3.0 | 2.5 | 1.5 | Kvs |
Доступное выходное давление в зависимости от цвета PRV's регулировки объема PRV следующее:
серый 0.14 - 1.7 bar зеленый 1.4 - 4.0 bar оранжевый 3.5 - 8.6 bar

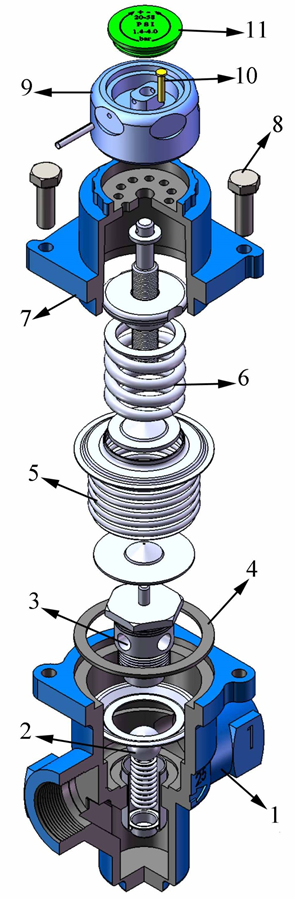

План сборки и материал деталей:
Ряд | Деталь | Part Name | Material |
1 | Корпус | Body | GGG 40.3 |
2 | Затычка | Plug | Stainless steel |
3 | Седло | Seat | Stainless steel |
4 | Прокладка | Gasket | Metal Core Graphite |
5 | Сильфон | Bellows | S.S 316Ti/316L |
6 | Пружина регулировки давления | Pressure Adjusting Spring | Carbon Steel |
7 | Боннет | bonnet | Aluminum |
8 | Болт с головкой | Cap Bolt | Carbon Steel |
9 | Регулировка объема давления | Pressure Adjusting Volume | Poly Propylene |
10 | Запирающий штифт | Locker Pin | Carbon Steel |
11 | Колпак | Cap | Poly Propylene |

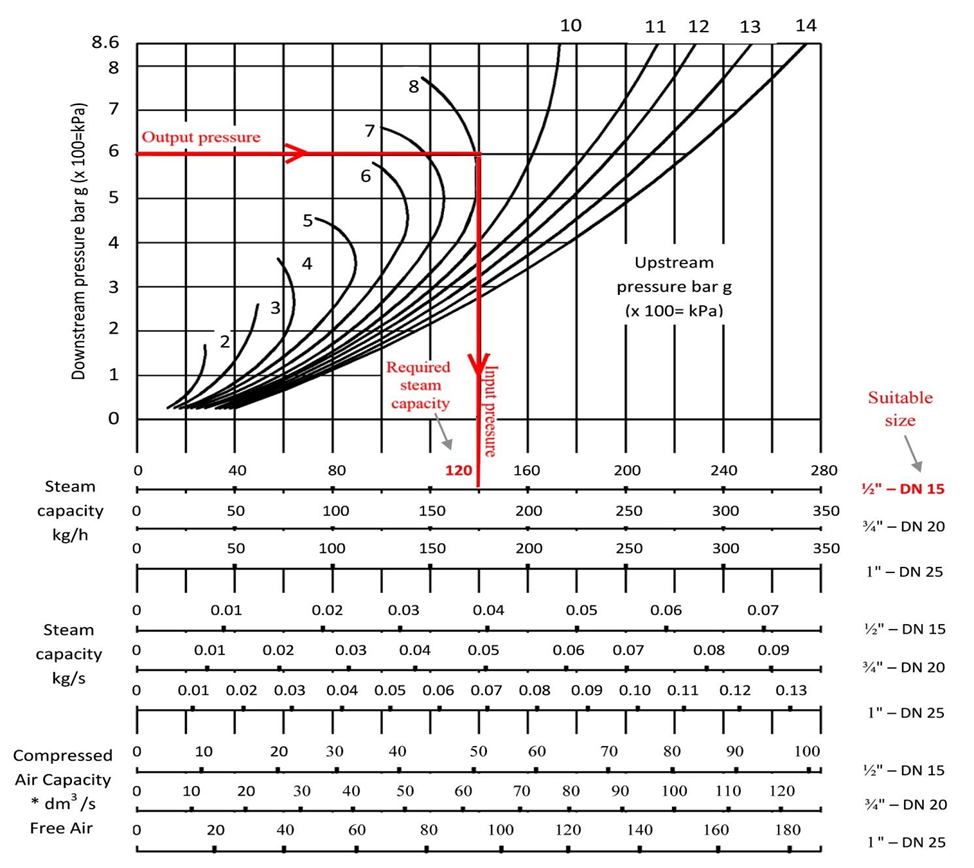

Диаграмма производительности по давлению, пару и сжатому воздуху:

Выбор с помощью верхней таблицы:
Кривые линии, обозначенные 2, 3 и т.п. представляют входное давление. Выходное давление считывается по вертикальной линии с левой стороны таблицы. Когда входное и выходное давление определены, проведите горизонтальную линию от выходного числа давления до кривой входного числа давления и проведите вертикальную линию от их точки пересечения до нижней таблицы. Вы можете определить размер клапана в соответствии с требуемой паропроизводительностью и показателями паропроизводительности, которые указаны под таблицей.
Steam trap | A | Пароотделитель |
Separator | F | Сепаратор |
Ball valve | C1,C2,C3 | Шаровой клапан |
Gauge | E1,E2 | Манометр |
Strainer | B | Сито |
Pressure reducing valve | PRV | Выключатель давления |
Safety valve | D | Предохранительный клапан |
Размер | DN | Size |
Рабочее давление | PN | Working Pressure |
Диапазон регулировки давления на выходе | Bar | Output Pressure adjustment range |
Необходимый расход | Needed flow rate | |
Входное давление | P₁ | Input pressure |
Выходное давление | P₂ | Output Pressure |
Температура потока | ˚C | Fluid Temperature |
