DN80 ~ Размеры :DN15 Регулируемый диапазон давления 0.2 ~ 16 bar Рабочее давление : PN16,PN40 Допустимая температура клапана: 350° C
Рабочий диапазон:
Самоуправляемый клапан регулирования давления —полезное устройство для фиксации давления в линии на заданном значении. Регулируемый диапазон давления составляет 0,2...6 бар, а размер варьируется от DN15 до DN80. Его номинальное давление составляет PN16 или PN25, а максимальная температура составляет 350°C. Данное устройство изготовлено на основе стандартов DIN. Клапан 10-09 эффективен для паропроводов.
Функции:
Редукционный клапан давления пара типа 10-09 контролирует выходное давление и автоматически поддерживает его на специальном заданном уровне. Клапан обычно открыт, и по мере увеличения выходного давления он постепенно закрывается. Правильное направление пара в клапане указано одной стрелкой на его корпусе. Выходное давление подается на привод через камеру для конденсата и соединительную трубку, а затем подается на поверхность диафрагмы. Эта сила передается на плунжер с помощью стержня и изменяет расстояние между седлом и плунжером. Таким образом, давление фиксируется на заданном значении регулировки. Это устройство имеет гармошку, которая уравновешивает входное и выходное давление, а также работает как механическое уплотнение. Этот клапан является автономным и не требует дополнительных усилий.
Установка:
Этот клапан подходит только для установки на горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен в перевернутом положении. Перед обозначением трубопровода обратите внимание на размер входа и выхода, а также расстояние клапана от потребителя. Чтобы защитить клапан от конденсации трубопровода, трубопровод необходимо прокладывать с умеренным уклоном к направлению потока или можно использовать
Конденсатоотводчик.После установки необходимо убедиться, что клапан не зажат в трубопроводе. Поскольку давление на выходе клапана снижается, рекомендуется выбирать больший диаметр для выходной стороны клапана. Для регулировки давления на заданном значении используйте регулировочную гайку. Для защиты мембраны от пара и повышенной температуры используется конденсационная камера. Перед запуском эта камера должна быть заполнена водой. Если клапан тяжелый или зажат в линии, можно использовать опорную стойку, чтобы избежать вибрации. Для предотвращения попадания нежелательных частиц в клапан используйте подходящий сетчатый фильтр на его входной стороне.
Диаграмма давления и температуры:
Эти диаграммы составлены на основе стандартов DIN и показывают различные функции и диапазоны давления в зависимости от различных температур и материалов.

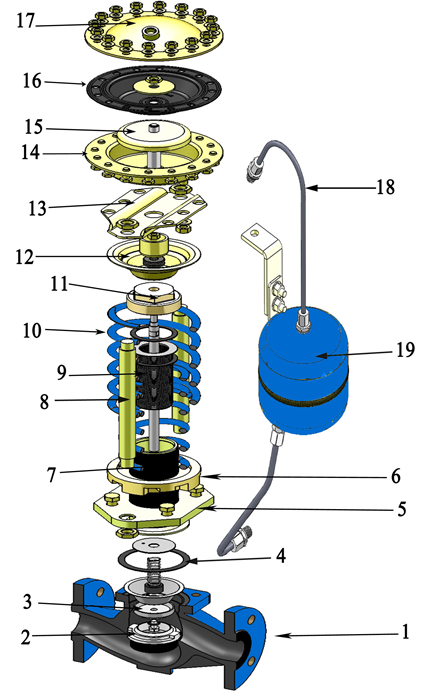

Детали и части
No | Part Name | Деталь |
1 | Body | Основа |
2 | Seat | Насадка |
3 | Plug | Штепсельная вилка |
4 | Graphite Gasket | Графит с металлическим сердечником |
5 | Holding Flange | Стопорный фланец |
6 | Pressure Adjustment Nut | Гайка регулировки давления |
7 | Pressure Adjustment Bolt | Винт регулировки давления |
8 | Two-sided thread Rod | Коленчатый вал с двумя шестернями |
9 | Accordion | Гармошка |
10 | Force Adjustment Spring | Пружина регулировки усилия |
11 | Nut | Верхняя гайка регулировочного винта |
12 | Spring Cap | Колпак верхней части пружины |
13 | Actuator Holder | Держатель привода |
14 | Down part of actuator | Нижняя часть привода |
15 | Actuator Tray | Внутренняя часть привоада |
16 | Diaphragm | Диафрагма |
17 | Upper part of actuator | Верхняя часть привода |
18 | Connection Tube | Соединительная труба |
19 | Condensate Chamber & Accessories | Источник конденсата и периферийное оборудование |

Дескрипция:
Конденсационная камера: это оборудование используется для защиты диафрагмы от избыточного тепла и воздействия пара. Перед запуском клапана эта камера должна быть заполнена водой.
Линия управления (труба 3/8"): эта труба используется для передачи давления от основной линии к приводу. В старых моделях ее поставлял клиент, но теперь компания E.T.C Co. монтирует ее на клапане.
Соединительный болт: для соединения линии управления с приводом и основным корпусом клапана.
Отверстие для впрыска воды: для заполнения контейнера для конденсата, линии управления и привода водой.
Конический редуктор: полезно дублировать выходной диаметр клапана, чтобы увеличить объем пара до требуемого количества.
Размеры | Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
Дебит | Flow Rate | Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 75 |
Разница рабочей температуры | Working Press. Difference | Δp bar | 25 | 20 | ||||||
Рабочее давление | Working Press. | PN16/25 | ||||||||
Утечка | Leakage Rate | 0.05% ≤ of Kvs Valve for metal sealing | ||||||||
Допустимая температура клапана | Working Temp. | См. диаграмму давления и температуры. | See: Press. -Temp. table | |||||||
Регулируемый диапазон давления | Adjustable Press. Range | bar | 0.2 ... 1, 0.8 ... 2.5, 2 ... 5, 4.5 ... 10, 8 ... 16 | |||||||
Допустимая температура окружающей среды клапана | Ambient Allowed Temperature | ˚C | - 10 … + 80 | |||||||
материал деталей
Насадка и подключение | Seat and Plug | Стандарт | Standard | 410 Stainless Steel | ||
заказ | Special | Stainless Steel 304 | ||||
Номинальное давление | Nominal Press. | (DIN) | PN25 | PN16 | ||
Материал корпуса | Body Material | Cast iron GGG-40.3 EN-JL1049 | Cast iron GG25 EN-JL1040 | |||
Металлическая деталь гармошки | Metal Accordion Piece | Stainless Steel 316L / (WN 1.4435) | ||||
Давление воды | Body Washer | Графит с металлическим сердечником | Graphite with Metal Core | |||
гармошка | Actuator | ST | ||||
Диафрагма | Diaphragm | С армированным волокном EPDM | ||||
Размеры и вес:
размер Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
Диаметр отверстия | Orifice Diameter | 22 | 40 | 65 | ||||||
Length Длина | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | |
0.2 ... 1 | Weight Approx. PN16 وزن تقریبی | 19 | 19 | 20 | 26 | 27 | 29 | 52 | 57 | |
0.8 ... 2.5 | 15 | 15 | 16 | 22 | 23 | 25 | 49 | 54 | ||
2 ... 16 | 12 | 12 | 13 | 19 | 20 | 22 | 45 | 50 | ||
Если рабочее давление PN25, к вышеуказанному весу добавляется 10%. | If working pressure is PN25, 10 % will be added to weights | |||||||||
0.2 ... 1 | H | 420 | 450 | 590 | ||||||
ØD | ØD225mm A160cm² | ØD280mm A350cm² | ||||||||
сила пружины | 4400 N | |||||||||
0.8 ... 2.5 | H | 410 | 440 | 570 | ||||||
ØD | ØD225mm A160cm² | |||||||||
сила пружины | 4400 N | |||||||||
2 ... 5 | H | 390 | 440 | 570 | ||||||
ØD | ØD170mm A80cm² | ØD225mm A160cm² | ||||||||
сила пружины | 4400 N | 8000 N | ||||||||
4.5 ... 10 | H | 390 | 440 | 550 | ||||||
ØD | ØD170mm A40cm² | ØD170mm A80cm² | ||||||||
сила пружины | 4400 N | 8000 N | 7000 N | |||||||
8 ... 16 | H | 390 | 440 | 550 | ||||||
ØD | ØD170mm A40cm² | ØD170mm A80cm² | ||||||||
сила пружины | 8000 N | |||||||||
10-Метод запроса | 10-Order | |
Размер | DN IN | Size |
Рабочее давление | PN Class | Working Pressure |
Материал корпуса | Body Material | |
Диапазон выходного давления | Psi Bar | Output Pressure range |
входное давление | P₁ | Input Pressure range |
Выходное давление | P₂ | Output Pressure |
температура жидкости | ˚C ˚F | Fluid Temperature |
