Клапан регулирования давления (PCV 10-33)

Рабочий диапазон:

Самодействующий клапан регулировки давления является полезным устройством для фиксации давления на заданном значении. Диапазон его регулируемого давления составляет 0,14–8,6 бар и 2–125 фунтов на кв. дюйм. Он выпускается размером от DN125 до DN150 в соответствии со стандартом DIN. Номинальное давление составляет PN16 или PN25, а размер 6 дюймов — в соответствии со стандартом ANSI. Рабочий класс составляет 150# или 300#, а максимальная рабочая температура составляет 350 ℃ или 662 °F. Клапан 10-33 можно использовать для жидких, негорючих газов и паропроводов.

Функция:

Редукционный клапан давления пара PCV 10-33 регулирует выходное давление, чтобы автоматически поддерживать давление в линии в специальном заданном значении. Этот клапан нормально открыт и по мере увеличения выходного давления постепенно закрывается. Этот клапан подходит для всех жидкостей, несмотря на воспламеняющиеся газы. Правильное направление пара в клапане указано одной стрелкой на его корпусе. Положение заглушки и свободного пространства между заглушкой и седлом регулирует скорость потока пара, эта функция выполняется пилотным клапаном и настраивает его на специальном заданном значении. Дополнительное давление за пилотным клапаном передается на привод главного клапана через триодные пути, затем шток передает это давление на заглушку. В результате положение седла и заглушки изменяется И давление остается в установленном заданном значении. Этот клапан является саморегулирующимся клапаном и не требует дополнительных усилий, ремонт и регулировка очень просты, он имеет высокую точность и уплотнение из ПТФЭ.

Установка:

Данный клапан подходит только для установки на горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен в перевернутом положении. Перед обозначением трубопровода обратите внимание на размер входа и выхода и расстояние клапана от потребителя.

Установка:

Данный клапан подходит только для установки на горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен в перевернутом положении. Перед обозначением трубопровода обратите внимание на размер входа и выхода и расстояние клапана от потребителя.

Технические данные

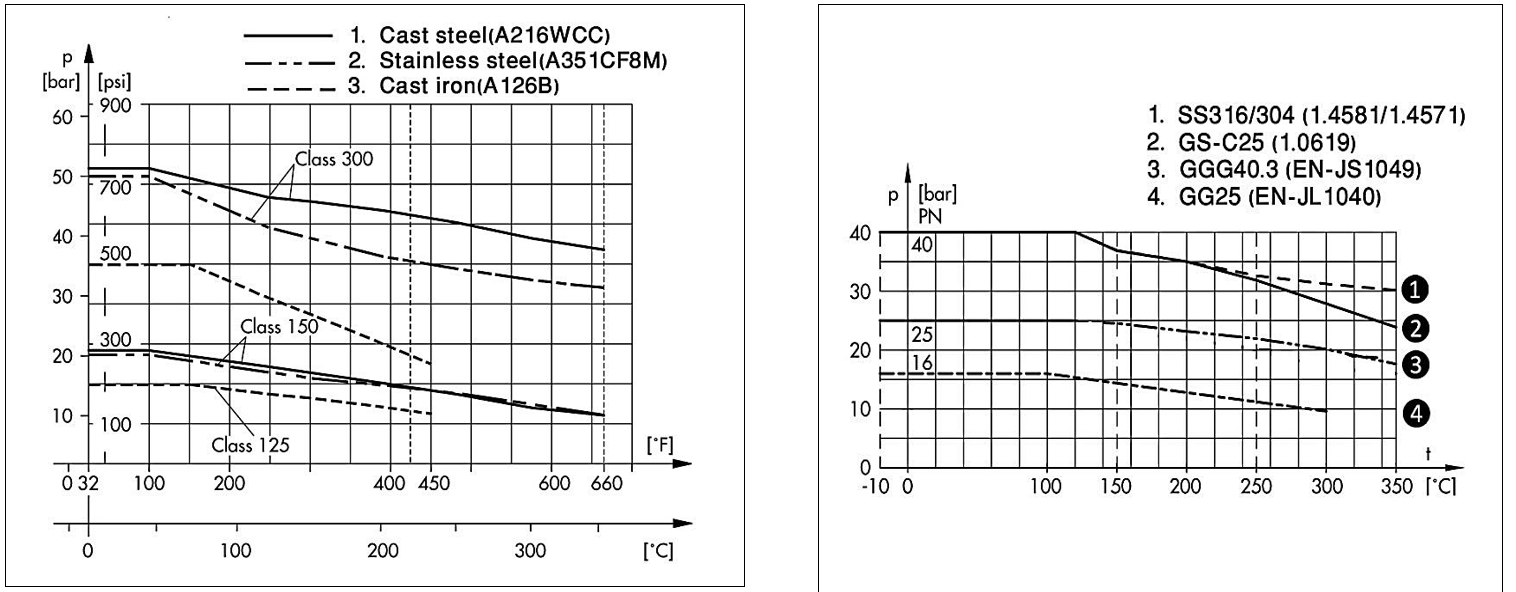

Диаграмма давление-температура

Эти диаграммы построены на основе стандартов DIN и ANSI и показывают различные функции и давление в зависимости от температуры в разных материалах.

Диаграмма DIN

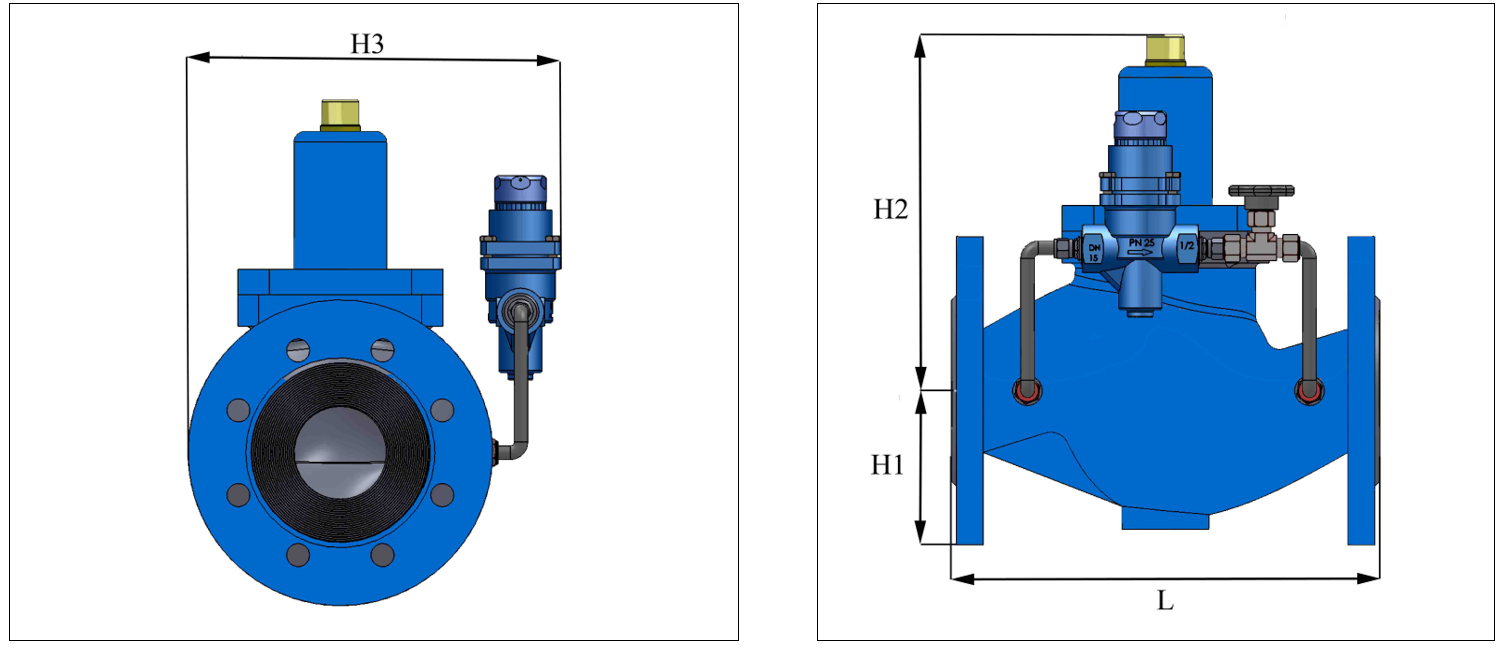

Габаритный план
