Пневматический регулирующий клапан (NCV 10-11)
Размер : DN15…150 Номинальное давление : PN16…PN40 рабочих температур : 350 °C
- Доставка:
Подробнее
Диапазон применения:
Данный клапан используется для регулирования расхода в линиях и поддержания его постоянным в регулируемом диапазоне. Это устройство производится размером от DN15 до DN150 или от 1/2" до 6" с номинальным давлением от PN16 до PN40 или рабочим классом от 150 до 300 и максимальной рабочей температурой 350℃ или 662°F и в соответствии со стандартами DIN или ANSI. А на различных промышленных и специализированных объектах, имеющих систему сжатого воздуха, его применяют для паропроводов, жидкостей и негорючих газов.
Функция:
Этот регулирующий клапан может контролировать скорость потока с помощью силы сжатого воздуха и мембранного привода. Этот клапан может быть нормально открытым или закрытым, что возможно за счет изменения состояния пружин внутри привода. Привод этого регулирующего клапана перемещает вал, соединенный с приводом, постепенно изменяя давление воздуха внутри него и изменяя расстояние между седлом и плунжером, в результате чего можно контролировать поток жидкости. Давление воздуха внутри привода может регулироваться регулятором и преобразователями I/P посредством тока 4...20 мА.
Установка:
Этот клапан подходит только для установки в горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен вертикально.
В случае, если жидкостью является пар, для защиты клапана от его конденсации трубопровод должен быть установлен с умеренным уклоном в сторону направления потока или можно использовать конденсатоотводчик. После установки необходимо убедиться, что клапан не зажат в трубопроводе. В соответствии с сокращением давления на выходе клапана рекомендуется выбирать больший диаметр для выходного трубопровода клапана. Чтобы избежать вибрации, можно использовать опорную стойку, а для предотвращения попадания нежелательных частиц в клапан используйте соответствующий сетчатый фильтр на его входной части. Для установки давление сжатого воздуха должно быть повышено до требуемого давления привода с помощью регулятора. Сжатый воздух, требуемый приводом, можно рассчитать по его таблице или заводской табличке на приводе. Это необходимо выполнять когда клапан полностью закрыт или открыт, и при этом обратить внимание на разницу между входным и выходным давлением.
Внимание: если клапан используется для постепенного регулирования расхода, значит сначала воздух регулятора должен попасть внутрь I в P, а затем он будет проводить воздух к приводу. Если клапан типа Вкл/Выкл, I в P больше не нужен, и воздух напрямую поступает внутрь электромагнитного клапана, а затем поступает в привод.
Стоит отметить, что уплотнение специфично для разных жидкостей. Например, для едких кислот и горячих масел между валом и крышкой необходимо разместить механическое уплотнение (сильфон), чтобы повысить надежность уплотнения. Если температура жидкости больше +200 °C или меньше -10 °C, необходимо использовать изолирующую деталь для защиты диафрагмы и электрических деталей (I в P).
Внимание: для регулирования I в P и его установки и настройки используйте руководство I в P. При использовании I в P обратите внимание на его тип

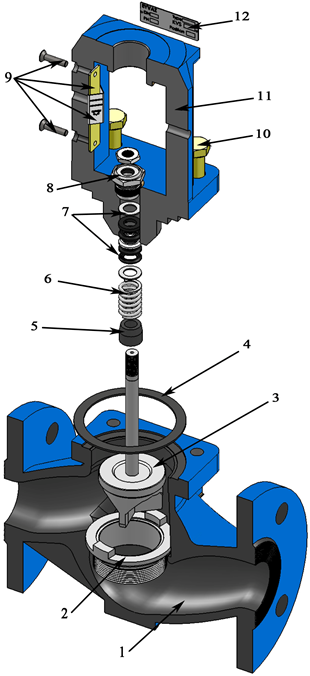

4-1: Детали и базовая схема
Деталь | Part Name | No |
Корпус | Body | 1 |
Седло | Seat | 2 |
Стержень и штекер | Rod & Plug | 3 |
Прокладка для провода | Wire Gasket | 4 |
Втулка | bush | 5 |
Пружина | Spring | 6 |
Комплект набивки | Packing Set | 7 |
Болт держателя набивки | Packing Holder Bolt | 8 |
Комплект калибровки курса | Gauge Course Set | 9 |
Винт | Bolt | 10 |
Боннет | Bonnet | 11 |
Табличка с техническими данными боннета | Bonnet Name Plate | 12 |

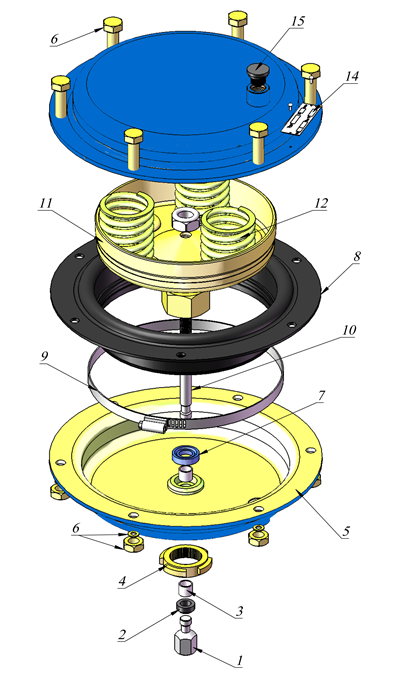

No | Part Name | Деталь |
1 | Coupling Nut | Соединительная гайка привода |
2 | Packing | Набивка |
3 | Bushing | Втулка |
4 | Nut | Гайка |
5 | Bellow part of actuator | Нижняя часть привода |
6 | Bolt, Gasket, Nut | Винты, шайбы, гайки |
7 | Packing | Упаковка |
8 | Diaphragm | Диафрагма |
9 | Spring Girth | пружинный зажим |
10 | Actuator Shaft | Шток привода |
11 | Actuator Tray | Привод |
12 | Actuator Spring | Пружина привода |
13 | Upper part of actuator | Верхняя часть привода |
14 | Name Plate | Табличка с техническими характеристиками продукта |
15 | Silencer | Глушитель |
Тех.данные
Размер | Size | DN | 15 … 150 | |||
IN | 1/2" … 6" | |||||
Номинальное давление | Nominal Pressure | PN16/25/40 Class150/300 | ||||
Тип соединения | Connection Type | Flanged DIN/ANSI | ||||
Диапазон рабочих температур клапана без изолирующей части | Working Temperature Range of Valve without Isolation Part | -10 … 200 ˚C Or + 14 … 392 ˚F | ||||
Диапазон рабочих температур с изолирующей частью | Working Temperature Range with Isolation Part | -196 … 350 ˚C Or + -320 … 662 ˚F | ||||
Допустимая температура окружающей среды | Ambient Allowed Temperature | -10 … +80 ˚C Or +14 … 176 ˚F | ||||
Диапазон рабочих температур заглушки с мягким уплотнением | Working Temperature Range of Plug with soft Sealing | 220 ˚C or 392 ˚F | ||||
Пробка утечки для мягкого уплотнения | Plug Leakage for Soft sealing | ≤0.01% of Kvs Valve | ||||
Диапазон рабочих температур для герметизации металла | Working Temperature Range for Metal sealing | 350 ˚C & 660 ˚F | ||||
Пробка утечки для металлического уплотнения | Plug Leakage for Metal sealing | ≤0.05% of Kvs Valve | ||||
Функция клапана | Valve Function | Равнопроцентная или линейная | Equal Percentage or Linear | |||
Направление потока | Flow Direction | Поток для открытия (FTO) | Flow to Open(FTO) | |||
Материал деталей

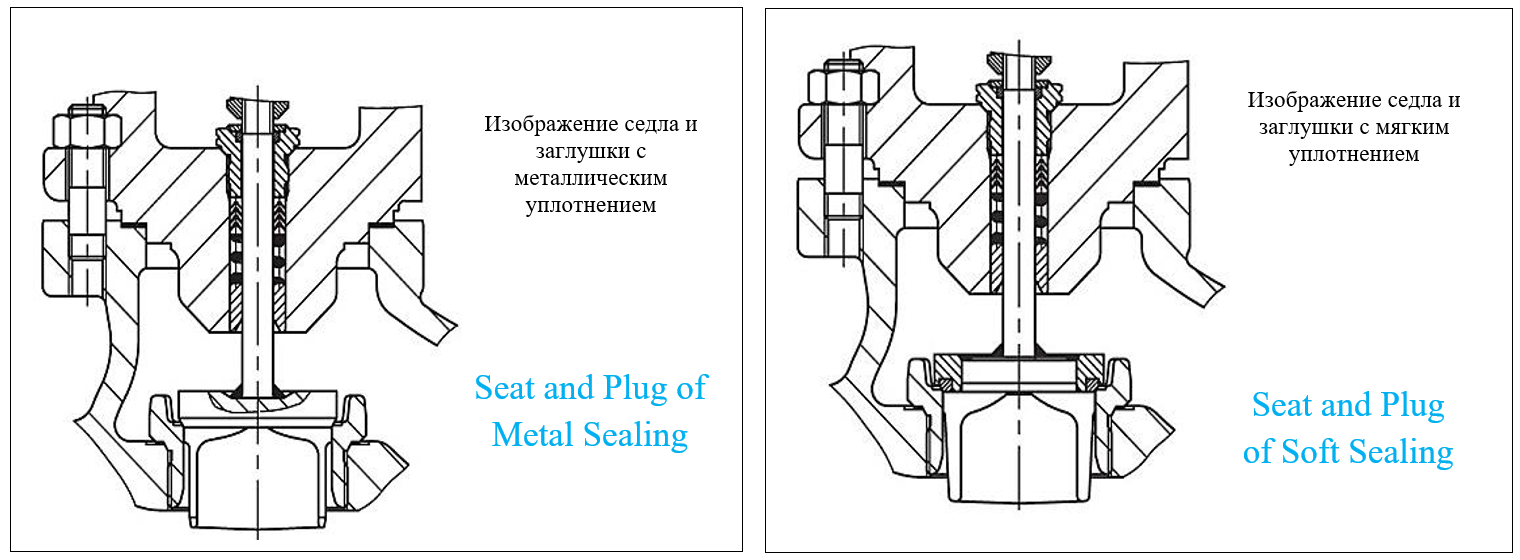

Металлическое уплотнительное седло и заглушка | Seat and Plug metal sealing | Стандарт | Standard | 316 Stainless steel | |||||
По заказу | Special | Special | |||||||
Мягкая уплотнительная заглушка | Plug soft sealing | PTFE with 15% glass fiber | |||||||
Тип уплотнения | Sealing Type | Упаковка | Packing | PTFE:IV | |||||
Сильфон | Bellows Seal | WN1.4401 | |||||||
Номинальное давление | Nominal Press. | (DIN) | PN40 | PN25 | PN16 | ||||
Материал корпуса | Body Material | Stainless steel S.S 316 1.4408 | Cast iron GGG-40.3 EN-JS1025 | Cast iron GG25 EN-JL1040 | |||||
Номинальное давление | Nominal Press. | (ANSI) | Class 150/300 | ||||||
Материал корпуса | Body Material | Stainless steel A 351CF8M | Cast steel A 216WCB | ||||||
Прокладка корпуса | Body Gasket | Графит с металлическим сердечником | Graphite With Metal Core | ||||||
Привод | Actuator | ST 37-2 | |||||||
Диафрагма | Diaphragm | EPDM анимированный волокном | |||||||
Боннет | Bonnet | GGG40.3 or WN1.4404 / 1.4301 | |||||||
направляющая втулка | Conductor Bush | WN1.4104 NITIRITE | |||||||

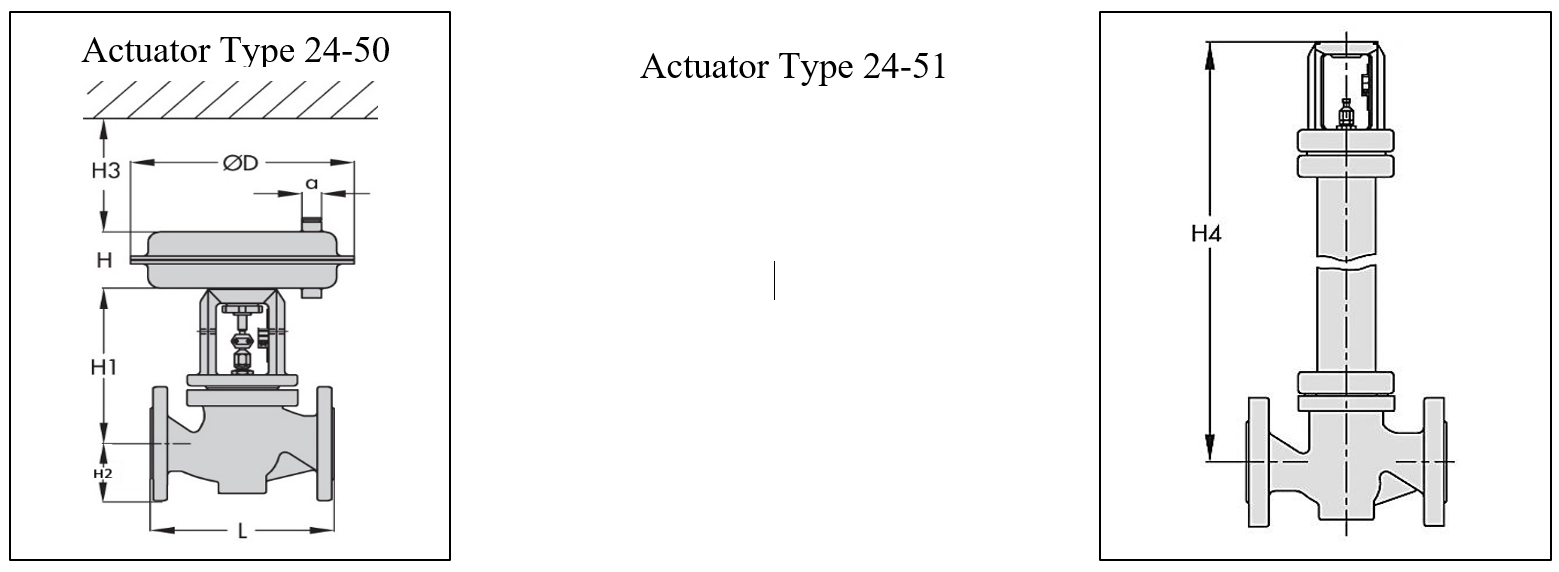

-Таблица размеров и веса
Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
Размер | IN | 1/2" | 3/4" | 1" | - | 1 1/2" | 2" | 2 1/2" | 3" | 4" | - | 6" | ||
Диаметр отверстия на седле | Seat Orifice ø | 12 | 24 | 24 | 31 | 38 | 48.1 | 63 | 80 | 99.8 | 110 | 130 | ||
Длина курса | Travel | 15 | 20 | 25 | 30 | |||||||||
Length длина | L(PN16-40) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||
L #150 | 184 | 184 | 184 | - | 222 | 254 | 276 | 298 | 352 | - | 451 | |||
L #300 | 191 | 194 | 197 | - | 235 | 267 | 292 | 318 | 368 | - | 473 | |||
Height высота | H1 DIN&ANSI | 217 | 220 | 258 | 350 | 357 | 385 | |||||||
(PN25) Height высота | H2 PN16 | 47.5 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | ||
H2 PN40 | 47.5 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | |||
H2 #150 | 44.4 | 49.2 | 53.7 | - | 63.5 | 76.2 | 88.9 | 95.2 | 114.3 | - | 139.7 | |||
H2 #300 | 47.6 | 58.7 | 61.9 | - | 77.8 | 82.5 | 95.2 | 104.7 | 128.5 | - | 158.7 | |||
Высота H4 с изолятором | Height with Isolator | 400 | 392 | 420 | 610 | 640 | 685 | |||||||
Размер привода | Actuator Size | 240 cm2 | 350 cm2 | 700 cm2 | ||||||||||
H высота | Height H | 60 | 80 | 140 | ||||||||||
диаметр D | D Diameter | 242 | 282 | 395 | ||||||||||
H3 высота | Height H3 | 110 | 190 | |||||||||||
Размер входа питания привода (a) | Air Feed Input Size (a) | G ⅛" | G ⅜" | |||||||||||
Вес привода | Actuator Weight | 5.5 | 8.5 | 21 | ||||||||||
Approx. Weight Приблизительный базовый вес | PN16 | 2.9 | 3.9 | 4.5 | 8.5 | 10.5 | 13.2 | 20 | 28 | 37 | 55 | 78 | ||
PN40 | 3.7 | 4.6 | 5.5 | 9.8 | 11.1 | 14.2 | 22 | 31 | 41 | 61 | 86 | |||
#150 | 3.3 | 4.4 | 5 | - | 12 | 15 | 23 | 32.2 | 42.5 | - | 89.7 | |||
#300 | 3.4 | 4.6 | 5.4 | - | 12.6 | 15.8 | 24 | 33.6 | 44.4 | - | 93.6 | |||
Approx. Weight Приблизительный вес капота | PN16 | 2.5 | 3.4 | 8.2 | 12.5 | 17 | 21 | |||||||
PN40 #150 #300 | 2.8 | 4.5 | 9.2 | 14.2 | 19.2 | 23.7 | ||||||||
Приблизительный вес маховика | Hand wheel Approx. Weight | 3.3 | ||||||||||||
Приблизительный вес I to P | I to P Approx. Weight | 1.5 | ||||||||||||
Примечание: В приведенной выше таблице размеры указаны в мм, а вес — в кш.
Таблица выбора размеров корпуса и привода в соответствии с ANSI:
Нормально открытый привод (НО) | Нормально закрытый привод (НЗ) | Положение привода | ||||||||
Normally open (Actuator) | Normally closed (Actuator) | Actuator Position | ||||||||
psi | Диапазон расчетного давления привода | Actuator designed pressure range | ||||||||
8.7-43.5 | 5.8 - 29 | 2.9 - 14.5 | 20.3 - 33.3 | 8.7 - 43.5 | 5.8 - 29 | 2.9 - 14.5 | ||||
58 | 34.8 | 17.4 | 36.2 | 46.4 | 31.9 | 17.4 | Давление подачи воздуха в привод | |||
Require air supply | ||||||||||
ΔP at P2= 0 (psi) | ΔP at P2= 0 (psi) | Привод Cm2 | CV* | IN | ||||||
Actuator Cm2 | ||||||||||
- | 580 | 406 | - | 580 | 580 | 406 | 240 | 4.68 | 1/2" | |
- | 580 | 580 | - | 348 | 214.6 | 75.4 | 240 | 7.37 | 3/4" | |
- | 580 | 580 | 580 | 551 | 348 | 145 | 350 | |||
580 | 580 | 75.4 | - | 348 | 214.6 | 75.4 | 240 | 11.7 | 1" | |
580 | 580 | 145 | 580 | 551 | 348 | 145 | 350 | |||
580 | 348 | 18.8 | - | 130.5 | 72.5 | 18.8 | 240 | 29.25 | 1 1/2" | |
580 | 536.5 | 44.9 | 536.5 | 203 | 123.2 | 44.9 | 350 | |||
493 | 217.5 | 7.2 | - | 72.5 | 43.5 | - | 240 | 46.8 | 2" | |
580 | 333.5 | 23.2 | 333.5 | 123.2 | 72.5 | 23.2 | 350 | |||
420.5 | 188.5 | 8.7 | 188.5 | 65.2 | 39.2 | 11.6 | 350 | 70.2 | 2 1/2" | |
580 | 391.5 | 40.2 | 435 | 174 | 116 | 29 | 700 | |||
261 | 113 | 2.9 | 116 | 39.2 | 20.3 | - | 350 | 93.6 | 3" | |
536.5 | 232 | 20.3 | 261 | 116 | 72.5 | 17.4 | 700 | |||
333.5 | 145 | 10.2 | 152.2 | 58 | 33.3 | 10.2 | 700 | 187.2 | 4" | |
195.7 | 87 | 4.3 | 87 | 31.9 | 17.4 | 4.3 | 700 | 304.2 | 6" | |
Определение размера для специального CV и KVS:
150 | 125 | 100 | 65…80 | 50…80 | 40…80 | 32…50 | 20…50 | 15…50 | 15…25 | DN | Размер |
160 200 | 160 | 63 100 | 60 | 40 | 25 | 16 | 6.3 10 | 0.4 -1 1 - 4 | 0.1-0.25 | Kvs | Удельный дебит |
150 | 125 | 100 | 65…80 | 50…80 | 40…80 | 32…50 | 20…50 | 15…50 | 15…25 | IN | Размер |
190-305 | 190 | 75-120 | 70 | 50 | 30 | 20 | 7.5-12 | 0.5-5 | 0.12-3 | CV | Удельный дебит |

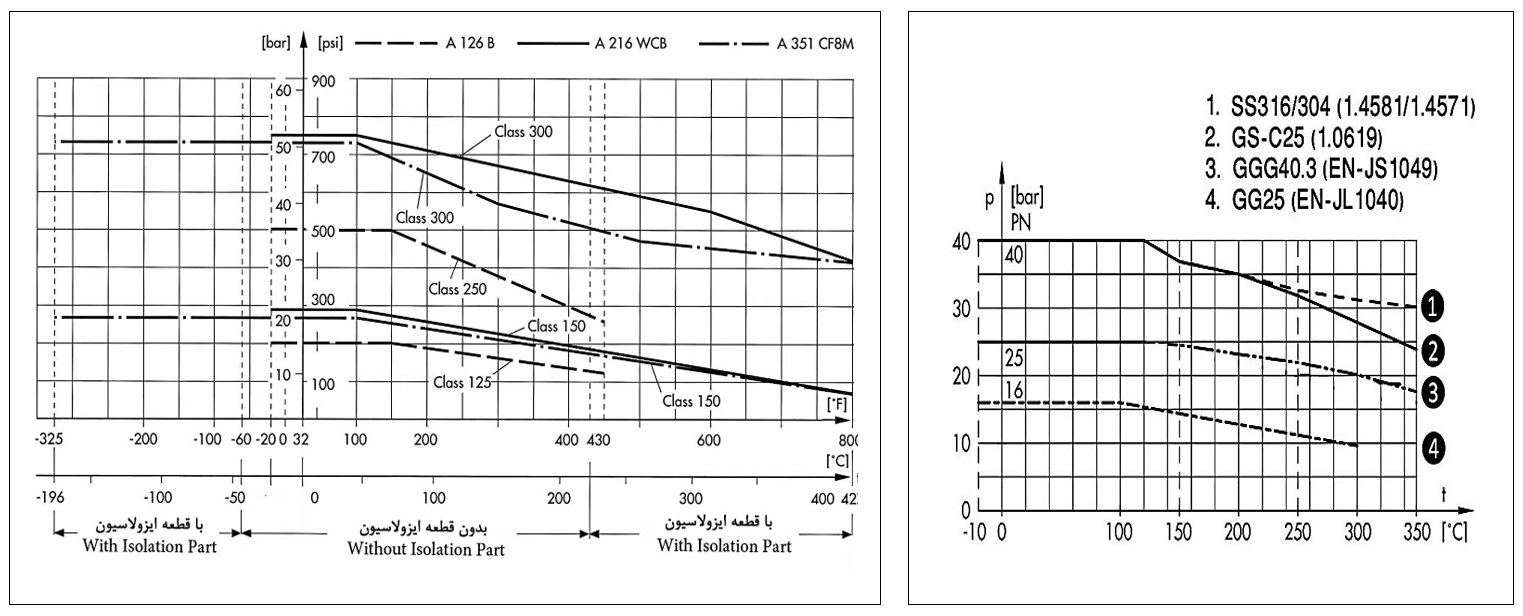

График: давление - температура
Эти графики составлены на основе стандартов DIN и ANSI и показывают различные функции и давление в зависимости от температуры в различных материалах.
12-1: График по DIN
Способ заказа
Размер | DN IN | Size | |||||
Рабочее давление | PN Class | Working Pressure | |||||
Материал корпуса | Body Material | ||||||
Поперечное сечение привода | Actuator | ||||||
Тип жидкости, ее плотность и температура | Fluid , Density, Temperature | ||||||
Постоянный расход | Kvs or Cv | Fixed Flow Rate | |||||
Периферийное оборудование | Accessories | ||||||
