Регулируемый температурный диапазон: -10° C … 150° C Номинальное давление : PN16…PN40 рабочих температур : 220 °C Размер : DN15…80
Диапазон производительности:
Клапан автоматического регулирования температуры используется для регулирования температуры трубопроводов или резервуаров в системах отопления и охлаждения. Датчик этого клапана регулируется в диапазоне от -10°C до 150°C или от -50°F до 302°F. Размер клапана составляет от DN15 до DN100 или от 1/2 дюйма до 4 дюймов, он производится с номинальным давлением от PN16 до PN40 или классом № 150 и классом № 300 и максимальной рабочей температурой 220°C или 428°. F и на основе стандартов DIN или ANSI.
Функция:
Этот клапан обычно открыт и постепенно закрывается с повышением температуры. Этот клапан вместе с соответствующим датчиком работает по принципу расширения жидкости. Датчик этого клапана размещается внутри резервуара или на желаемом пути прохождения жидкости для контроля температуры. Внутренняя часть датчика заполнена расширяющимся маслом. Увеличение температуры жидкости вызывает передачу температуры масла внутри датчика и, таким образом, приводит к увеличению объема. Это увеличение объема приводит к перемещению штифта рабочего элемента. Эта увеличенная сила передается на шток клапана и плунжер, и таким образом изменяется пустое пространство между седлом и плунжером, и можно контролировать количество потока, проходящего через клапан.
Особенности:
1- Имеет предохранительный механизм от чрезмерного повышения температуры;
2- Он работает автоматически и не требует какой-либо другой вспомогательной энергии для контроля температуры;
3- Не требует большого обслуживания и ремонта;
4- Полностью герметичен и подходит для всех видов систем передачи температуры;
5- Корпус изготовлен из чугуна, углеродистой или нержавеющей стали.
Особенности:
1- Имеет предохранительный механизм от чрезмерного повышения температуры;
2- Он работает автоматически и не требует какой-либо другой вспомогательной энергии для контроля температуры;
3- Не требует большого обслуживания и ремонта;
4- Полностью герметичен и подходит для всех видов систем передачи температуры;
5- Корпус изготовлен из чугуна, углеродистой или нержавеющей стали.
Установка:

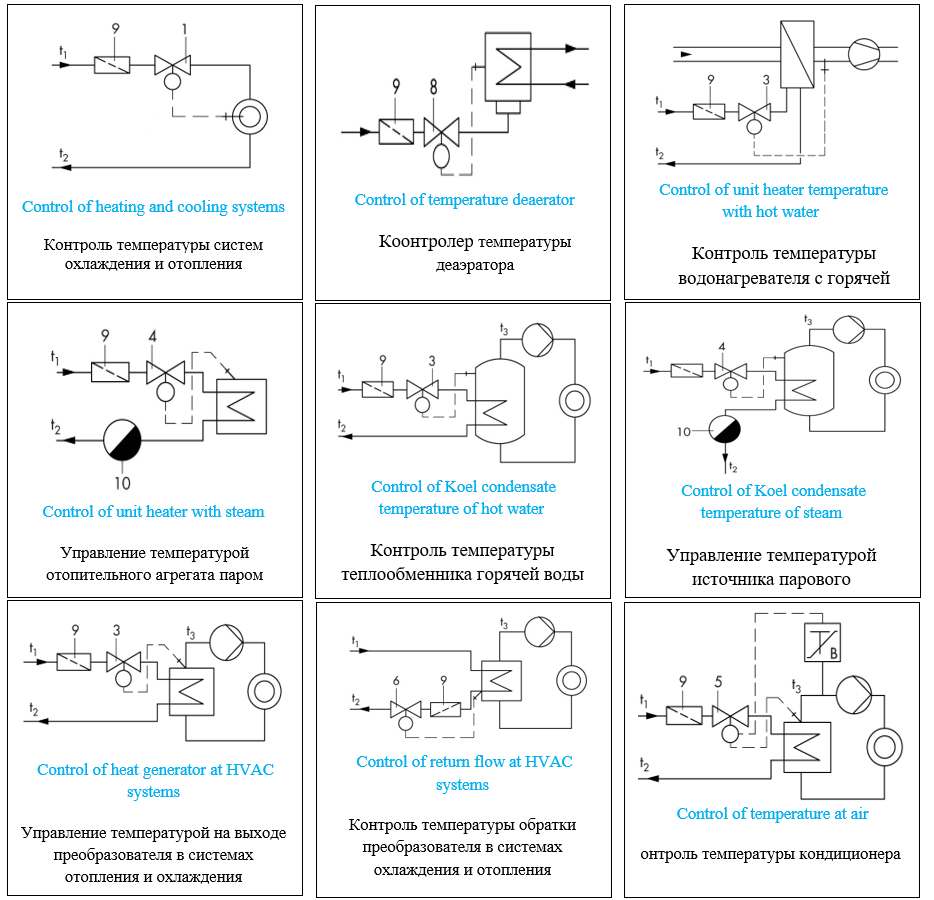

Этот клапан подходит только для установки в горизонтальных линиях. Направление потока жидкости внутри клапана должно соответствовать стрелке на корпусе. Крышка клапана вместе с элементом управления должна быть обращена вниз. Датчик (термодатчик) можно установить любым удобным для вас способом, только убедитесь, что вся его длина находится внутри жидкости. Это означает, что он должен находиться внутри текучей среды до момента соединения шестерни. Место установки датчика следует выбирать таким образом, чтобы не было перегрева или длительной задержки поступления тепла от жидкости. Путь установки капиллярной трубки этого устройства следует выбирать таким образом, чтобы на него не влияли колебания температуры окружающей среды, и его нельзя размещать на маршруте движения во избежание физических повреждений. Наименьший радиус кривизны капиллярной трубки составляет 50 мм. На рисунках ниже изображена схема некоторых вариантов использования этого клапана.

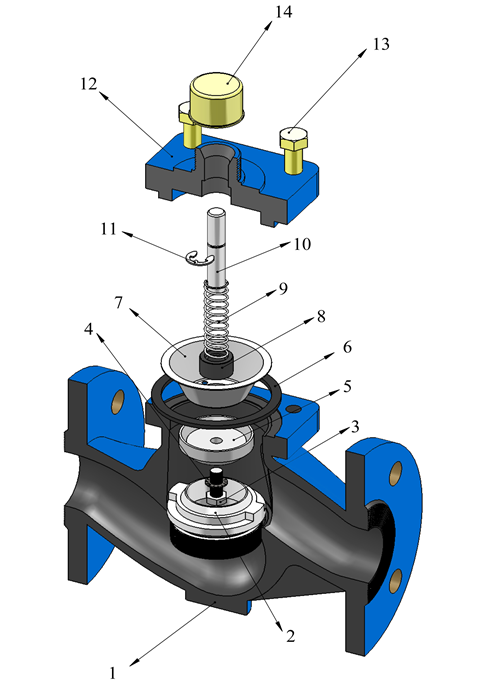

: Основные детали и сборочный чертеж
No | Part Name | Деталь |
1 | Body | Основа |
2 | Seat | Седло |
3 | Bolt | Винт |
4 | Gasket plug | Пробковая шайба |
5 | Plug | Затычка |
6 | Gasket Body | прокладка корпуса |
7 | Cupule | Держатель чаши |
8 | Bush | Втулка |
9 | Spring | Пружина |
10 | Rod | Стержень |
11 | Bowed Ring | Кольцо с изогнутой формой |
12 | Stand cap | Базовая крышка |
13 | Bolt | Болт |
14 | plastic Cap | Пластиковая крышка |

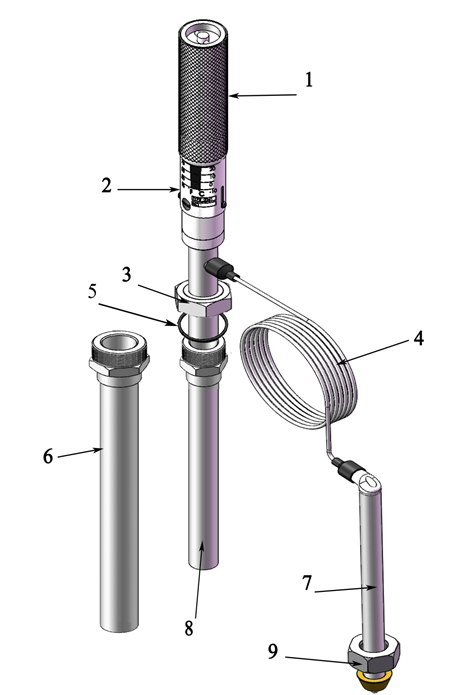

Детали датчика и сборочный чертеж
No | Part Name | Деталь |
1 | Adjust Volume | Регулировка звука |
2 | Scaled plate | Мерка (шкала) |
3 | Connection Nut | Соединительная гайка |
4 | Capillary Tube | Капиллярная трубка |
5 | Sealing Washer | Уплотнительная шайба |
6 | Thermowell (Optional) | Оболочка (по запросу) |
7 | Operating Element | Операционный элемент |
8 | Temperature Sensor | Датчик (термический датчик) |
9 | Coupling Nut | Соединительная гайка клапана |

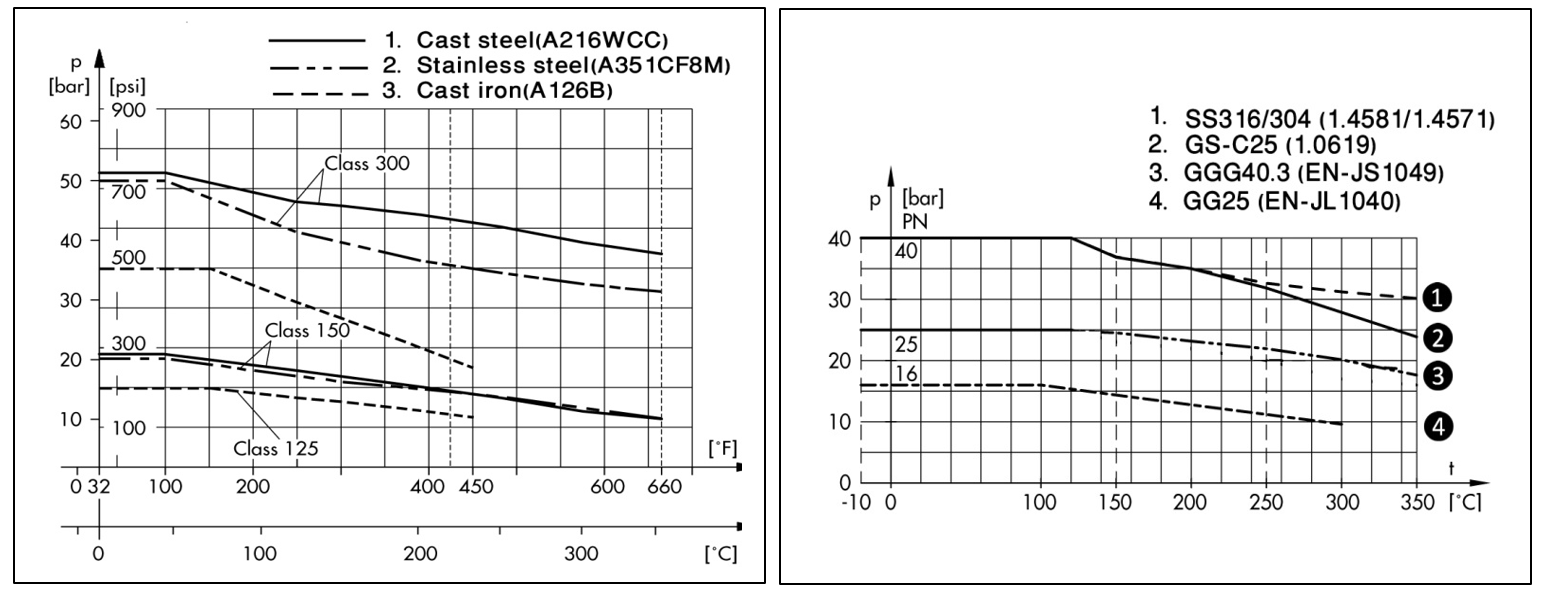

Диаграммы давление-температура:
На этих диаграммах, построенных в соответствии со стандартами DIN и ANSI, показаны различные характеристики и давления в зависимости от температуры в разных материалах.
Схема согласно DIN

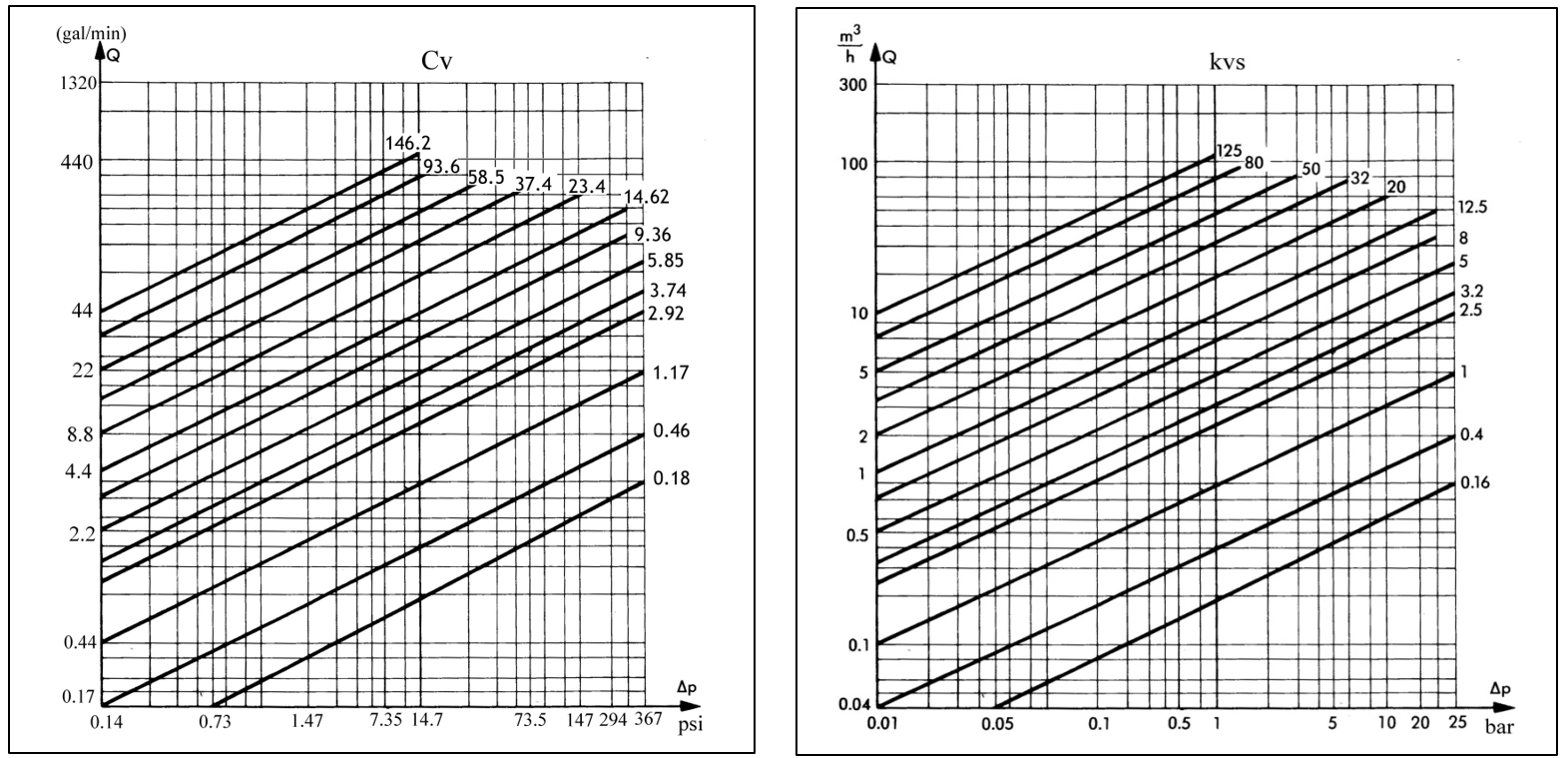

Выбор размера
Выбор размера клапана по стандарту DIN
На данной диаграмме (которая предназначена для водной жидкости) в зависимости от PΔ и требуемого расхода Q получается KVS. С помощью КВС и таблицы технических характеристик можно найти необходимый размер клапана.
Выбор размера клапана на основе стандарта ANSI
На этой диаграмме (которая предназначена для водной жидкости) в зависимости от PΔ и требуемого расхода Q получается CV. Имея резюме и используя таблицу технических характеристик, вы сможете найти необходимый размер клапана.

Технические данные:
Размер | Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
IN | 1/2" | 3/4" | 1" | - | 1 1/2" | 2" | 2 1/2" | 3" | |||
Дебит | Flow Rate | Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | |
Cv | 3.7 | 5.8 | 9.3 | - | 23.4 | 37.4 | 58.5 | 93.6 | |||
Разница рабочего давления | Working Press. Difference | Δp | bar | 25 | 14 | 12 | 6 | 4 | 2.5 | 1.25 | |
psi | 367.5 | 205.8 | 176.4 | 88.2 | 58.8 | 36.7 | 18.3 | ||||
Номинальное давление | Nominal Press. | PN16/25/40 Class150/300 | |||||||||
Утечка | Leakage Rate | 0.05% ≤ of Kvs Valve for metal sealing | |||||||||
Тип со специальным Kvs | Special Kvs | DN | 15…25 | 25…40 | 50 | 65 | 80 | ||||
Kvs | 0.16,0.4,1,2.5,3.2 | 5 | 12.5 | ||||||||
Тип по специальным Cv | Special Cv | IN | 1/2" | 3/4" | 1" | 1" | 1 1/2" | 2" | 2 1/2" | 3" | |
Cv | 0.18,0.46,1.17,2.92,3.74 | 5.85 | 14.62 | ||||||||
Разница рабочего давления | Working pressure Difference | Δp | bar | 25 | 14 | 12 | |||||
psi | 367.5 | 205.8 | 176.4 | ||||||||
Допустимая температура клапана | Working Temp. | См. диаграмму давления и температуры. | See: Pressure-Temperature table | ||||||||
Регулируемый температурный диапазон | Adjustable Temp. Range | ˚C | -10…+90,+20…+120,+50…+150 | ||||||||
˚F | +14…+194, +68…248, +122…+302 | ||||||||||
Допустимая температура окружающей среды клапана | Ambient Allowed Temperature | ˚C | -10…80 | ||||||||
˚F | +14…+176 | ||||||||||
Увеличение допустимой температуры клапана | Max. Sensor Temperature | 122°F или 50℃ больше отрегулированного объема | 122°F or 50℃ more than adjusted volume | ||||||||
Допустимое давление сенсора | Max. Sensor Pressure | 40bar / 588psi | |||||||||
Материал:
Материал деталей корпуса | Body Material | |||||||||||
Размер | Size | DN | 15 ... 100 | |||||||||
IN | 1/2" ... 4" | |||||||||||
Седло и втулка | Seat and Plug | Стандарт | Standard | Stainless steel WN 1.4006 | ||||||||
По заказу | Special | Stainless steel 304/316 | ||||||||||
Номинальное давление (DIN) | Nominal Press. (DIN) | PN40 | PN25 | PN16 | ||||||||
Корпус DIN)) | Body (DIN) | Stainless steel S.S 316 1.4401 | Cast iron GGG-40.3 EN-JS1049 | Cast iron GG25 EN-JL1040 | ||||||||
Номинальное давление (ANSI) | Nominal Press. (ANSI) | Class 150/300 | ||||||||||
Корпус (ANSI) | Body (ANSI) | Stainless steel A 351CF8M | Cast Steel A 216WCB | |||||||||
Вал, заглушка, пружина | Stem, Plug, Spring | Stainless steel 304-302 / (WN 1.4301) | ||||||||||
прокладка корпуса | Body Gasket | Графит с металлическим сердечником | Graphite with Metal Core | |||||||||
Материал деталей сенсора | Material Sensor Parts | |||||||||||
Действующий элемент | Operating Element | Stainless steel 304(WN 1.4301) | ||||||||||
Капиллярная трубка | Capillary Tube | Copper | ||||||||||
Сенсор | Sensor | Brass MS65- Nickel Coated Brass | ||||||||||
Оболочка | Thermo-well | Резьбовой | Screwed | ( Nickel Coated Brass ( SS 304/316 if needed | ||||||||
Фланцевый | Flanged | Stainless steel 304/316 | ||||||||||

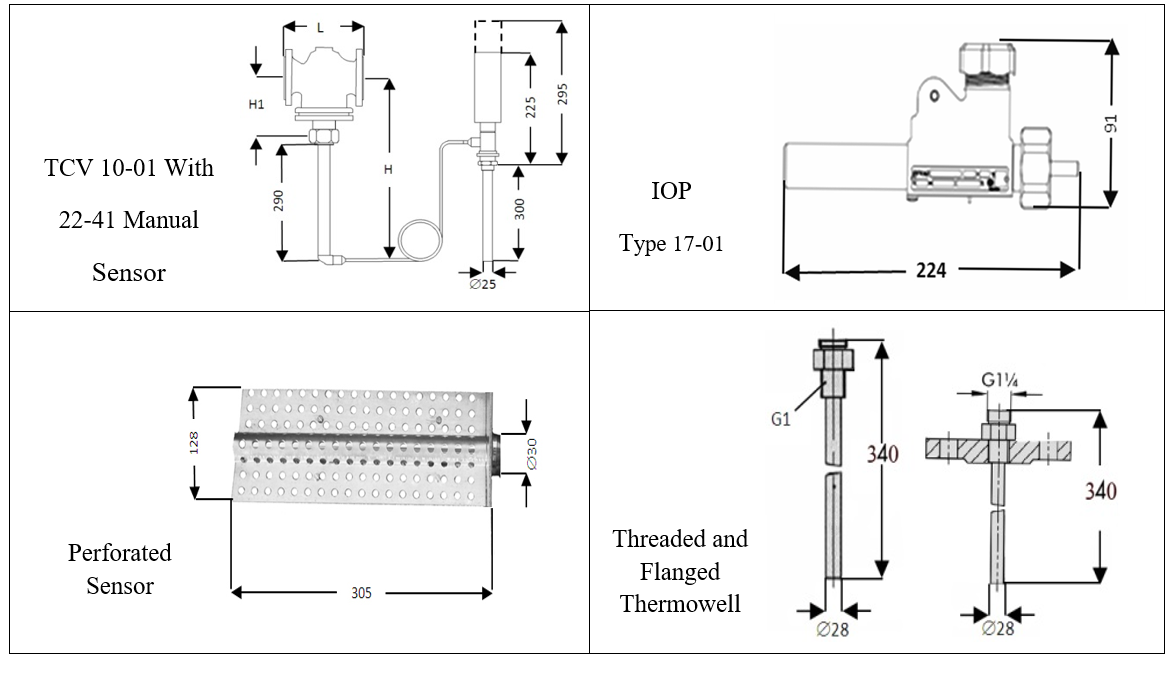

Размер и вес:
size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
Размер | IN | 1/2" | 3/4" | 1" | - | 1 1/2" | 2" | 2 1/2" | 3" | |
Orifice Diameter Диаметр отверстия | 12 | 14 | 22 | 24 | 32 | 40 | 51 | 65 | ||
Length Длина | L (DIN) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | |
L(ANSI) #150 | 184 | 184 | 184 | - | 222 | 254 | 276 | 298 | ||
L(ANSI ) #300 | 190 | 194 | 197 | - | 235 | 267 | 292 | 318 | ||
Height высота | DIN ANSI | H1 | 115 | 130 | 210 | |||||
H | 405 | 420 | 500 | |||||||
Weight Ap-prox. Приблизительная высота | PN16 | 4.5 | 5.2 | 5.7 | 10.7 | 12.2 | 14.8 | 28.6 | 32.8 | |
PN25 | 4.7 | 5.7 | 6 | 11.2 | 12.8 | 15.5 | 30 | 34.4 | ||
PN40 #150Ĭ | 5.2 | 6 | 6.5 | 12.3 | 14 | 17 | 32.8 | 37.8 | ||
Inversing Part Weight | Обратная функция веса детали | 1.4 | |||
22-41 Manual Sensor Weight | Вес ручного сенсора | 3.6 | |||
22-31 Analog Sensor Weight | Вес датчика часов | 3.9 | |||
Thermo well | Оболочка | Threaded | Резьбовой | Flanged | Фланцевый |
Size | Размер | 1" | DN40 PN16/40 or 1 1/2" Class 150/300 | ||
Weight | Вес | 0.450 | 1.100 | ||
Thermo well length inside the tank | Длина входа ножен в бак | 325 | |||
Примечание: Размеры в миллиметрах и вес в килограммах.
