BTS - Rs70 – 813 кВт
Модель: RS-70 Тепловая мощность: 191 – 813 кВт Тип топлива: Двухтопливная (природный газ и дизельное топливо) Тип работы: Двухступенчатая (Two Stage) Система сгорания: Стабильное горение с высоким КПД Гарантия: 1 год Сервис: 10 лет послепродажного обслужив Model: RS-70 Issiqlik quvvati: 191 – 813 kVt Yoqilg‘i turi: Ikki yoqilg‘ili (tabiiy gaz va dizel yoqilg‘isi) Ishlash turi: Ikki bosqichli (Two Stage) Yonish tizimi: Yuqori samaradorlik bilan barqaror yonish Kafolat: 1 yil Xizmat: 10 yil kafolatlangan servis
- Бренд: Riello
Подробнее
Газовая горелка RS 70
Описание
Газовая двухступенчатая горелка RS 70 предназначена для паровых, водогрейных и термомасляных котлов средней мощности. Горелка обеспечивает стабильное горение, высокую эффективность и надежную работу в промышленных условиях.
Технические характеристики
Параметр | Значение |
|---|---|
Модель | RS 70 |
Тип | Двухступенчатая газовая горелка |
Тепловая мощность | 465–814 кВт |
Минимальная мощность (1-я ступень) | 192 кВт |
Топливо | Природный газ (G20/G21/G22/G23/G25) |
Электропитание | 230/400 В |
Частота | 50 Гц |
Электродвигатель | 2800 об/мин |
Мощность двигателя | 1100 Вт |
Потребляемая мощность | 1400 Вт |
Степень защиты | IP44 |
Уровень шума | 75 дБ(A) |
Температура окружающей среды | 0…+40 °C |
Максимальная температура воздуха для горения | 60 °C |
Расход природного газа
Вид газа | Максимальный расход |
|---|---|
G20 | 81 Нм³/ч |
G25 | 94 Нм³/ч |

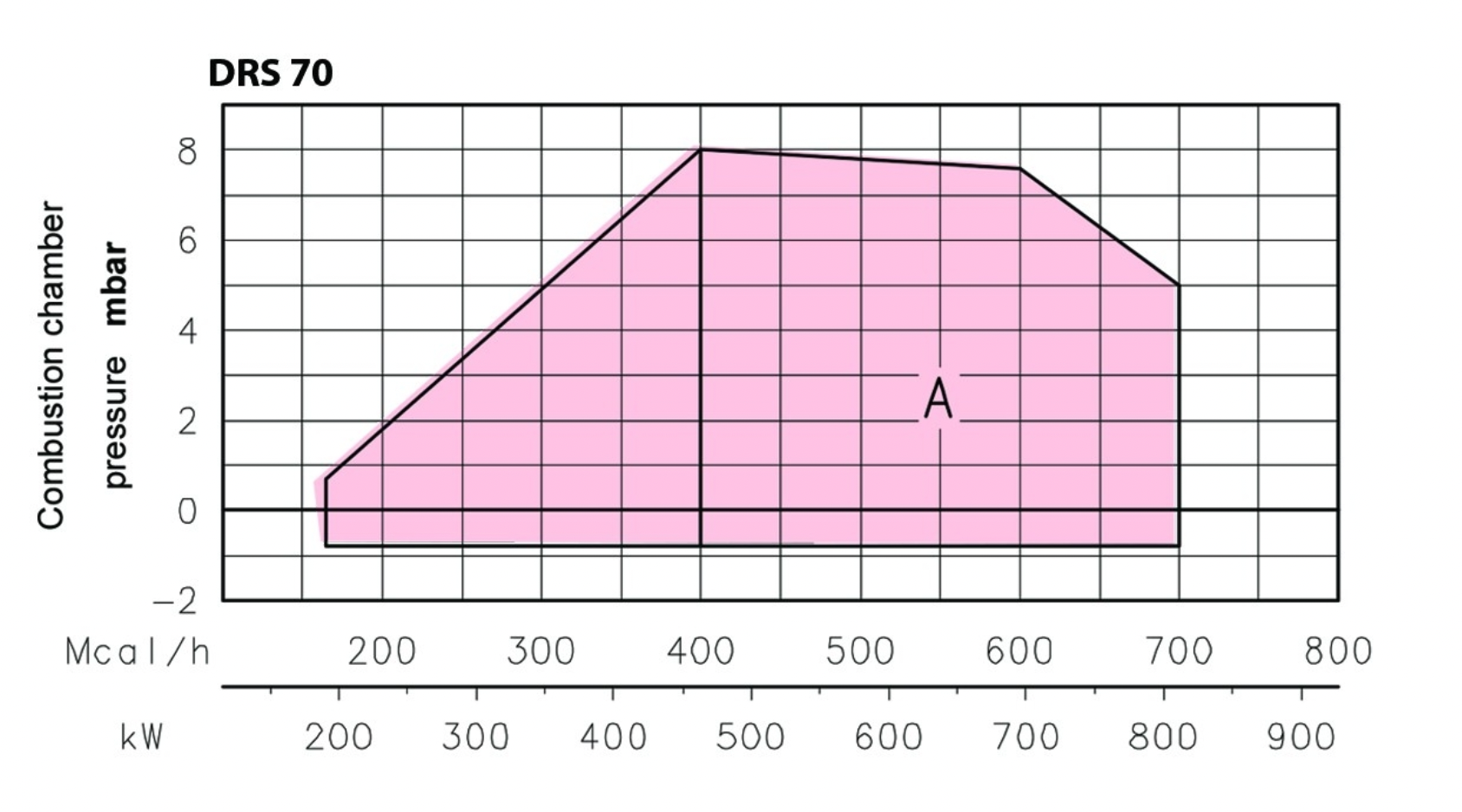

Диаграмма горения RS 70

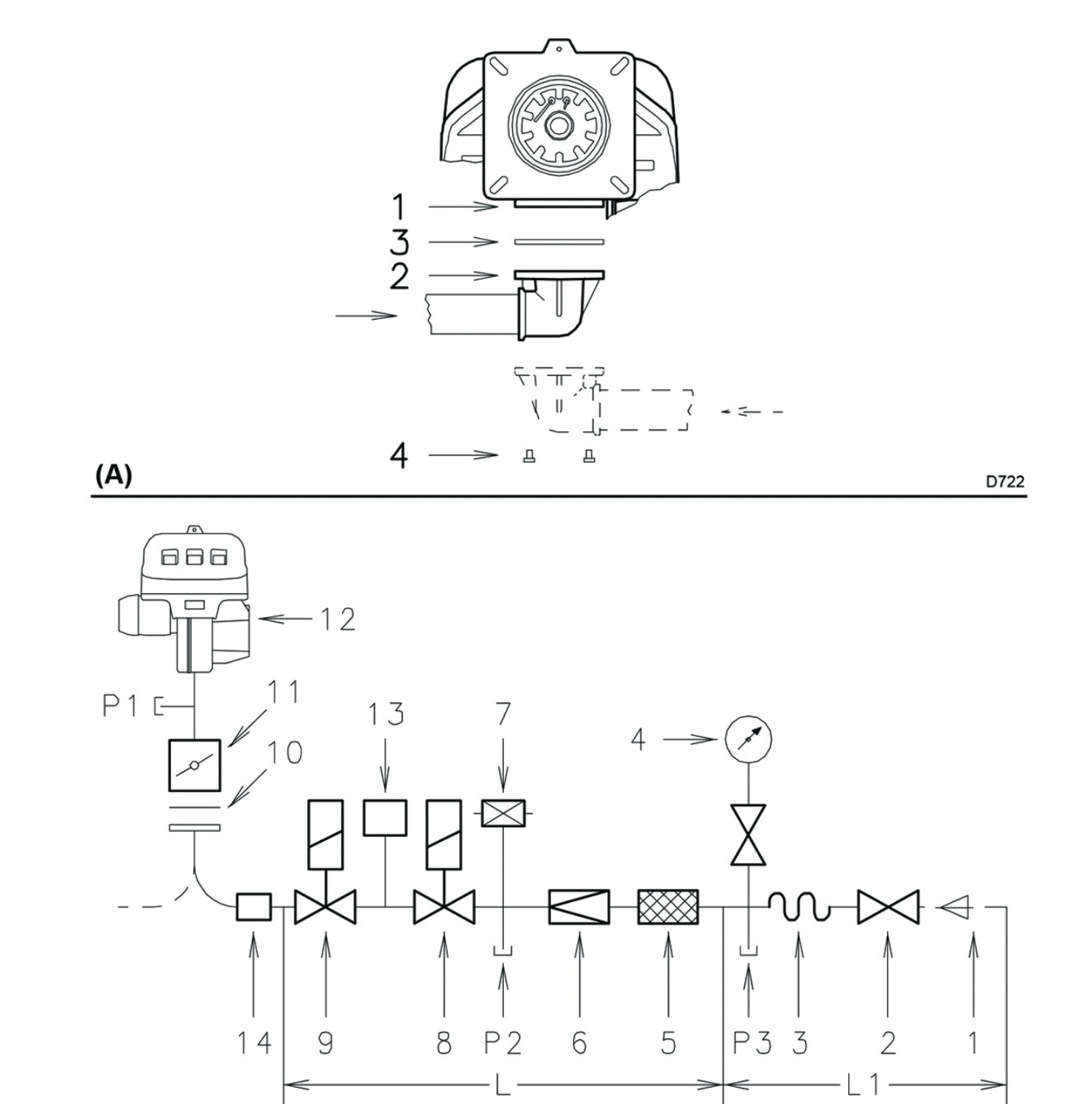

ГАЗОВАЯ ЛИНИЯ (GAS LINE)
- Газовая рампа должна быть подключена к газовому входу 1(A) с использованием фланца (2), прокладки (3) и болтов (4), входящих в комплект горелки.
- Газовая рампа может быть подключена как с правой, так и с левой стороны горелки — в зависимости от наиболее удобного варианта монтажа (см. рис. A).
- Электромагнитные клапаны 8–9(B) должны располагаться как можно ближе к горелке, чтобы газ достигал головки горения в пределах допустимого времени безопасности 3 секунды.
- Убедитесь, что диапазон настройки регулятора давления газа (определяемый цветом пружины) соответствует требуемому рабочему давлению горелки.
ГАЗОВАЯ РАМПА (B)
Газовая рампа сертифицирована в соответствии со стандартом EN 676 и поставляется отдельно от горелки с кодом, указанным в таблице (C).
Основные преимущества:
• Высокая эффективность и стабильное горение на всех режимах
• Компактные размеры и удобство монтажа
• Низкий уровень шума благодаря специальной конструкции воздухозаборника
• Микропроцессорный блок управления с функцией диагностики
• Длительный срок службы и широкий выбор аксессуаров
№ | Наименование |
|---|---|
1 | Входной газопровод |
2 | Ручной запорный клапан |
3 | Виброкомпенсатор |
4 | Манометр с кнопочным краном |
5 | Газовый фильтр |
6 | Регулятор давления газа (вертикальное исполнение) |
7 | Реле минимального давления газа |
8 | Предохранительный электромагнитный клапан VS (вертикальное исполнение) |
9 | Регулирующий электромагнитный клапан VR (вертикальное исполнение) |
10 | Стандартная прокладка горелки с монтажным фланцем |
11 | Газовая регулирующая дроссельная заслонка |
12 | Горелка |
13 | Устройство контроля герметичности газовых клапанов (VPS) |
14 | Адаптер газовой рампы / горелки |
P1 | Точка измерения давления в головке горения |
P2 | Точка измерения давления после регулятора давления |
P3 | Точка измерения давления перед фильтром |
L | Газовая рампа (поставляется отдельно) |
L1 | Газопровод, выполняемый монтажной организацией |
Пояснения к таблице (C)
C.T. — Устройство контроля герметичности газовых клапанов 8–9.
– Газовая рампа без устройства контроля герметичности; устройство может быть заказано отдельно и установлено позже (см. колонку 13).
◆ Газовая рампа с установленным устройством контроля герметичности VPS.
13 — Устройство контроля герметичности клапанов VPS. Поставляется отдельно от газовой рампы по запросу.
14 — Адаптер газовой рампы/горелки. Поставляется отдельно по запросу.
Примечание
См. отдельную инструкцию по регулировке газовой рампы.
Дополнительные преимущества:
✅ КПД до 92% – экономия топлива
✅ 1 год гарантии и 10 лет сервисной поддержки в Узбекистане
✅ Европейские комплектующие – полный контроль качества
RS серияли икки босқичли газ ёққичлар
RS серияси 44 кВт дан 2650 кВт гача қувват диапазонини қамраб олади ва паст ҳамда ўрта ҳароратли сув иситиш қозонлари, пар қозонлари ва термомой қозонларида ишлатиш учун мўлжалланган.
Асосий афзалликлари:
• Барча режимларда юқори самарадорлик ва барқарор ёниш
• Ихчам ўлчамлар ва ўрнатиш осонлиги
• Ҳаво кириш тизими конструкцияси туфайли паст шовқин даражаси
• Диагностика функциясига эга микропроцессорли бошқарув тизими
• Узоқ муддатли хизмат ва кенг аксессуар танлови
Қўшимча устунликлар:
✅ Самарадорлик 92% гача – ёқилғи тежаш
✅ 1 йил кафолат ва Ўзбекистонда 10 йиллик сервис хизмати
✅ Европа комплектлари – тўлиқ сифат назорати
