BTS - Rs130 – 1512 кВт

Модель

RS 130

Тип горелки

Двухступенчатая газовая горелка

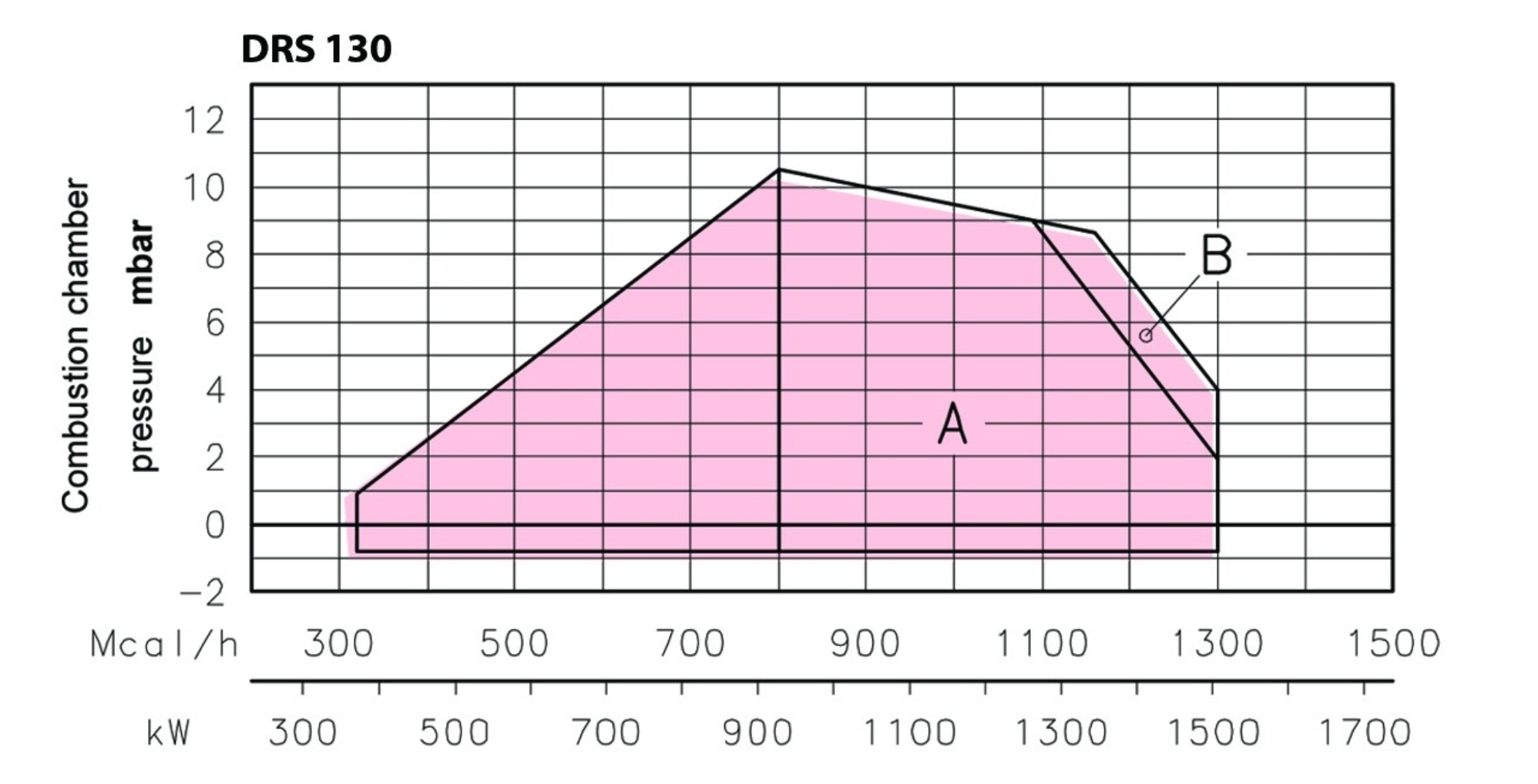

Тепловая мощность

930–1512 кВт

Минимальная мощность (1-я ступень)

372 кВт

Топливо

Природный газ (G20 / G21 / G22 / G23 / G25)

Электропитание

230/400 В

Частота

50 Гц

Электродвигатель

2800 об/мин

Мощность двигателя

2200 Вт

Потребляемая электрическая мощность

2600 Вт

Максимальный расход газа G20

151 Нм³/ч

Максимальный расход газа G25

175 Нм³/ч

Давление газа при максимальной мощности (G20)

8,6 мбар

Давление газа при максимальной мощности (G25)

12,7 мбар

Степень защиты

IP44

Уровень шума

78,5 дБ(A)

Температура окружающей среды

0…+40 °C

Максимальная температура воздуха для горения

+60 °C

Режим работы

Двухступенчатый / Одноступенчатый

Область применения

Паровые, водогрейные и термомасляные котлы

Соответствие стандартам

EN 676 / EEC 90/396, 89/336, 73/23

G20 (Природный газ)

151 Нм³/ч

G25 (Природный газ)

175 Нм³/ч

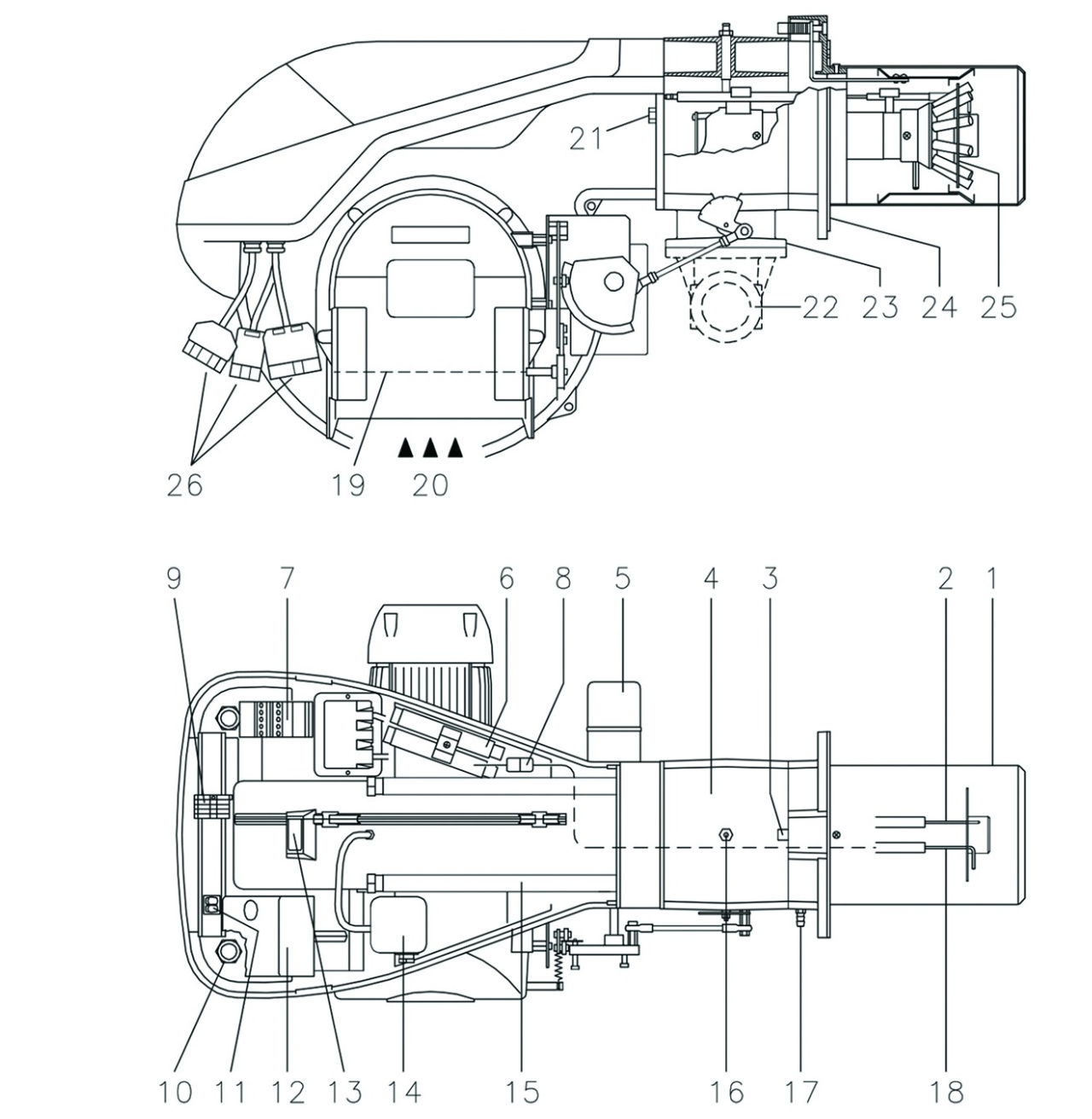

1

Головка горения

2

Электрод розжига

3

Винт регулировки головки горения

4

Воздушная гильза

5

Серводвигатель управления газовой и воздушной заслонками

6

Удлинители направляющих салазок

7

Контактор двигателя и кнопка сброса тепловой защиты

8

Разъём кабеля ионизационного электрода

9

Клеммная колодка

10

Кабельные вводы для электрических подключений

11

Переключатели: «Вкл./Выкл. горелки» и «1-я / 2-я ступень»

12

Блок управления с индикатором аварии и кнопкой сброса блокировки

13

Смотровое окно пламени

14

Реле минимального давления воздуха (дифференциального типа)

15

Направляющие салазки для выдвижения горелки и осмотра головки горения

16

Штуцер контроля давления газа и фиксирующий винт головки

17

Штуцер контроля давления воздуха

18

Ионизационный датчик пламени

19

Воздушная заслонка

20

Воздухозаборник вентилятора

21

Винты крепления вентилятора к воздушной гильзе

22

Входной газовый патрубок

23

Газовая дроссельная заслонка

24

Монтажный фланец котла

25

Диск стабилизации пламени

26

Разъём для электрических подключений
