Рычаг магнитного переключателя ( MLS 20-08)

1-Диапазон применения:

Реле уровня типа MLS 20-08 является полезным устройством для контроля уровня жидкостей. Его рабочие характеристики: номинальное давление 16/40 бар, резьбовое или фланцевое соединение, рабочая температура 150 °C или 302 °F. Это устройство используется в резервуарах для воды, топлива, кислоты, деаэраторах, а также в конденсатных баках, котлах под давлением, системах очистки воды и т. д.

2- Функции:

Функция этого устройства основана на электромагнитном. При изменении уровня жидкости поплавковый шар движется вверх и вниз (вертикально) на стержне устройства. Это движение стимулирует датчик, который импровизированно установлен на небольшой высоте. Таким образом, команды ВКЛ-ВЫКЛ отправляются в электрические цепи для управления электрооборудованием, таким как электронасосы, электромагнитный клапан с помощью панели или без нее. Все детали внутри жидкости изготовлены из нержавеющей стали и имеют длительный срок службы. Этот прибор полностью герметизирован от проникновения воды и имеет возможность установки большего количества датчиков на его стержень для использования сигнализации. Он монтируется сбоку или сверху резервуаров и может быть оснащен более чем одним поплавком для получения большего коэффициента безопасности и изменения активности переключателей

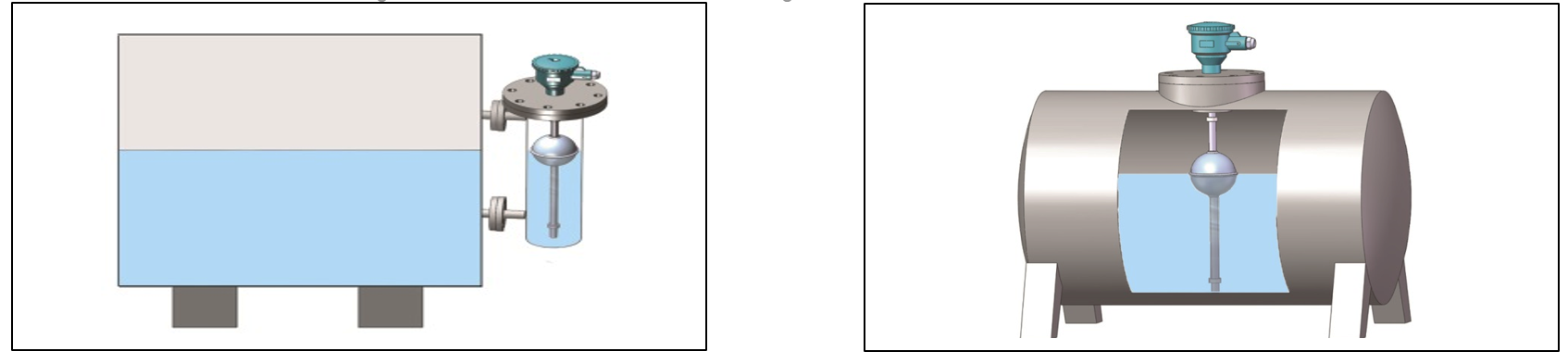

3-Установка

В случаях, когда резервуары установлены под землей или в особых требуемых условиях, устройство устанавливается на верхней стороне резервуаров с помощью фланцевого соединения. Чтобы избежать повреждения жидкости турбулентностью стержня, на дне резервуара может быть установлена направляющая (в случаях, когда высота резервуара превышает 200 мм). Камера может быть установлена на приеме, тогда MLS 20-08 устанавливается на этой камере, когда он устанавливается сбоку резервуара с помощью двух сопел.

4- Технические и материальные данные:

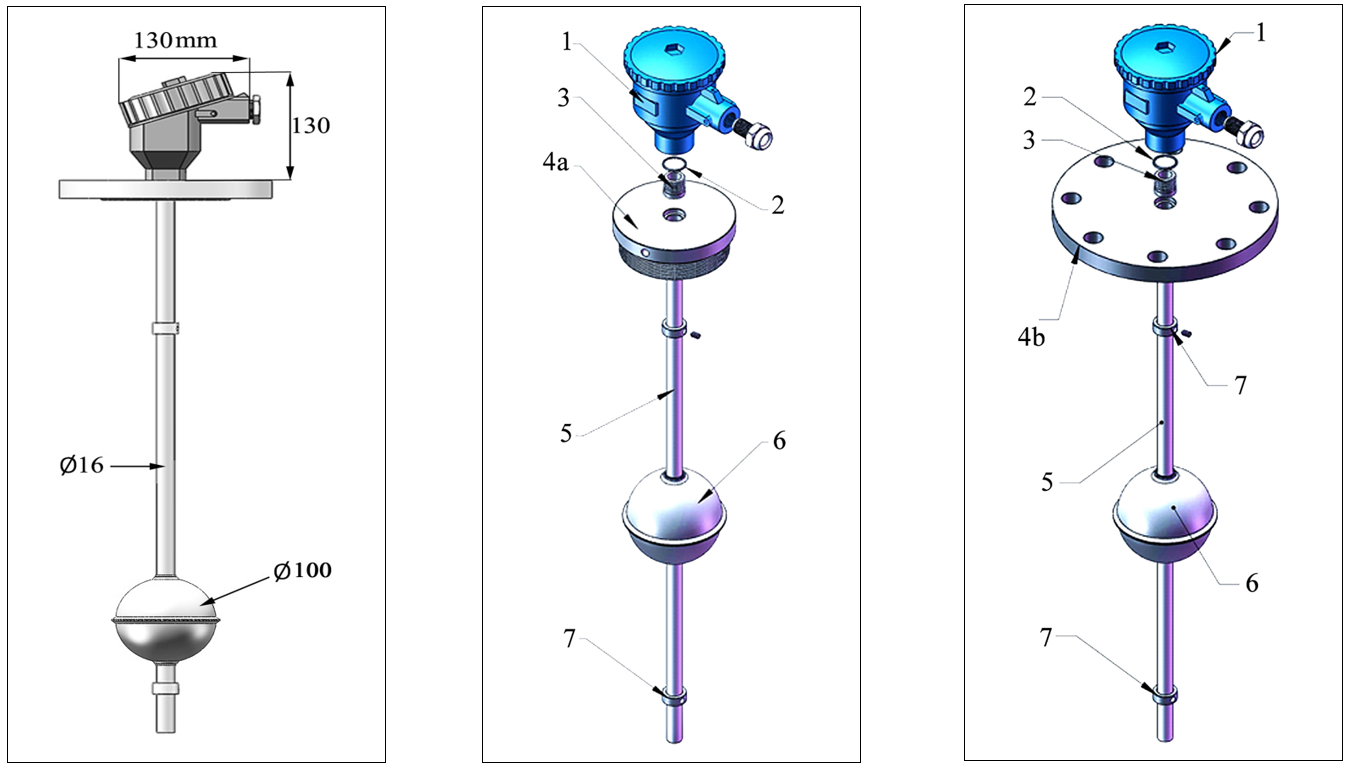

Таблица деталей, сборочные и габаритные чертежи
