Переключатель потока ( LFS 20-72)

1-Диапазон применения:

Переключатель потока жидкости типа LFS 20-72 является эффективным устройством для переключения в жидкостной линии. Его рабочие характеристики: номинальное рабочее давление PN16, резьбовое соединение, рабочая температура 150 °C или 302 °F. Это устройство используется в системах отопления и охлаждения, трубопроводах систем водоснабжения, генераторах систем охлаждения, холодильных машинах.

2- Функции:

Функция этого устройства электромеханическая и работает на основе силы давления жидкости в его движении. Введенное давление жидкости на поверхность лопастей переключателя потока перемещает подключенный рычаг, и это движение передается на микропереключатель внутри устройства и изменяет положение (NO) на положение (NC). Таким образом, команды ВКЛ/ВЫКЛ могут быть отправлены в электрические цепи и управлять различным оборудованием, таким как насосы и электродвигатели и т. д. Это устройство имеет полную герметизацию с помощью сильфонного механизма и не требует последовательного обслуживания и ремонта. Существуют лопасти с разной длиной для трубопроводов разного диаметра.

3-Установка

Переключатель уровня типа LFS 20-72 имеет резьбовое соединение 1”, устанавливается сверху трубопроводов (вертикально) с помощью гнезда или втулки размером 1”.

4-Технические и материальные данные:

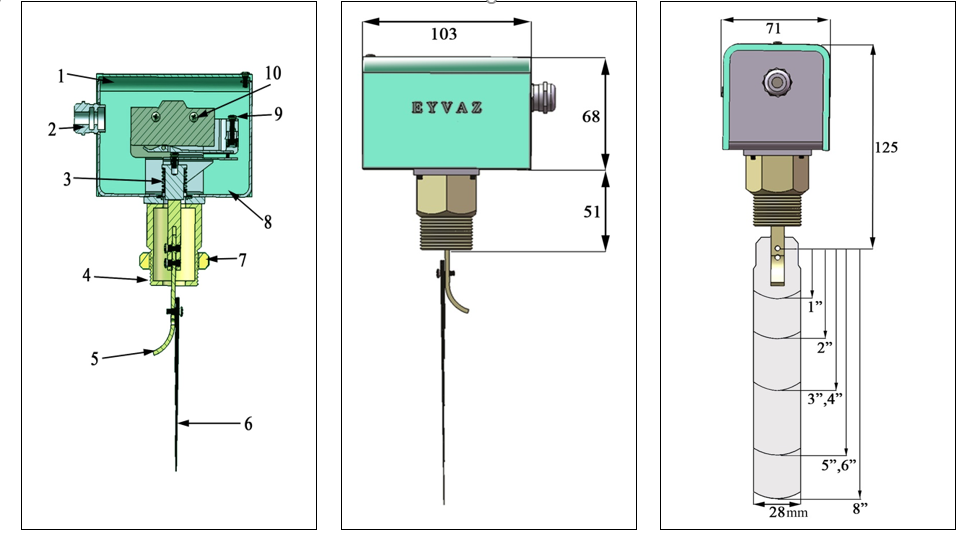

Таблица деталей, чертежи сборки и размеров
