рабочее номинальное давление : PN16-PN250 рабочая температура: 555°C соединение : от 1/2" до 2" и резьбовое соединение от 1/2" до 1
1-Диапазон применения
Магнитный уровнемер MLG 20-33 — это эффективное устройство для отображения и контроля уровня жидкостей (от 0,3 до 18 метров). Рабочая характеристика: рабочее номинальное давление PN16 — PN250, рабочий класс 150/1500, фланцевое соединение от 1/2" до 2" и резьбовое соединение от 1/2" до 1" и рабочая температура 555°C или 1031°F. Это устройство производится на основе стандартов DIN или ANSI и используется в резервуарах для воды, топлива, кислоты, химикатов, а также в паровых, водогрейных котлах, нефтяной, газовой, нефтехимической и фармацевтической промышленности.
2-Функция:
Данное устройство разработано на основе физических принципов, давления жидкостей, электромагнитных свойств, притяжения и отталкивания полюсов. Корпус уровнемера представляет собой трубку, которая соединена с резервуаром вертикально с помощью соответствующих фланцев. Жидкость внутри резервуара направляется в трубку через нижнее сопло за счет поплавка магнитного шара. Когда уровень жидкости изменяется, поплавок перемещается и сталкивается с заслонками, затем меняет их цвет, и, следовательно, можно наблюдать уровень жидкости в резервуаре. Используя датчики, которые установлены на этом устройстве, требуемые команды напрямую отправляются на его основные электрические панели или с другой электронной панелью, уровень жидкости внутри резервуаров может контролироваться и фиксироваться на небольшой высоте автоматически путем запуска и остановки электронасосов подачи, или на этом устройстве может быть установлен датчик уровня и отправлять выходной ток (4...20 mА) или (0...10V) на ПЛК, чтобы видеть и контролировать уровень жидкости в различных положениях.
3- Установка:
Уровнемер MLG 20-33 изготавливается на основе межцентрового расстояния фланцев по заказу клиента.Его можно установить с помощью фланцев, размещенных на резервуарах. После прикрепления фланцев устройства к фланцам на резервуаре и проверки его герметичности откройте глухой фланец и шар нужно поместить в основную трубку относительно стрелки на нем. Затем осторожно прикрепить глухой фланец и заполнить жидкостью указатель уровня. Затем шар всплывет на жидкость и поднимется до уровня жидкости.

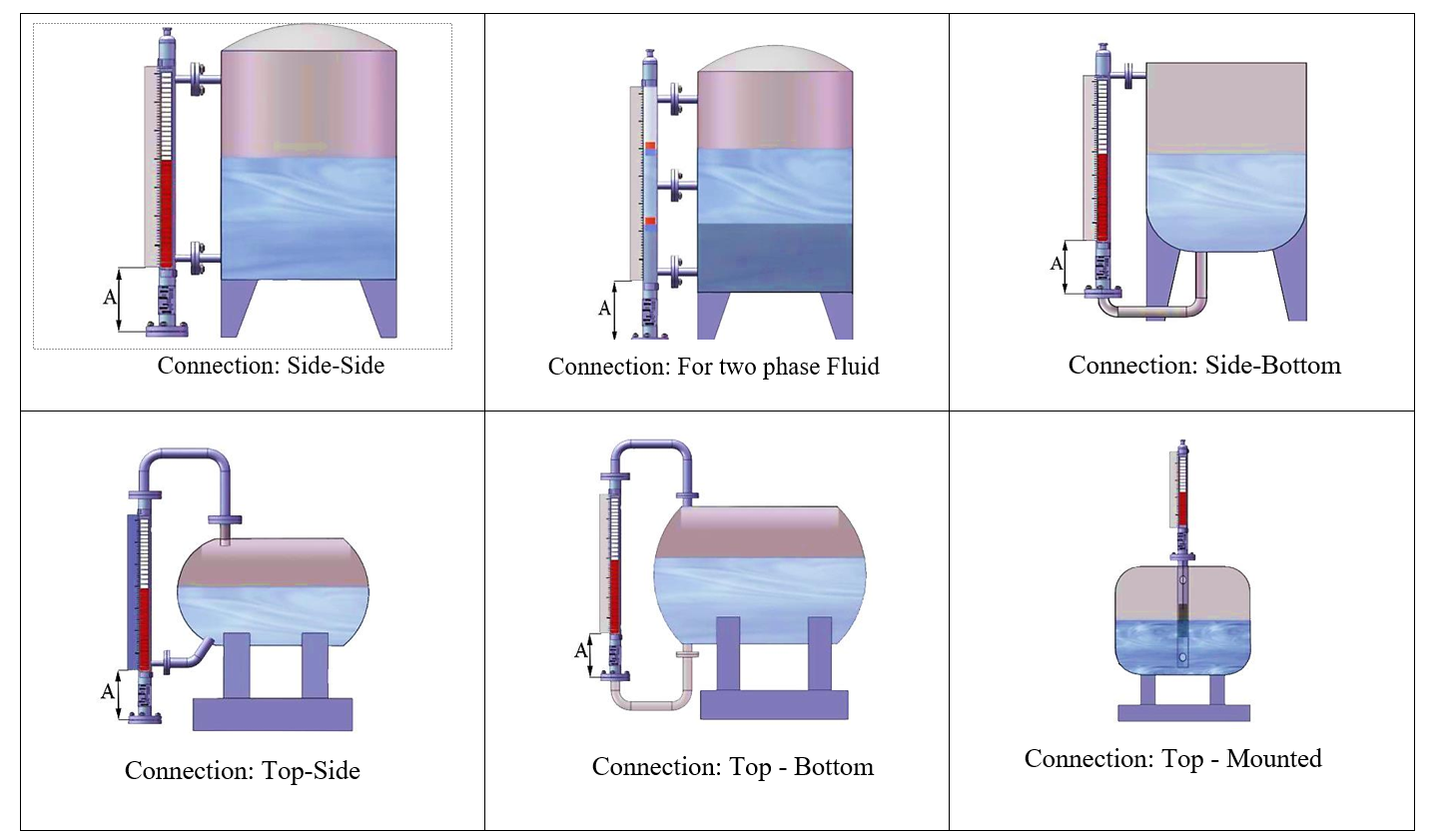

Примеры установки:
Это устройство устанавливается на резервуарах и других соответствующих местах вертикально от присоединенных фланцев. Чтобы заказать этот продукт, следует учитывать положение резервуара и расстояние первого соединительного фланца от фундамента (A). Если такое расстояние невозможно, необходимо провести согласование с производителем. Если установка устройства сбоку на бок невозможна, может быть изготовлена конструкция с верхним монтажом. Ниже на рисунках показаны различные типы установки уровнемера.

Преимущества использования данного устройства:
1- Из-за отсутствия механического и электрического соединения между частями внутри и снаружи жидкости, данное устройство может быть установлено с большей безопасностью. 2- Возможность контроля уровня жидкости в резервуарах с большого расстояния. 3- Возможность изменения угла обзора индикаторной пластины. 4- Устойчивость и герметичность. 5- Возможность изготовления для высоких температур и рабочего давления. 6- Возможность изготовления для верхнего и бокового монтажа. 7- Возможность отправки электрических команд (ВКЛ-ВЫКЛ) или передачи (4-20 мА) или тока (0…10 В). 8- Возможность регулировки положений установки датчиков. 9- Возможность использования большего количества датчиков для повышения коэффициента безопасности устройства.

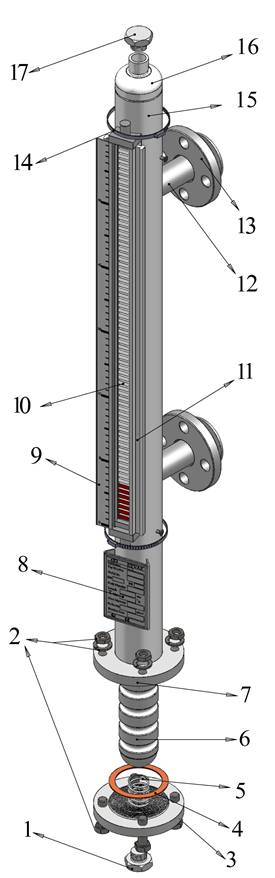

Детали и схема сборки
Деталь | Part Name | No |
Сливной винт | Drain Bolt | 1 |
Винты, гайки и шайбы | Screw-Nut Gasket | 2 |
Глухой фланец | Blind Flange | 3 |
Прокладка | Gasket | 4 |
Пружина амортизатора | Fender Spring | 5 |
Поплавок | Floating Ball | 6 |
Раструбный фланец | Socket Flange | 7 |
Таблица тех данных | Name Plate | 8 |
Измерительная линейка | Scale | 9 |
Рамка | Flap | 10 |
Индикатор | Indicator | 11 |
Соединительное сопло | Nozzle | 12 |
Подвижные и соединительные фланцы | Rotatable Connection Flange | 13 |
Укрепитель индикатора | Bracket | 14 |
Основной корпус | Body | 15 |
Колпак | Cap | 16 |
Вентиляционный винт | Air-Vent Bolt | 17 |

Технические данные
Сборная длина | Makeable length | 0.3 … 18m | ||||
В моделях, которые устанавливаются сверху, высота может достигать 2,5 метров, а минимальная плотность – 0,8 г/см3. | In Top mounted model, makeable height is up to the 2.5m and Min. density is 0.8 g/cm3 | |||||
Фланцевое соединение | Flanged Connection | DN | 15 … 50 | |||
IN | 1/2" … 2" | |||||
Тип фланца | Flange Type | Rotatable/Socket Weld/Neck Weld (DIN-ASME) | ||||
Номинальное давление | Nominal pressure | Class150…1500 | PN16…250 | |||
Соединение шестерон | Thread Connection | NPT/BSP | 1/2", 3/4", 1" | |||
Точность устройства | Device Accuracy | ±5mm | ||||
Минимальная плотность | Min. Density | 0.5 g/cm3 | ||||
Высочайшая вязкость | Max. Viscosity | 400 cSt | ||||
Индикатор | Indicator | Линия в см или по индивидуальному заказу в процентах | Linear (cm) or costume (%) | |||
Защитное устройство от пыли и влаги | Protection | IP65 | ||||
Рабочая температура | Working Temperature | -10 … 555˚C /14 … 1022˚F | ||||
Материал деталей
Труба основного корпуса | Main Body | Нержавеющая сталь | SS304L& SS316L |
Соединительное сопло | Connection Nozzle | Нержавеющая сталь | SS304L& SS316L |
Соединительный фланец | Connection Flange | Нержавеющая сталь | SS304& SS316 |
Сливной винт | Discharge Bolt | Нержавеющая сталь | SS304 & SS316 |
Поплавок | Ball | Титан/нержавеющая сталь | Ti B265 Grade1 / SS304L /SS316L |
Магнит | Magnet | Алнико (термостойкий)/Феррит (обычный) | Alnico / Ferrite |
Индикатор | Indicator | Алюминий | Al AA6063 |
Рамка | Flap | Алюминий | Al AA6063 |
Щиток протектора | Flaps House | Стекло | Glass |
Измерительная линейка | Scale | Нержавеющая сталь | SS304 |
Таблица с тех данными | Name Plate | Нержавеющая сталь | SS304 / SS316 |
Примечание: Если жидкость едкая и имеет максимальную рабочую температуру 60°C и максимальное рабочее давление 6 бар, клиент может заказать плавающий шар (поплавок) из ПП, ПВХ

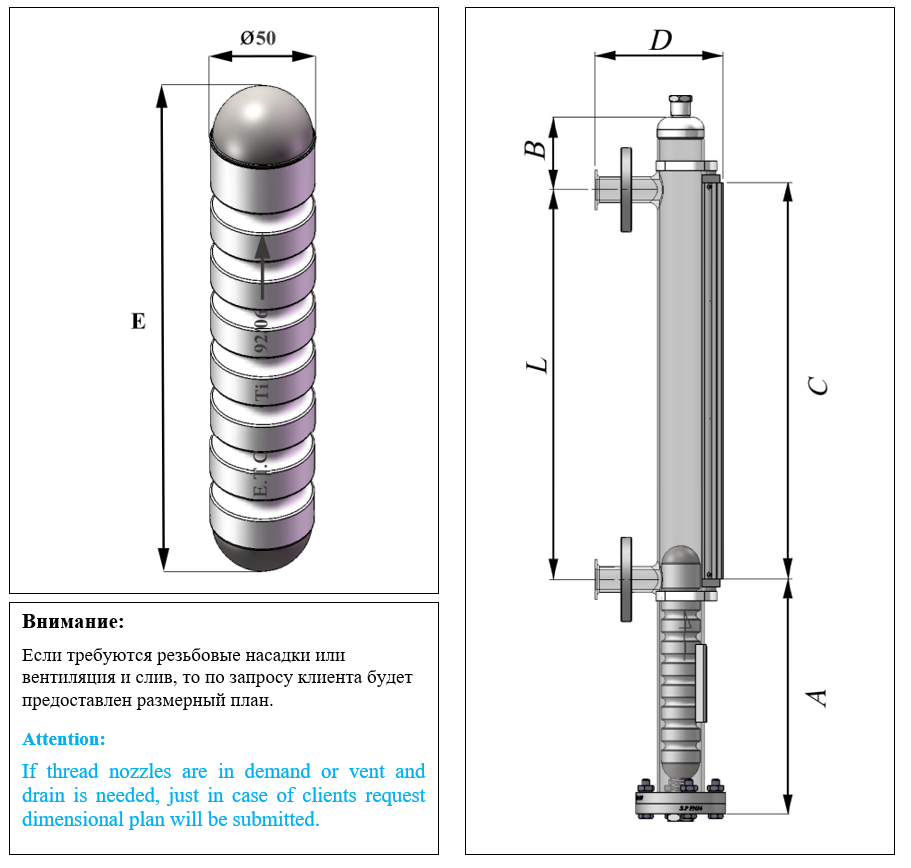

Размер и схема размеров
Погрешность
| Tolerance | Размер (мм) | Dimensions | Параметры
| Parameter |
± 5mm | По длине поплавка | According Ball Length | A | ||
2mm± | По заказу клиента | Client Order | L | ||
2mm± | 100 | 100 | B | ||
2mm± | 155 | 155 | D | ||
3mm± | L+20mm * | L+20mm * | C | ||
3mm± | По плотности жидкости | Base on Density | E | ||

А - Размер расположения шара;
L - Расстояние от центра до центра патрубков, подключенных к резервуару;
B- Расстояние между верхним патрубком уровнемера и концом устройства;
C - Общая длина устройства;
D - Расстояние между присоединительными патрубками к устройству;
E - Длина шара (изменяется в зависимости от плотности жидкости).
Размер фланцы по стандарту DIN PN 16-40
Размер DN | Size DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
Внешний диаметр | Outside Diameter | 90 | 95 | 105 | 115 | 140 | 150 | 165 |
Диаметр и кол-во отверститй | Diameter and number of Holes | Ø14*4 | Ø14*4 | Ø14*4 | Ø14*4 | Ø18*4 | Ø18*4 | Ø18*4 |
Размер отверстия от центра до центра | C to C of Holes size | 60 | 65 | 75 | 85 | 100 | 110 | 125 |
Диаметр кольца сопла | Diameter Ring of Nozzle | 40 | 43 | 58 | 65 | 78 | 88 | 102 |
Размер фланца согласно стандарту ASME # 150.
размер NI | Size IN | ½" | ¾" | 1" | 1¼˝ | 1 1/2" | 2" |
Внешний диаметр | Outer Diameter | 88/9 | 98/4 | 107/9 | 117/5 | 127 | 152/4 |
Диаметр и кол-во отверстий | Diameter and number of Holes | Ø16*4 | Ø16*4 | Ø16*4 | Ø16*4 | Ø16*4 | Ø19*4 |
Размер отверстия от центра до центра | C to C of Holes | 60/3 | 69/8 | 79/4 | 88/9 | 98/4 | 120/6 |
Диаметр кольца сопла | Ring Diameter of Nozzle | 43 | 43 | 51 | 63/5 | 73 | 92/1 |
Размер фланцев по стандарту ASME #300, 600.
Размер IN | Size IN | ½" | ¾" | 1˝ | 1¼˝ | 1½˝ | 2˝ |
Внешний диаметр | Outer Diameter | 95/2 | 117/5 | 123/8 | 133/4 | 155/6 | 165/1 |
Диаметр и кол-во отверстий | Diameter and Holes no. | Ø16*4 | Ø19*4 | Ø19*4 | Ø19*4 | Ø22/2*4 | Ø19*8 |
Размер отверстия от центра до центра | C to C of Holes | 66/7 | 82/5 | 88/9 | 98/4 | 114/3 | 127 |
Диаметр кольца сопла | Ring Diameter of Nozzle | 34/9 | 42/9 | 50/8 | 63/5 | 73 | 92/1 |

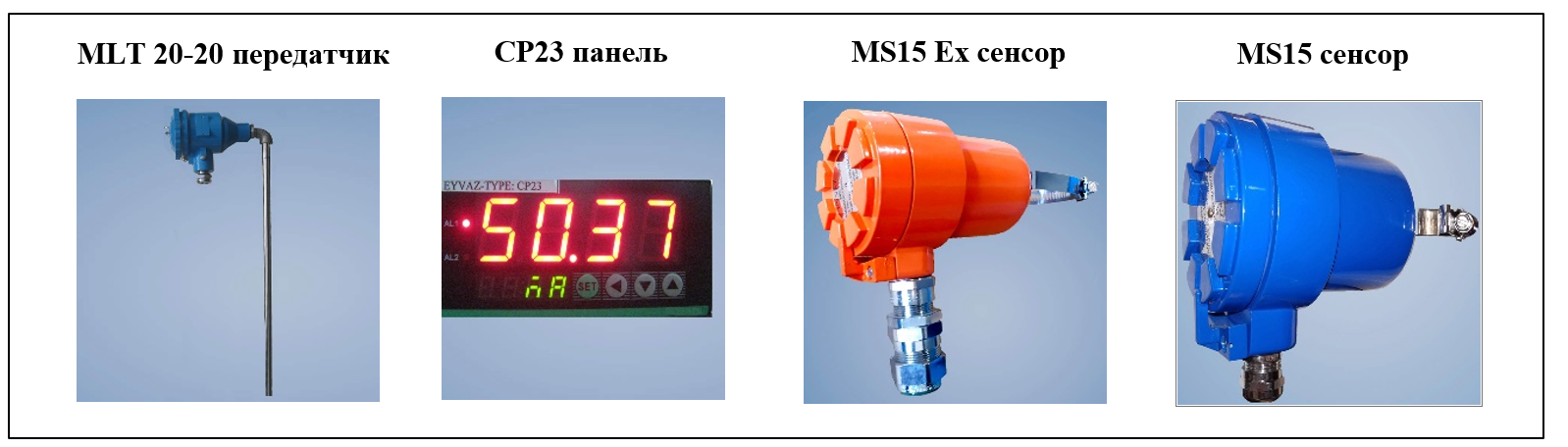

:Датчик MS-15 :
Эта модель обеспечивает фиксирующий контакт с помощью магнитных полей (переключаемый штатив). Кабель в комплект поставки не входит. Для крепления этих датчиков к корпусу магнитного уровнемера используются хомуты для шлангов. Существует два варианта: обычный и взрывозащищенный. Обычный тип имеет кабельный ввод M16 и степень защиты IP65. Фазное напряжение и ток составляют 250 В переменного тока и 3 А, и нет необходимости в панели или других аксессуарах. Можно использовать переключатели DPST или SPDT. Макс. рабочее давление составляет 200 °C. Тип Ex имеет те же характеристики, что и обычный тип, за исключением того, что его тип ввода — M20, а степень защиты — IP66. Классификация зоны для этого типа — II 2G Ex db IIC T5 Gb.
Панель CP23:
Эта панель может использоваться с MLT 20-22, MLT 20-21 и MLT 20-20, а также для отображения процентного значения (0-100%). Кроме того, эта панель программируется для определения двух уставок для отправки сигнала запуска/остановки или аварийного сигнала в контур управления насосов и аварийных установок. Напряжение питания: 220 В переменного тока с расходом 1 А. Входной сигнал 4~20 мА или (0…10 В), а выходной сигнал 4~20 мА. Макс.
Передатчик MLT 20-20 :
Передатчик уровня, предназначенный для уровнемеров (MLG 20-33/20-55). Этот передатчик способен изменять колебания уровня на выходной ток (0 ~ 10 мА) или напряжение (0 ... 10 В), которые можно использовать в ПЛК, или процентное отображение в CP23. Крышка корпуса: нержавеющая сталь; Корпус: алюминий; Ex Box является опциональным для опасных зон; Напряжение питания и ток: 24 В постоянного тока / 50 мА; Пыленепроницаемость и защита: IP65. Макс. рабочая температура: 150 °C, а его производственное ограничение составляет до 3 метров. При необходимости этот передатчик также может быть предложен в форме Ex d.
