Рычаг магнитного переключателя ( MLS 20-06)
номинальное давление : PN16/40 рабочая температура : 150 °C соединение : резьбовое и фланцевое
- Доставка:
Подробнее
1-Диапазон применения:
Реле уровня типа MLS 20-06 является полезным устройством для контроля уровня жидкостей. Его рабочие характеристики: номинальное давление PN16/40, резьбовое и фланцевое соединение, рабочая температура 150 °C или 302 °F. Это устройство используется в резервуарах для воды, топлива, кислоты, деаэраторах, а также в конденсатных котлах, системах очистки воды и.
1-Диапазон применения:
Реле уровня типа MLS 20-06 является полезным устройством для контроля уровня жидкостей. Его рабочие характеристики: номинальное давление PN16/40, резьбовое и фланцевое соединение, рабочая температура 150 °C или 302 °F. Это устройство используется в резервуарах для воды, топлива, кислоты, деаэраторах, а также в конденсатных котлах, системах очистки воды и.

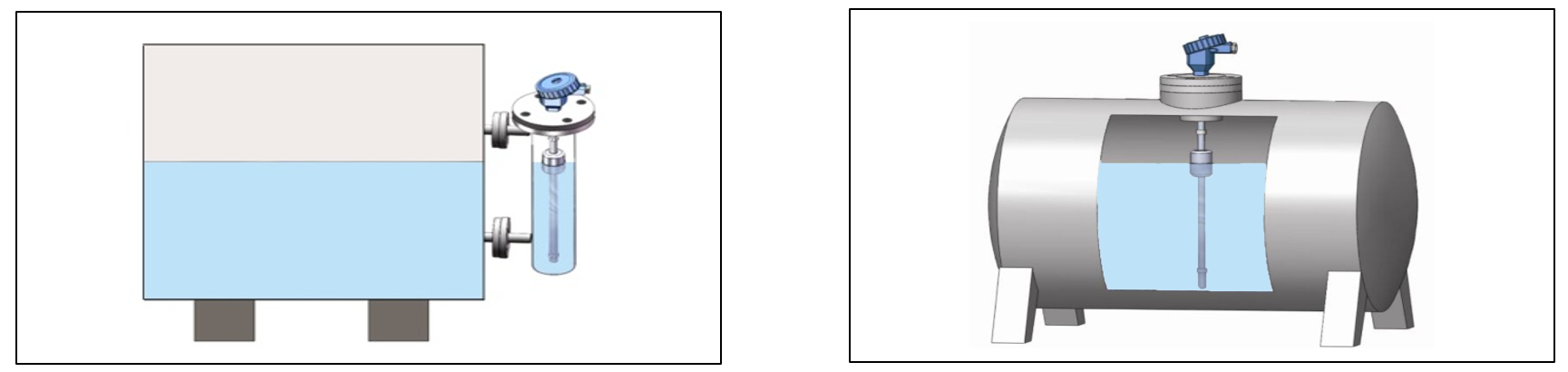

3-Установка
В случаях, когда резервуары установлены под землей или в особых требуемых условиях, устройство устанавливается на верхней стороне резервуаров с помощью фланцевого соединения. Чтобы избежать повреждения штока турбулентной жидкостью, на дне резервуара может быть установлена направляющая (в случаях, когда высота резервуара превышает 1500 мм). На приемной стороне резервуара может быть установлена камера, тогда MLS 20-06 устанавливается на этой камере, когда он устанавливается сбоку резервуара с помощью двух сопел.
Технические и материальные
Номинальное давление | Nominal Pressure | PN16 / 40 |
Рабочая температура | Working Temperature | -10 …+150 ˚C |
Изготавливаемая длина | Makeable Length | 300mm … 2000mm |
Защита от проникновения пыли и влаги | Ingress Protection | IP65 |
Мин. плотность | Min. Density | Ti 0.5/ S.S 0.85 |
Максимальная вязкость | Max Viscosity | 400 cSt |
Выходная мощность и выходной ток панели CP22 | Output power & current output of CP22 panel | 3A 220VAC |
Источник питания панели CP22 | Power supply of CP22 panel | 220V AC |
Материал коробки (по заказу клиента Ex d) | Box Material (Ex d client order) | AL |
Материал шара | Ball Material | SS304/316 /Ti |
Фланец и другие детали внутри жидкости | Flange & other parts inside liquid | SS304/316 |
Размер и тип подключения | Size & Type of connection | Flanged or Screwed (DN50,2"#150/300) |

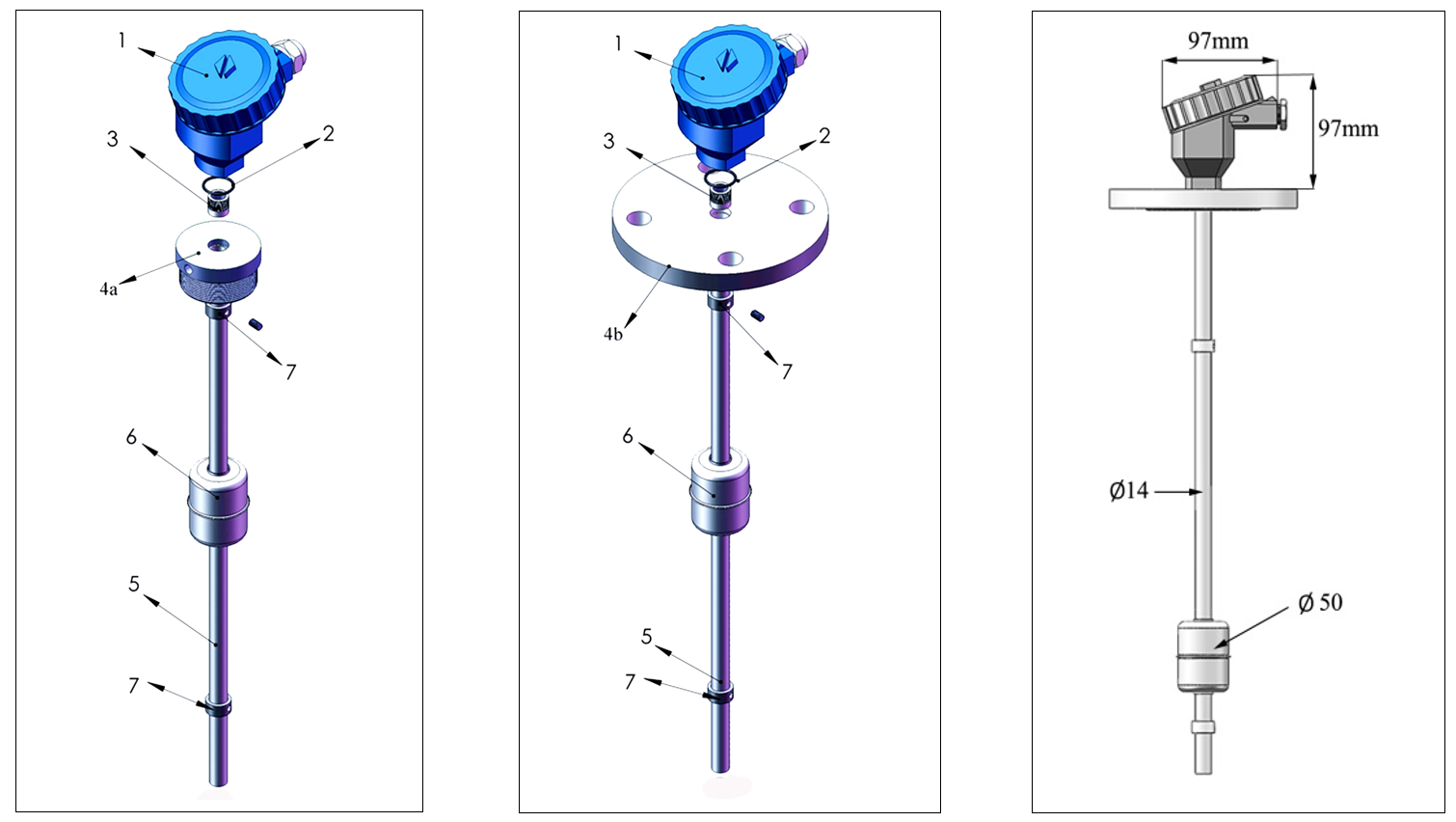

5- Таблица деталей, сборочные и габаритные
Part Name | Название детали | No | Название детали | Part Name | No |
Flange connection | Фланцевое соединение | 4 | Box | Фланцевое соединение | 1 |
Body | корпус | 5 | O-Ring | корпус | 2 |
Ball | шар | 6 | Box Holder | шар | 3 |
Ball Holder | Держатель шара | 7 | Screwed connection | Держатель шара | 4 |
