Ртутный переключатель уровня (MLS 20-12)

1-  Диапазон применения:

Реле уровня типа MLS 20-12 является полезным устройством для контроля уровня жидкостей. Его рабочие характеристики: рабочее давление 16 бар или резьбовое соединение 1" NPT, рабочая температура 220 °C или 428 °F, и оно производится на основе стандартов DIN или ANSI. Это устройство используется в котлах, аэраторах DE или под давлением, топливных, водяных и конденсатных баках

2- Функции:

Изменение уровня жидкости вызывает перемещение поплавка в корпусе устройства, и эта сила перемещения передается ртутным переключателям через соединительный рычаг и вращение оси держателями, что вызывает перемещение ртути внутри переключателя с одной стороны на другую и в конечном итоге вызывает установление тока между его электродами. Таким образом, команды (ВКЛ-ВЫКЛ) могут быть отправлены в электрические цепи и управлять различным оборудованием, таким как насосы, соленоиды и т. д. В результате уровень жидкости фиксируется на заданной точке регулировки.

3-Установка

Устройство контроля уровня типа MLS 20-12 устанавливается в боковой стенке сосудов вертикально с помощью фланцевого или резьбового соединения (1") по высоте, которое необходимо для контроля уровня жидкости. Характеристики этого устройства: Непрерывный и регулярный контроль уровня жидкости в положении NO-NC. Устанавливается в местах с высокой температурой. Устанавливается в местах, где требуется высокий коэффициент надежности. Устанавливается в опасных местах, где требуется сертификат эксплуатации и обоснование. Не требуется последовательного обслуживания и ремонта. Имеет полную герметизацию с помощью сильфонного уплотнительного механизма

4-Технические данные

Материал деталей:

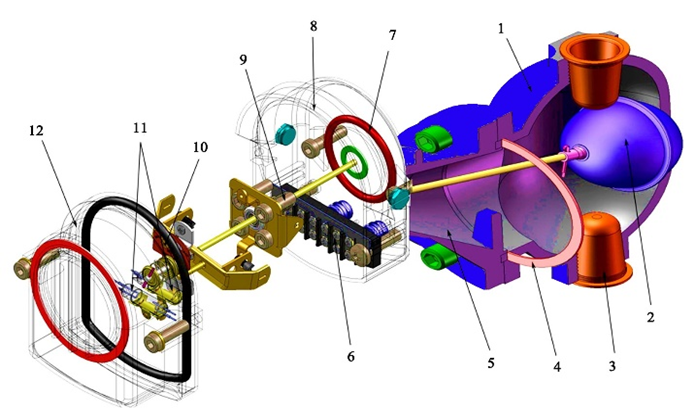

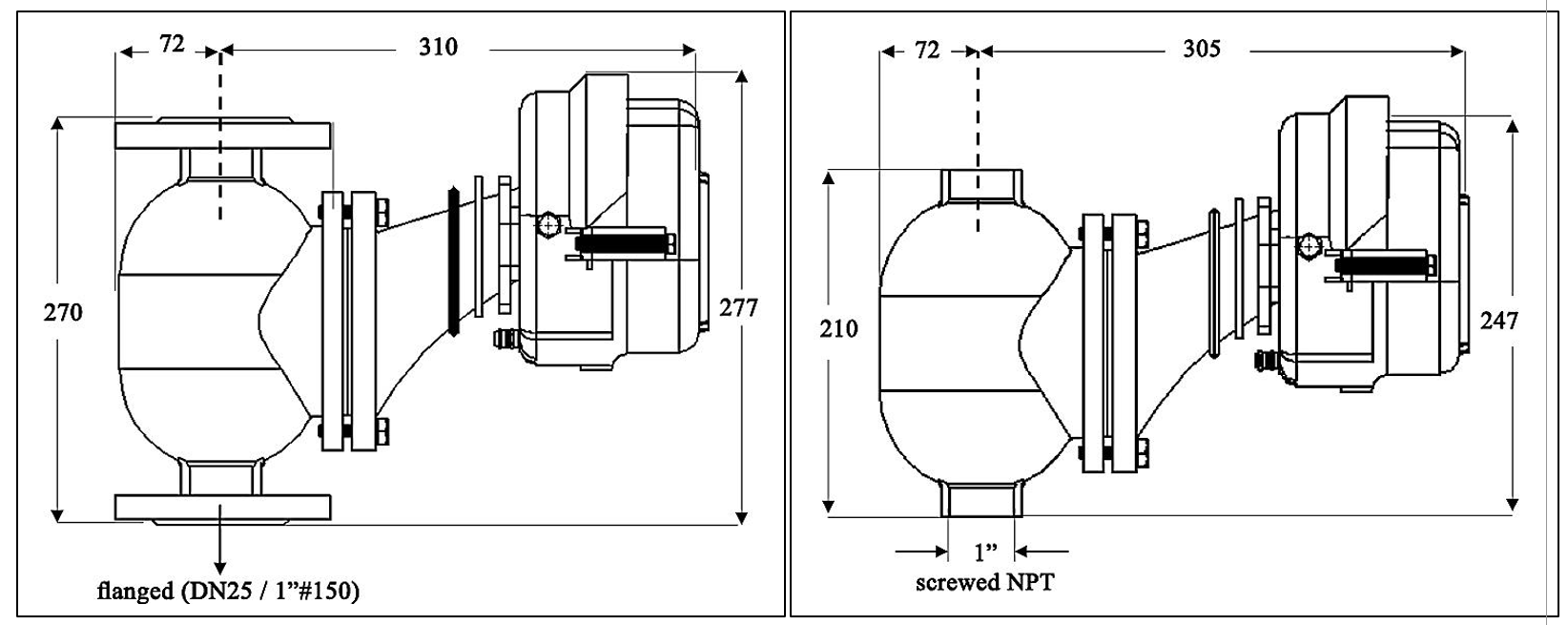

Таблица деталей, сборочные и габаритные
