Реле контрольного давления

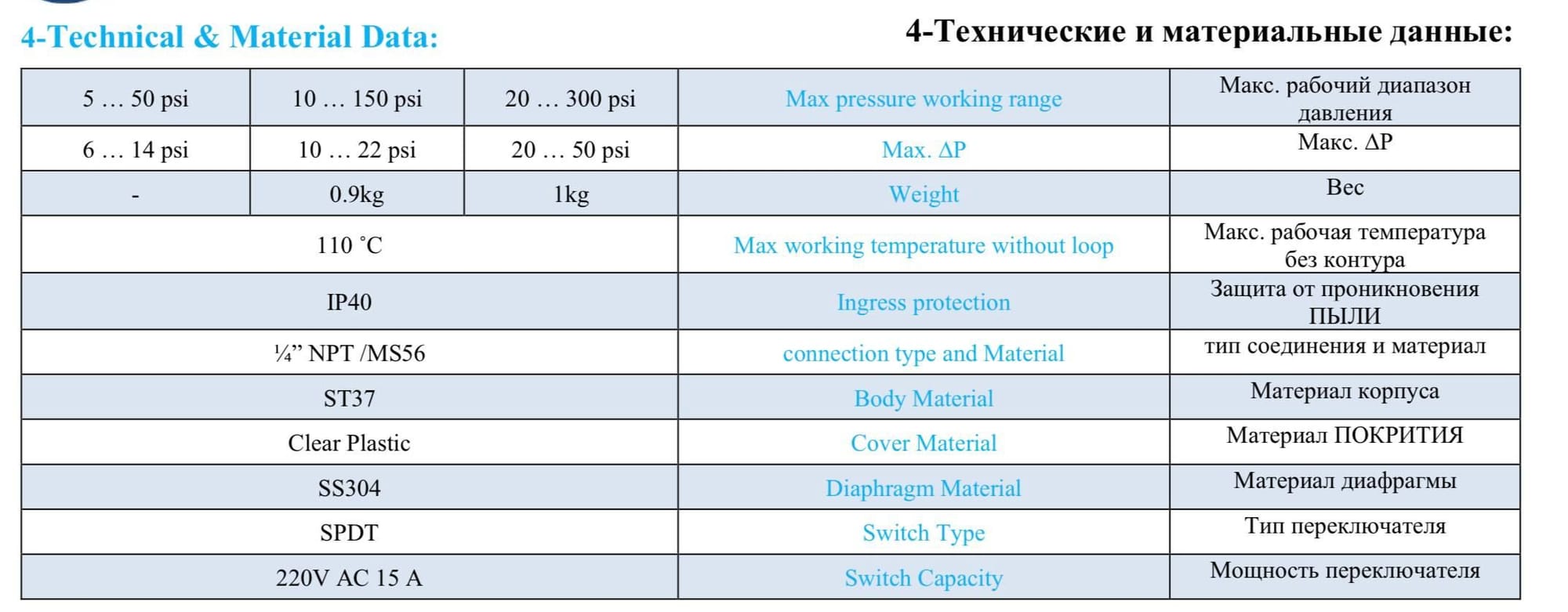

1- Рабочий диапазон :

Реле давления типа CPS 20-61 является полезным устройством для контроля давления внутри систем. Это устройство предназначено для контроля давления от 5 до

300 фунтов на кв. дюйм. Это устройство имеет возможность ВКЛЮЧАТЬСЯ и ВЫКЛЮЧАТЬСЯ при разнице давления (от 6 до 50 фунтов на кв. дюйм) в трех

различных диапазонах. Температура окружающей среды для этого устройства составляет от -37° C до 66° C. Это оборудование может быть оснащено резьбовым

соединением 1/4. Оно используется в паровых котлах, линиях под давлением и т. д.

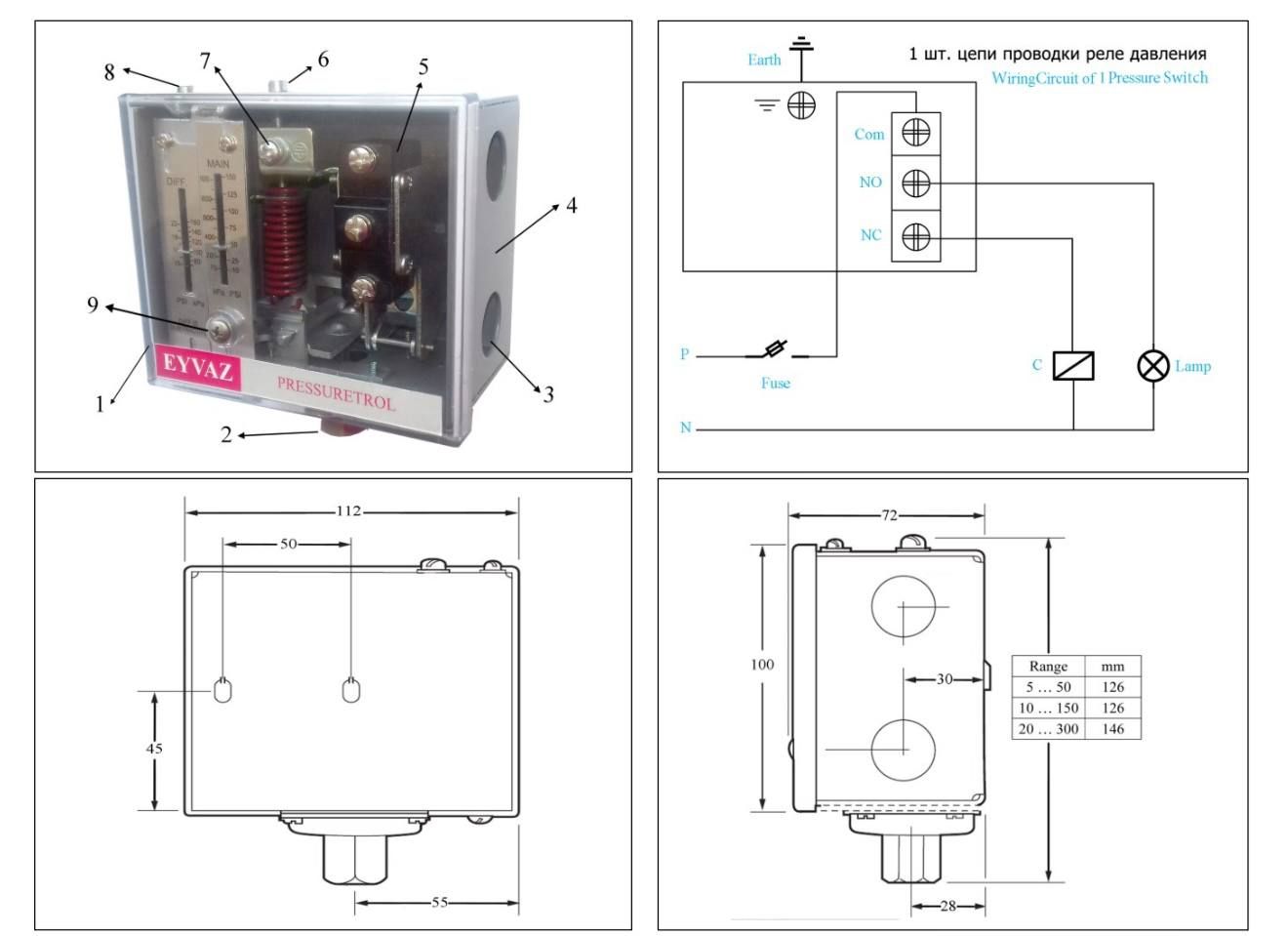

2 -Функция :

Функция этого устройства основана на электромеханическом принципе. Увеличение давления внутри системы, подключенной к реле давления, вызывает стимуляцию диафрагмы и передачу силы на рычаг. В конце мы имеем состояние переключения в микропереключателе с выключенного на включенное или наоборот. С другой стороны, сила пружины, подключенная к регулируемому винту, регулируется в зависимости от силы диафрагмы. Для управления балансом между силой диафрагмы и силой пружины, которая была отрегулирована ранее, есть другой механизм с другой силой пружины, который с помощью регулировки этой силы пружины может контролировать ∆P. Затем, когда давление достигает заданного значения ∆P, он даст команду переключателю и вернет его в  предыдущее состояние.

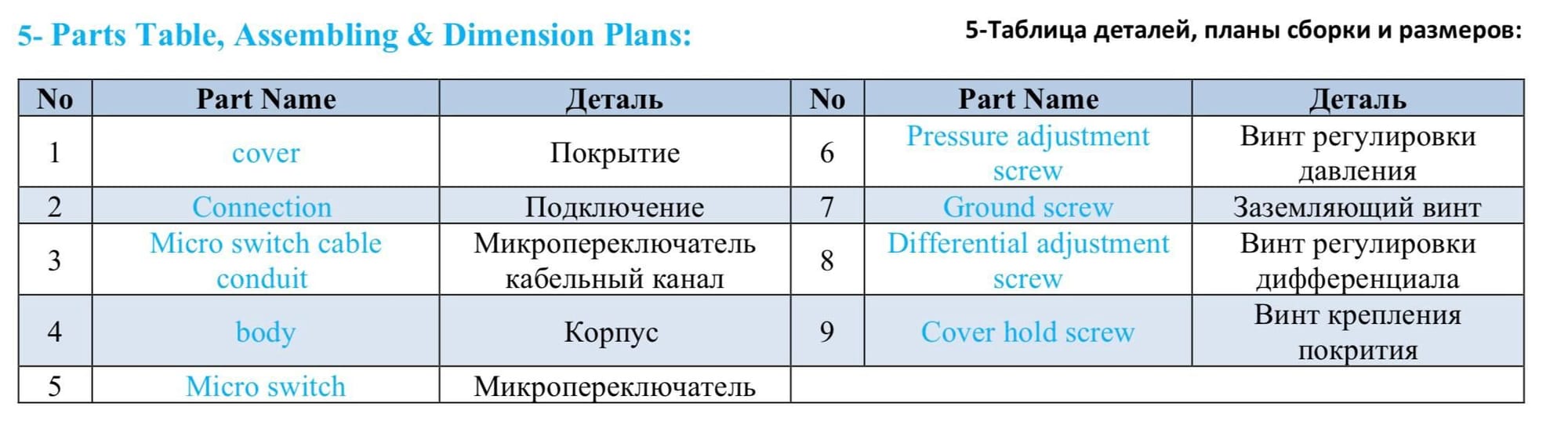

3-Установка :

В случаях, когда температура ниже 110 °C, реле давления устанавливается вертикально и непосредственно на системе, а в случаях, когда температура выше 110 °C, его можно устанавливать вертикально на котлах или линиях с петлей (сифоном). Подробнее об этом мы расскажем в статье «Установка».CPS 20-61
