Клапан контроля давления

1 -Рабочий диапазон :

Самоуправляемый клапан регулирования давления — полезное устройство для фиксации давления в линии на заданном значении. Регулируемый диапазон давления составляет 0,2...6 бар, а размер варьируется от DN15 до DN80. Его номинальное давление составляет PN16 или PN25, а максимальная температура составляет 350°C. Данное устройство изготовлено на основе стандартов DIN. Клапан 10-09 эффективен для паропроводов.

2- Функции :

Редукционный клапан давления пара типа 10-09 контролирует выходное давление и автоматически поддерживает его на специальном заданном уровне. Клапан обычно открыт, и по мере увеличения выходного давления он постепенно закрывается. Правильное направление пара в клапане указано одной стрелкой на его корпусе. Выходное давление подается на привод через камеру для конденсата и соединительную трубку, а затем подается на поверхность диафрагмы. Эта сила передается на плунжер с помощью стержня и изменяет расстояние между седлом и плунжером. Таким образом, давление фиксируется на заданном значении регулировки. Это устройство имеет гармошку, которая уравновешивает входное и выходное давление, а также работает как механическое уплотнение. Этот клапан является автономным и не требует дополнительных усилий .

3- Установка:

Этот клапан подходит только для установки на горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен в перевернутом положении. Перед обозначением трубопровода обратите внимание на размер входа и выхода, а также расстояние клапана от потребителя. Чтобы защитить клапан от конденсации трубопровода, трубопровод необходимо прокладывать с умеренным уклоном к направлению потока или можно использовать. Конденсатоотводчик.После установки необходимо убедиться, что клапан не зажат в трубопроводе. Поскольку давление на выходе клапана снижается, рекомендуется выбирать больший диаметр для выходной стороны клапана. Для регулировки давления на заданном значении используйте регулировочную гайку. Для защиты мембраны от пара и повышенной температуры используется конденсационная камера. Перед запуском эта камера должна быть заполнена водой. Если клапан тяжелый или зажат в линии, можно использовать опорную стойку, чтобы избежать вибрации. Для предотвращения попадания нежелательных частиц в клапан используйте подходящий сетчатый фильтр на его входной стороне .

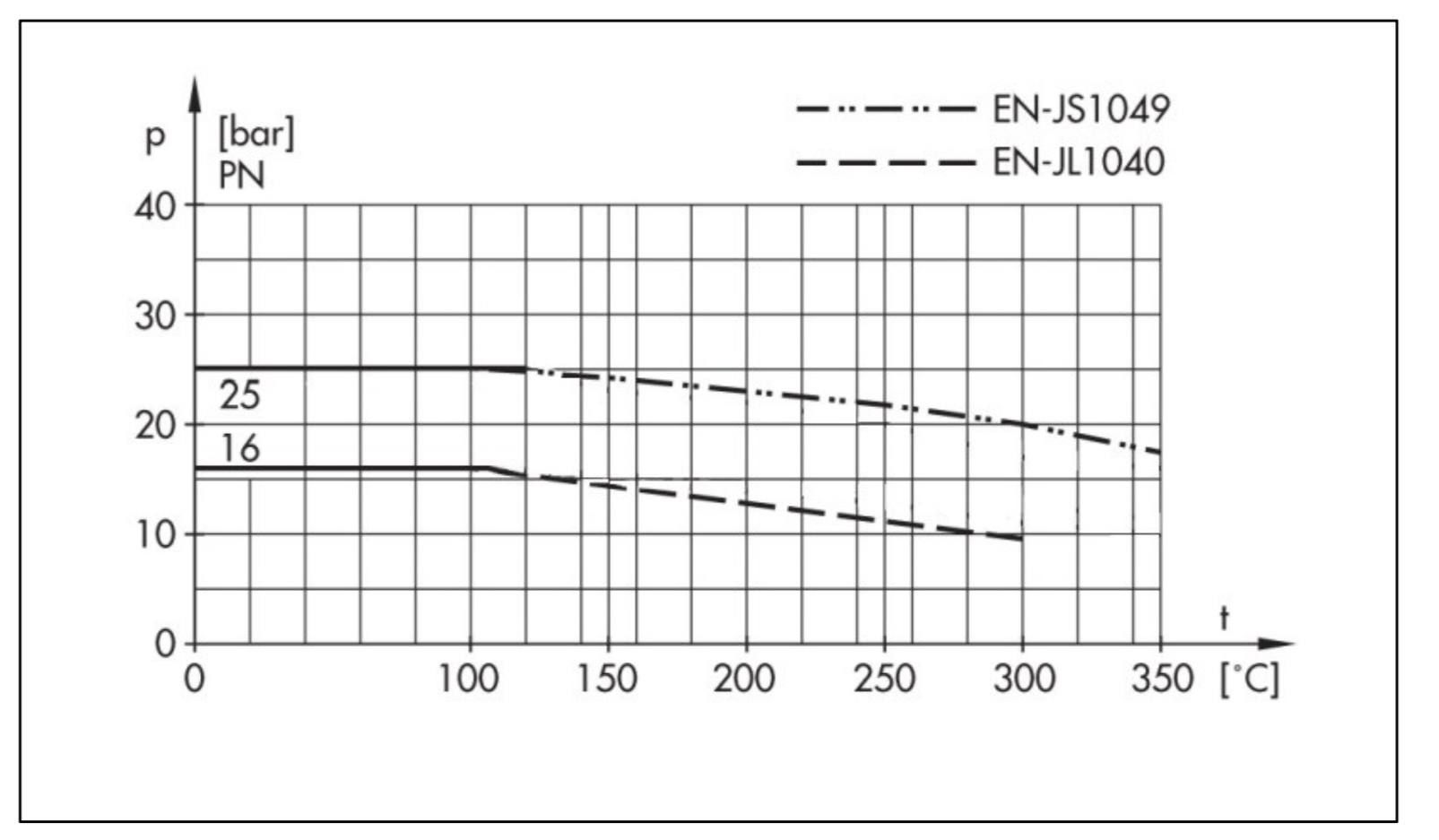

4-Диаграмма давления и температуры:

Эти диаграммы составлены на основе стандартов DIN и показывают различные функции и диапазоны давления в зависимости от различных температур и материалов .

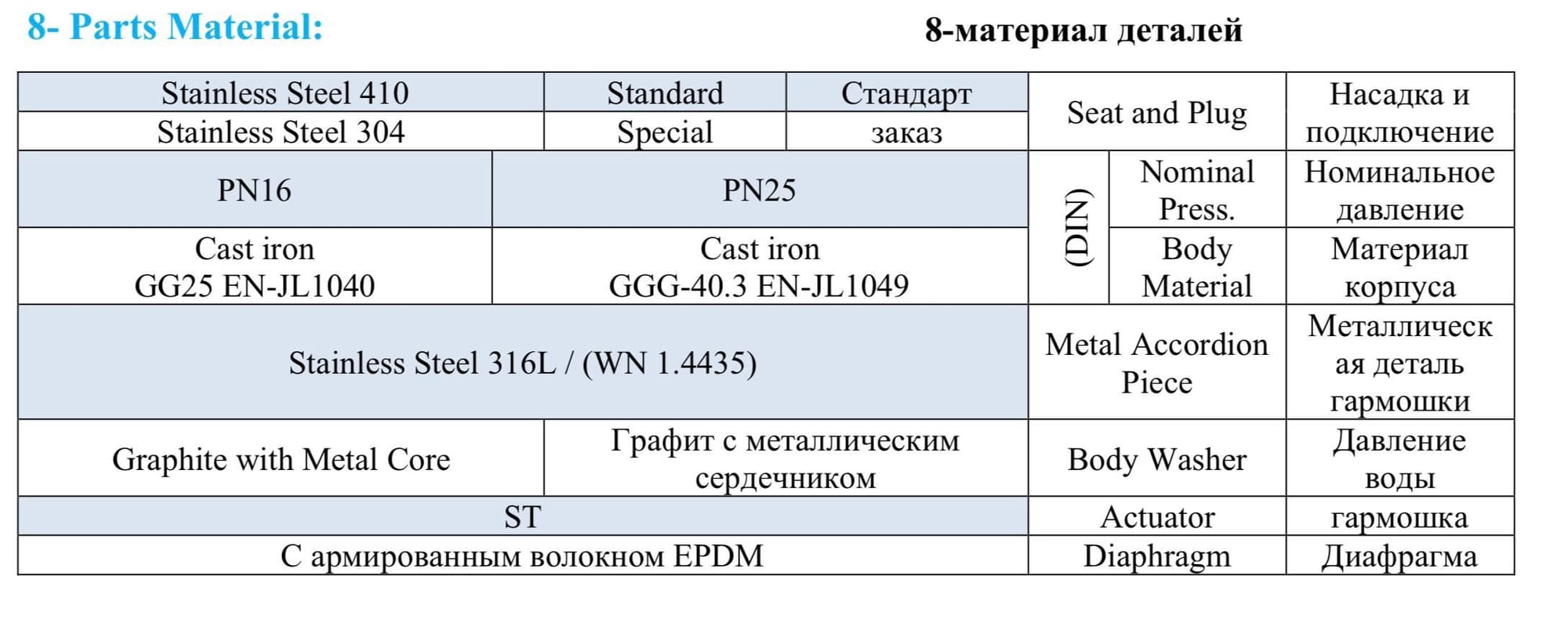

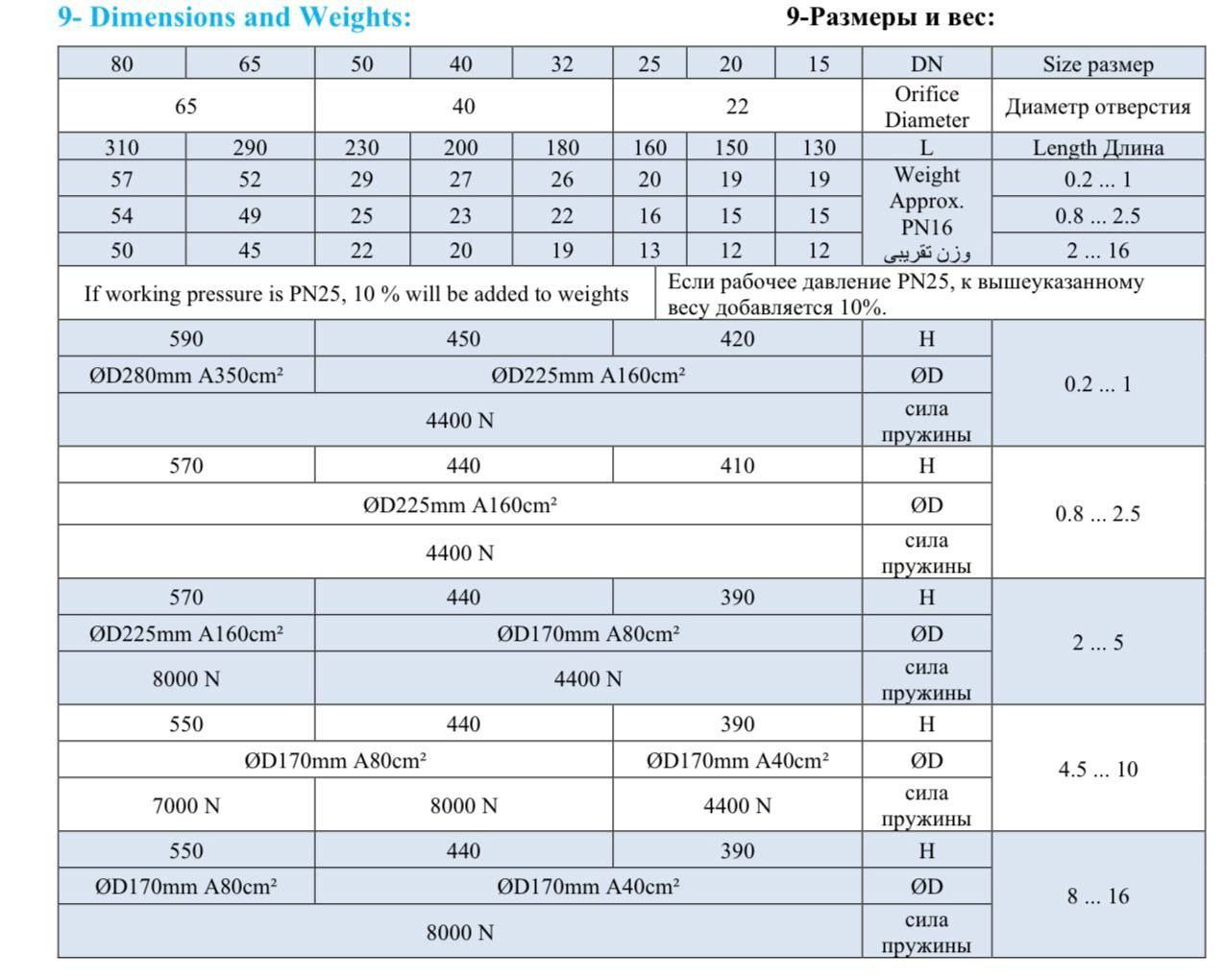

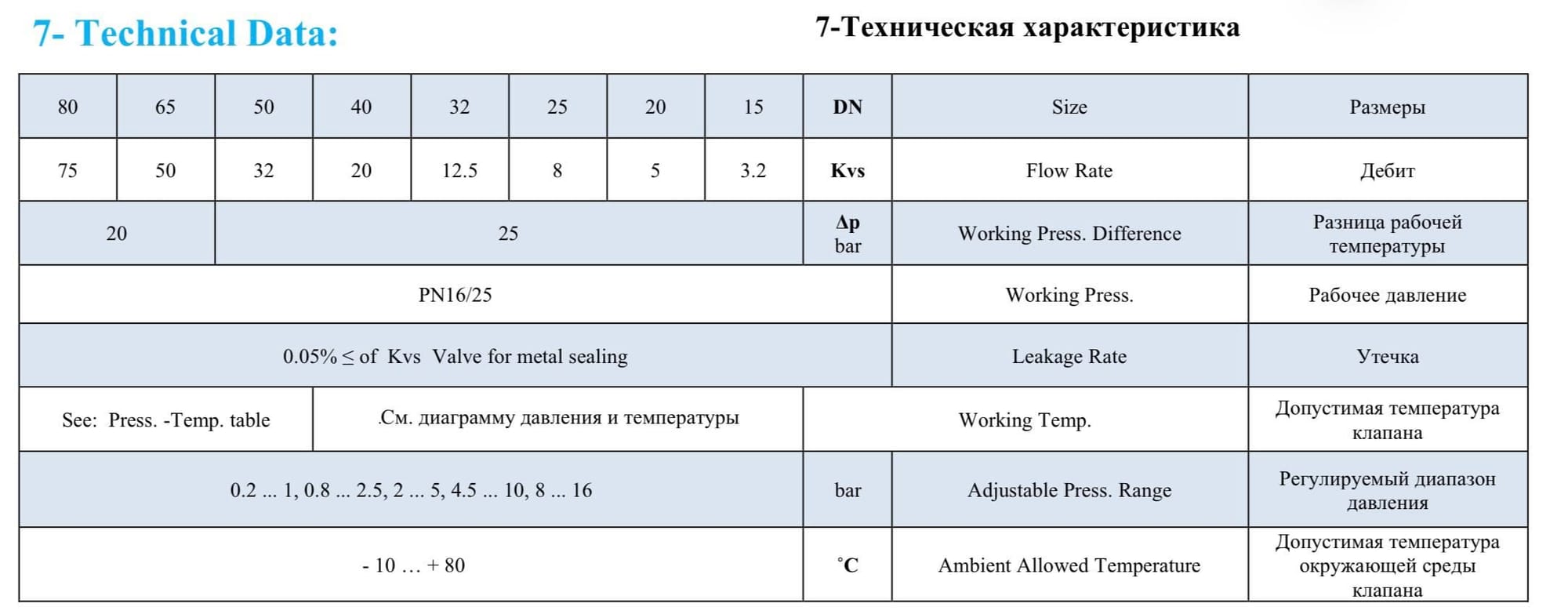

Дескрипция:

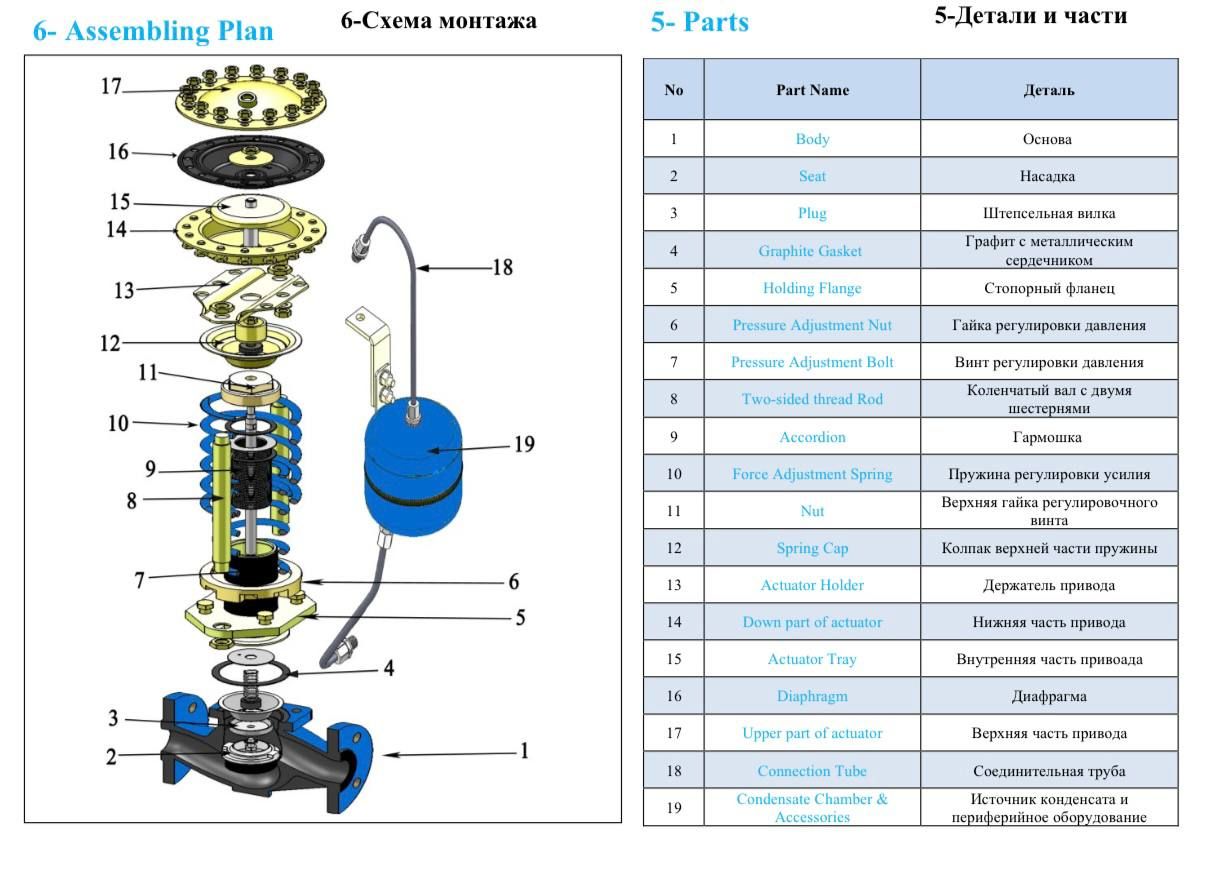

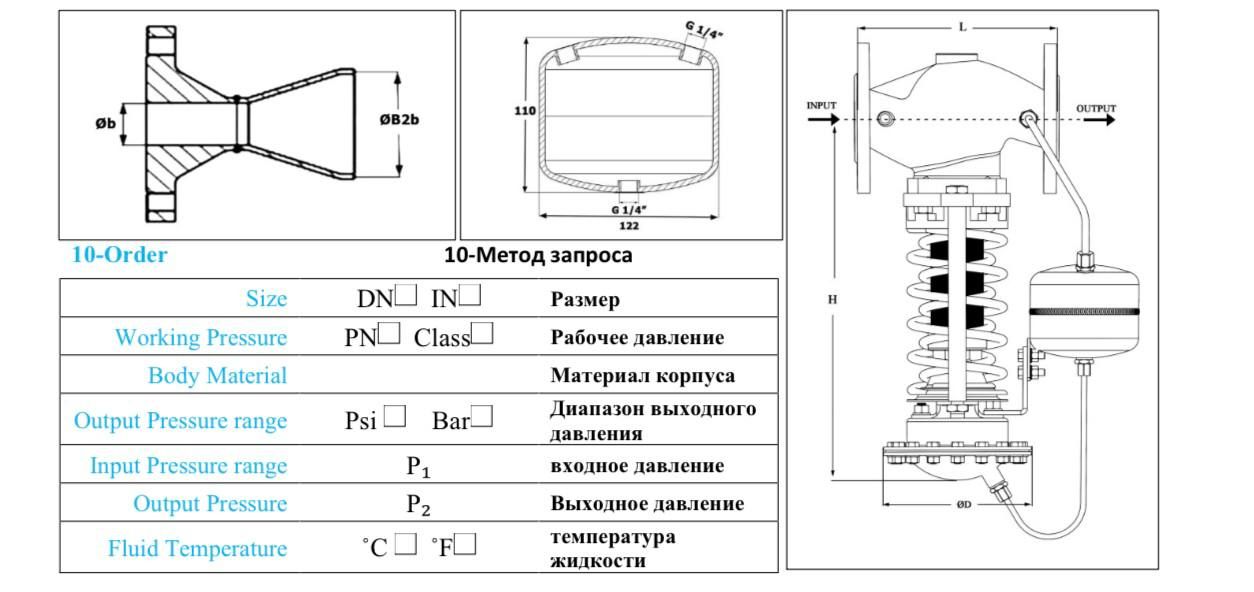

Конденсационная камера: это оборудование используется для защиты диафрагмы от избыточного тепла и воздействия пара. Перед запуском клапана эта камера должна быть заполнена водой . Линия управления (труба 3/8"): эта труба используется для передачи давления от основной линии к приводу. В старых моделях ее поставлял клиент, но теперь компания E.T.C Co. монтирует ее на клапане . Соединительный болт: для соединения линии управления с приводом и основным корпусом клапана . Отверстие для впрыска воды: для заполнения контейнера для конденсата, линии управления и привода водой . Конический редуктор: полезно дублировать выходной диаметр клапана, чтобы увеличить объем пара до требуемого количества .
