Пневматический регулирующий клапан

1 -Диапазон применения :

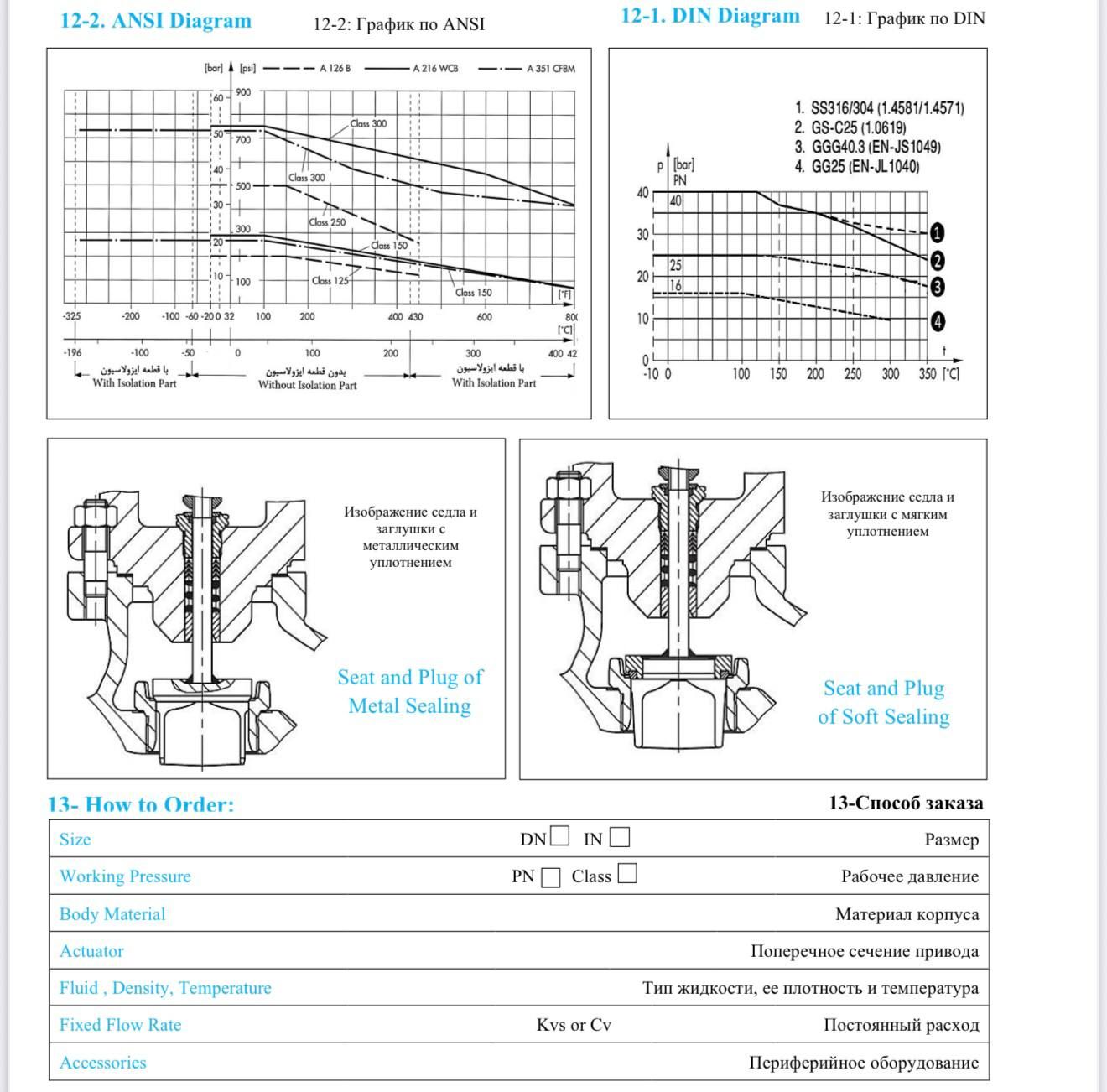

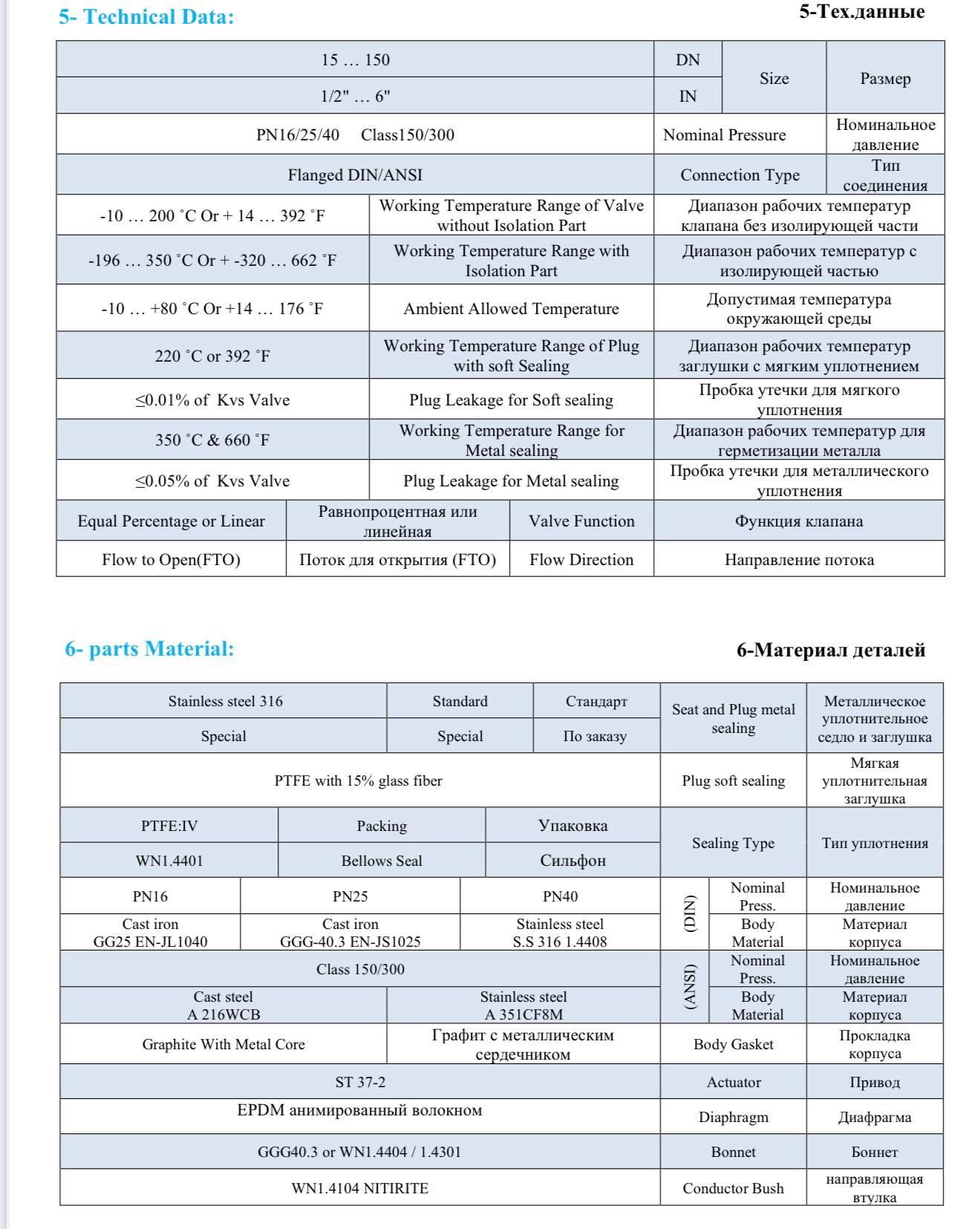

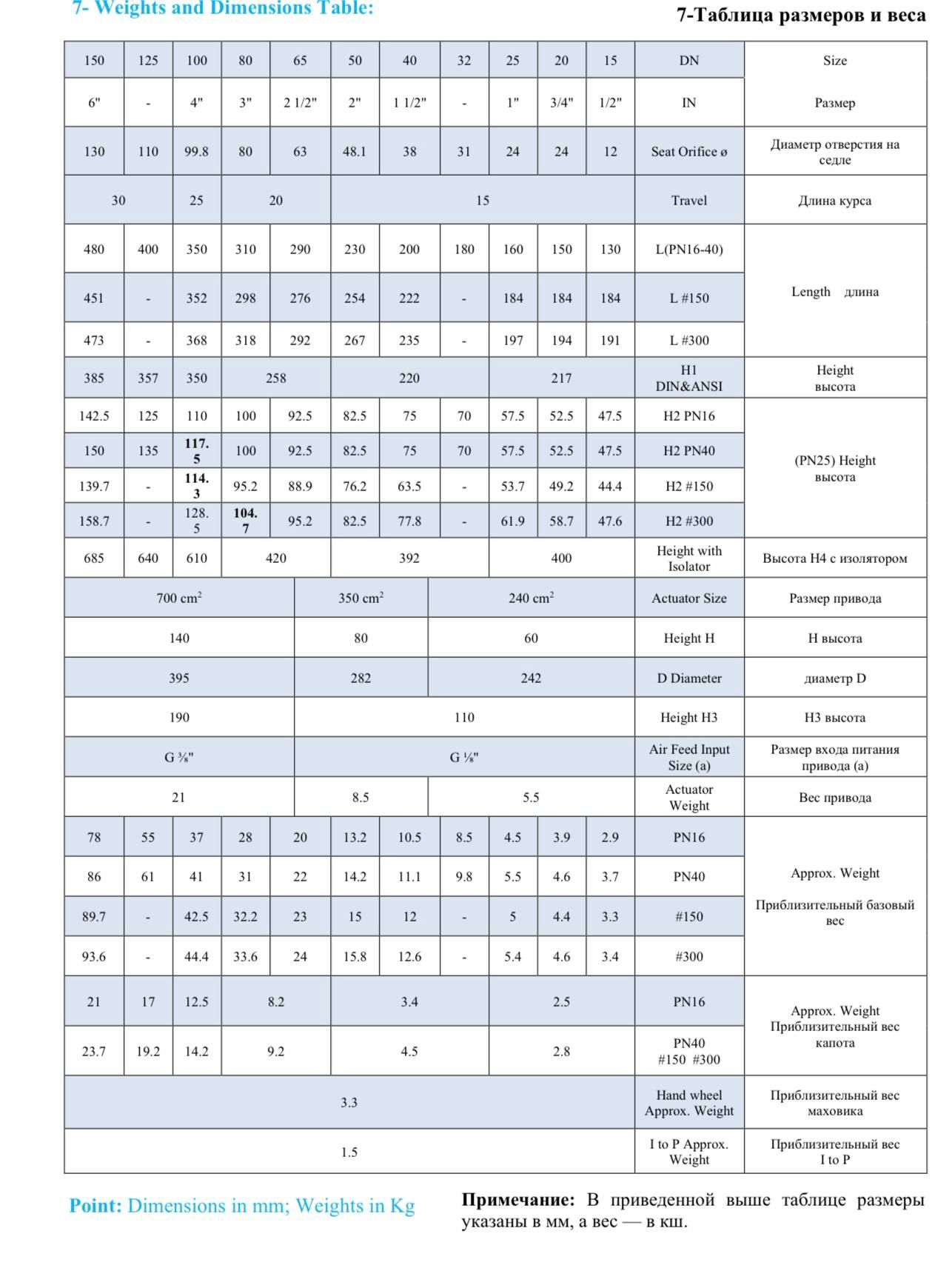

Данный клапан используется для регулирования расхода в линиях и поддержания его постоянным в регулируемом диапазоне. Это устройство производится размером от DN15 до DN150 или от 1/2" до 6" с номинальным давлением от PN16 до PN40 или рабочим классом от 150 до 300 и максимальной рабочей температурой 350℃ или 662°F и в соответствии со стандартами DIN или ANSI. А на различных промышленных и специализированных объектах, имеющих систему сжатого воздуха, его применяют для паропроводов, жидкостей и негорючих газов .

2-Функция :

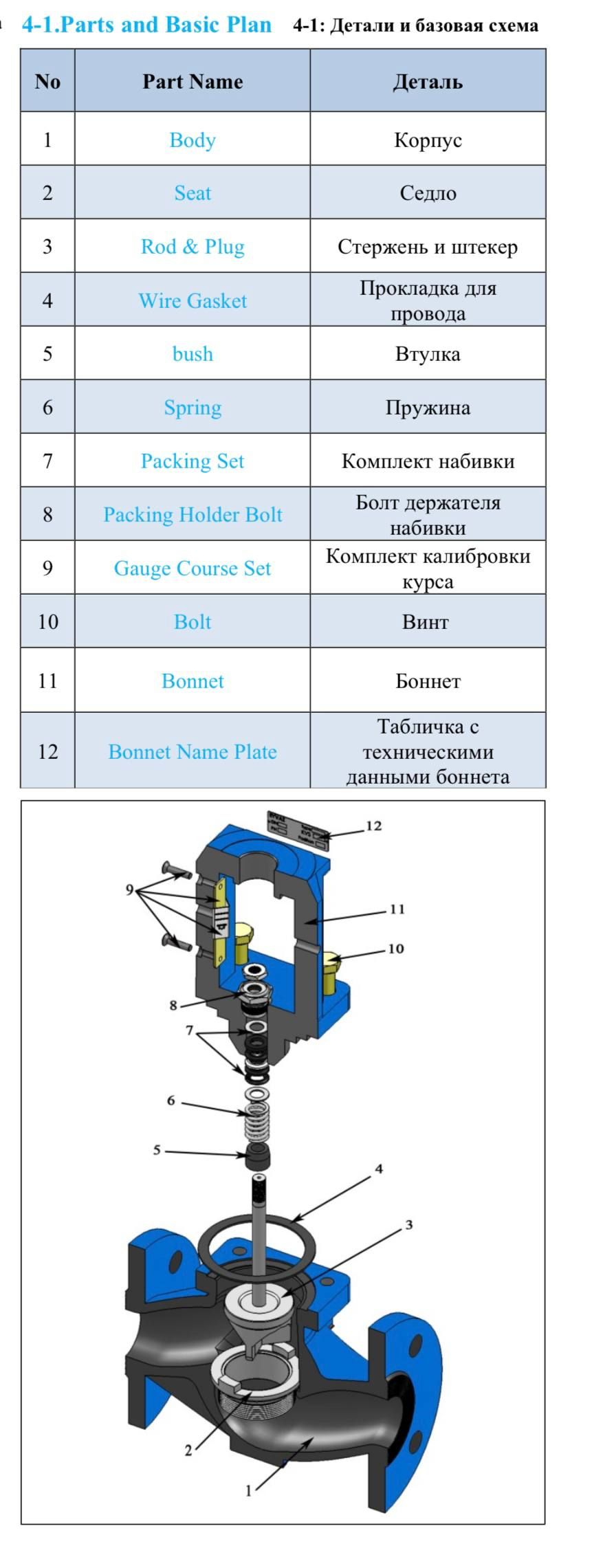

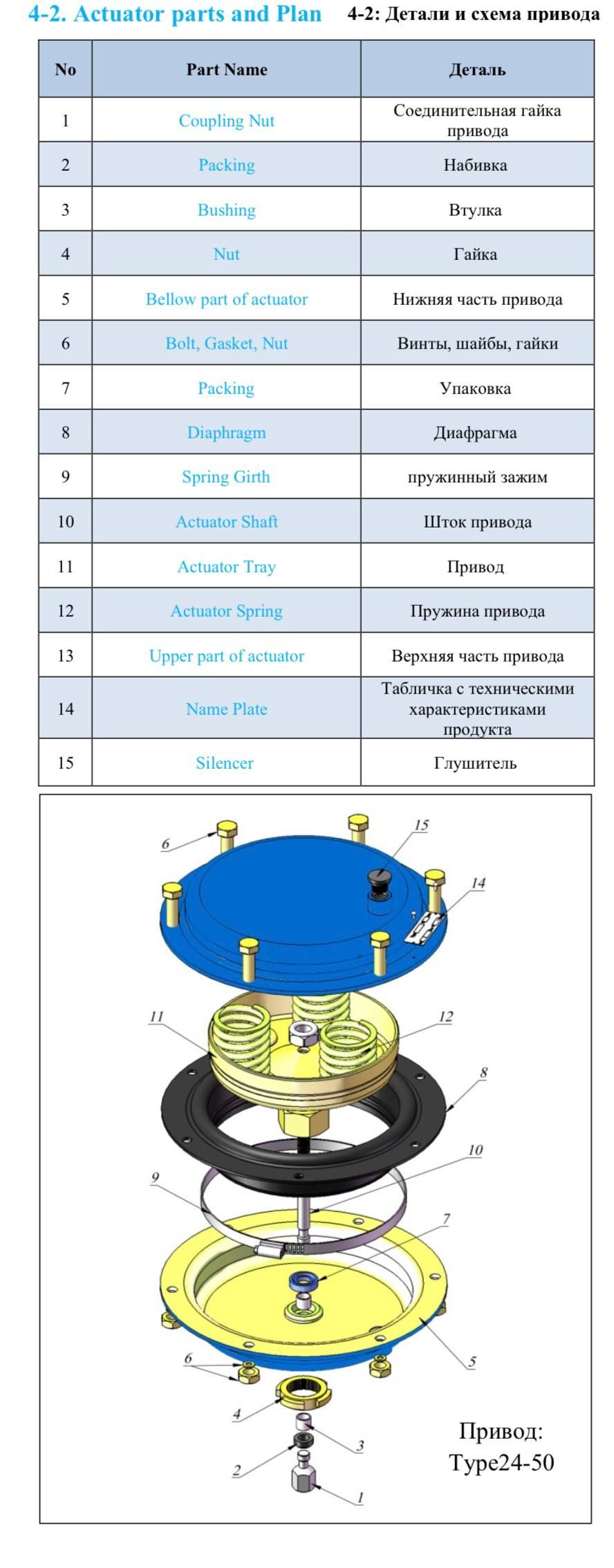

Этот регулирующий клапан может контролировать скорость потока с помощью силы сжатого воздуха и мембранного привода. Этот клапан может быть нормально открытым или закрытым, что возможно за счет изменения состояния пружин внутри привода. Привод этого регулирующего клапана перемещает вал, соединенный с приводом,постепенно изменяя давление воздуха внутри него и изменяя расстояние между седлом и плунжером, в результате чего можно контролировать поток жидкости. Давление воздуха внутри привода может регулироваться регулятором и преобразователями I/P посредством тока 4...20 мA.

3-Установка :

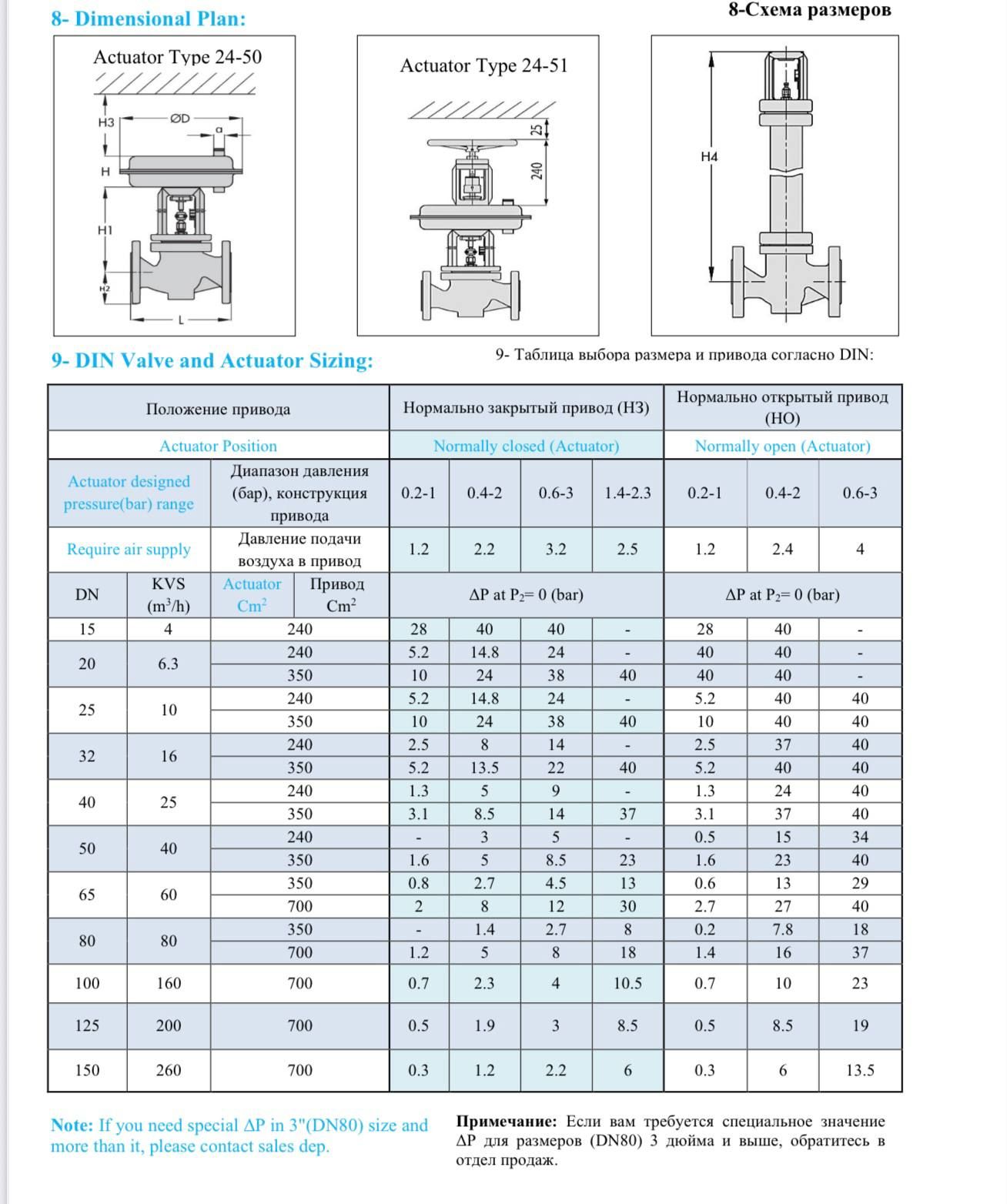

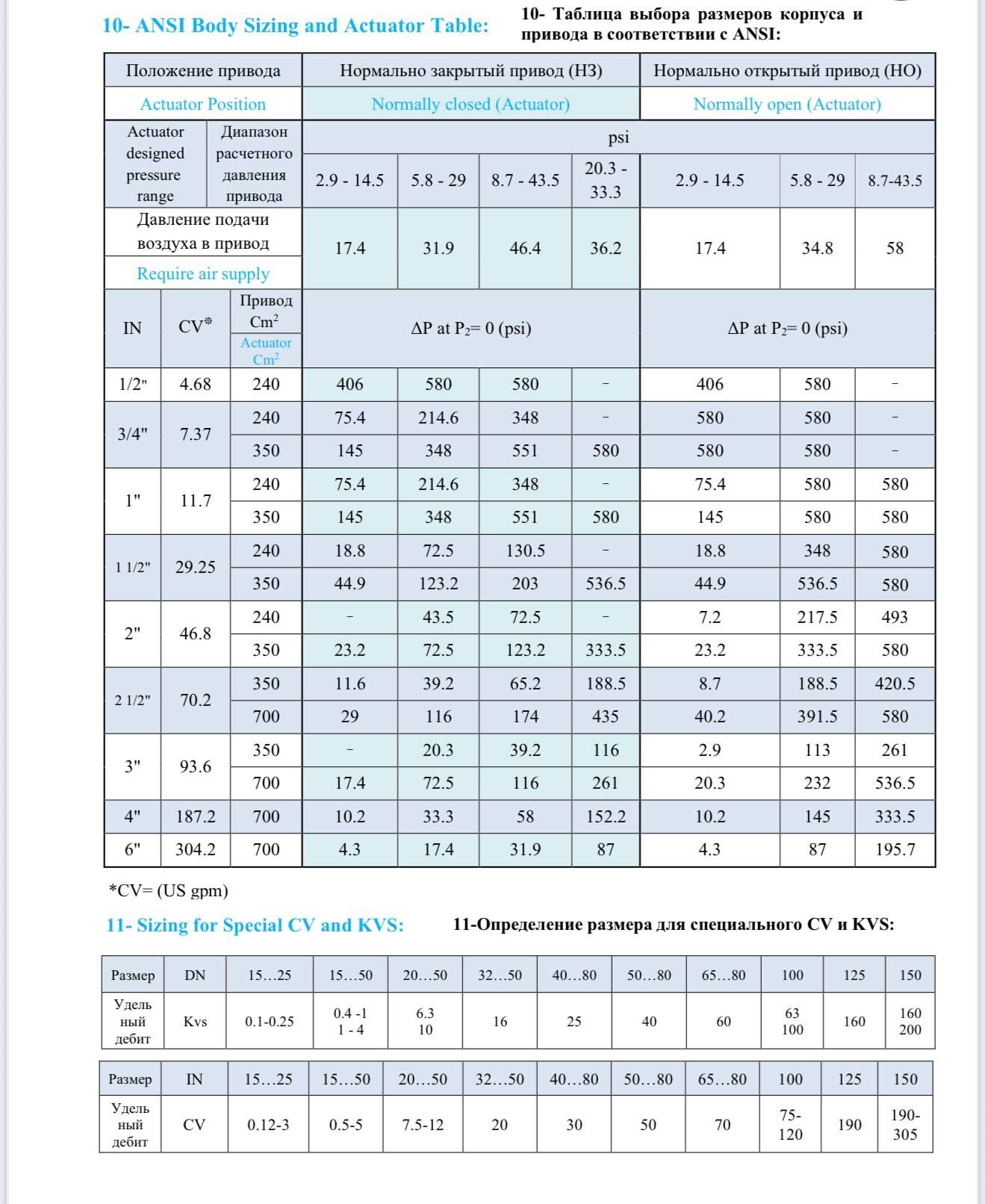

Этот клапан подходит только для установки в горизонтальных трубопроводах. Направление потока в клапане должно соответствовать стрелке на его корпусе, а привод устройства должен быть установлен вертикально . В случае, если жидкостью является пар, для защитыклапана от его конденсации трубопровод должен быть установлен с умеренным уклоном в сторону направления потока или можно использовать конденсатоотводчик. После установки необходимо убедиться, что клапан не зажат в трубопроводе. В соответствии с сокращением давления на выходе клапана рекомендуется выбирать больший диаметр для выходного трубопровода клапана. Чтобы избежать вибрации, можно использовать опорную стойку, а для предотвращения попадания нежелательных частиц в клапан используйте соответствующий сетчатый фильтр на его входной части. Для установки давление сжатого воздуха должно быть повышено до требуемого давления привода с помощью регулятора. Сжатый воздух, требуемый приводом, можно рассчитать по его таблице или заводской табличке на приводе. Это необходимо выполнять когда клапан полностью закрыт или открыт, и при этом обратить внимание на разницу между входным и выходным давлением.

Внимание: если клапан используется для постепенного регулирования расхода, значит

сначала воздух регулятора должен попасть внутрь I в P, а затем он будет проводить воздух к приводу. Если клапан типа Вкл/Выкл, I в P больше не нужен,и воздух напрямую поступает внутрь электромагнитного клапана, а затем поступает в

привод. Стоит отметить, что уплотнение специфично для разных жидкостей. Например, для едких кислот и горячих масел между валом и крышкой необходимо разместить механическое уплотнение (сильфон), чтобы повысить надежность уплотнения. Если температура жидкости больше +200 °C или меньше -10 °C, необходимо использовать изолирующую деталь для защиты диафрагмы и электрических деталей (I в P) . Внимание: для регулирования I в P и его установки и настройки используйте руководство I в P. При использовании I в P обратите внимание на его тип.
