Переключатель уровня (PLS 20-10)

1 -Рабочий диапазон:

Реле уровня Pear типа PLS 20-10 полезно для контроля уровня жидкостей. Его рабочие характеристики: рабочее давление 4 бар, рабочая температура 50 °C или 122 °F. Это устройство используется в резервуарах для воды, кислоты, химикатов, а также в насосных станциях, бетонных резервуарах, карстовых воронках и колодца

2- Функция:

Функция PLS 20-10 основана на электромеханике. Он разработан для простого управления и состоит из поплавкового шарика из полипропилена и специального кабеля из ПВХ. Это устройство подвешивается к месту, где вы хотите контролировать жидкость (макс. 40 м в жидкости). При увеличении и направлении уровня жидкости к устройству, положение поплавка изменяется и становится горизонтальным. В результате этого стальная дробь, которая обычно находится на рычаге концевого выключателя, отключается и передает переключатель. На PLS 20-10 подготовлен грузило, предотвращающее всплывание шарика, пока уровень жидкости повышается. Всякий раз, когда уровень жидкости понижается, эта функция инвертируется. Таким образом, концевой выключатель посылает команды ВКЛ-ВЫКЛ в электрические цепи для управления насосами и сигнальными устройствами. Все пластиковые детали привинчены или приварены

3-Установка:

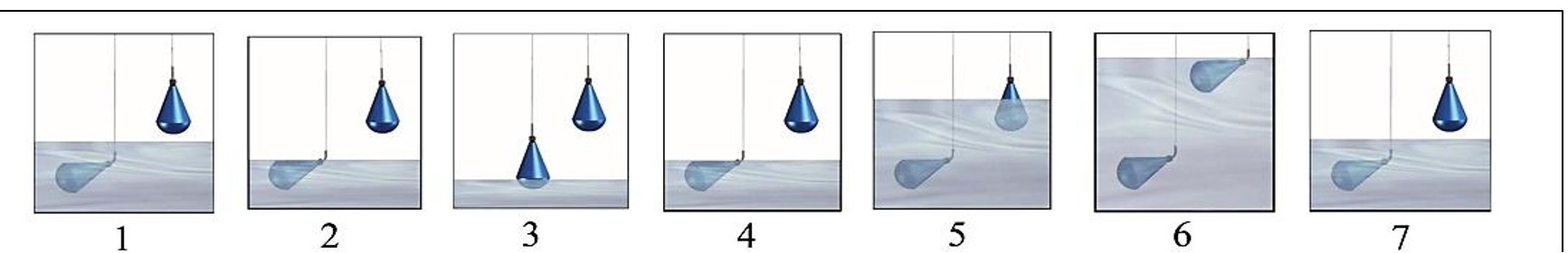

Установите тип PLS 20-10 на уровень, который вам нужно контролировать, а затем закрепите заглушку на резервуарах. Регулятор уровня жидкости может использоваться с 24 В переменного тока и в соответствии с различными запросами может использовать одно или несколько устройств для зарядки или разрядки или сигнализации резервуаров жидкости. Функция этого типа показана на следующих рисунках.

Техническая таблица и материал деталей:

Для пустоты следует использовать длину более 20 м, поскольку кабель тяжелый и переключатель уровня также, поэтому не возможно использовать этот тип.

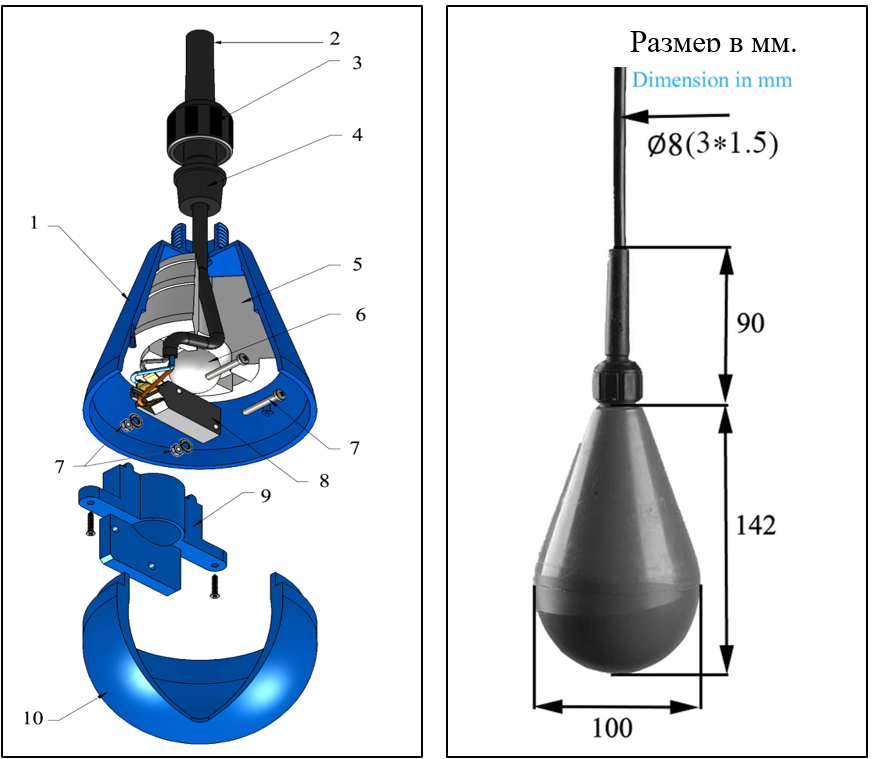

Таблица деталей, планы сборки и размеров
