Механический переключатель уровня (MLS 20-02)

1- Рабочий диапазон:

Реле уровня типа MLS 20-02 является эффективным устройством для контроля уровня жидкостей. Рабочие характеристики: рабочее давление 6 бар, резьбовое соединение 1" BSP, рабочая температура 100 °C или 212 °F. Данное устройство используется в резервуарах для воды, топлива, аэраторах DE и котлах для конденсата и т. д.

2 -Функция:

Функция данного устройства основана на электромеханике. При изменении уровня жидкости поплавковый шарик с присоединенным рычагом двигается вверх и вниз (вертикально). Движение поплавка передаётся через стержень стимулятора микропереключателя и вызывает запуск или остановку концевых выключателей, которые есть в устройстве. Таким образом, команды ВКЛ-ВЫКЛ отправляются в электрическую цепь и управляют электрическим оборудованием, таким как электронасосы, электромагнитные клапаны и т. д., а также с помощью отверстий, которые подготовлены на рычаге, можно контролировать высоту.  Данное устройство имеет два отдельных концевых выключателя, их можно использовать в разных электрических цепях.

3- Установка:

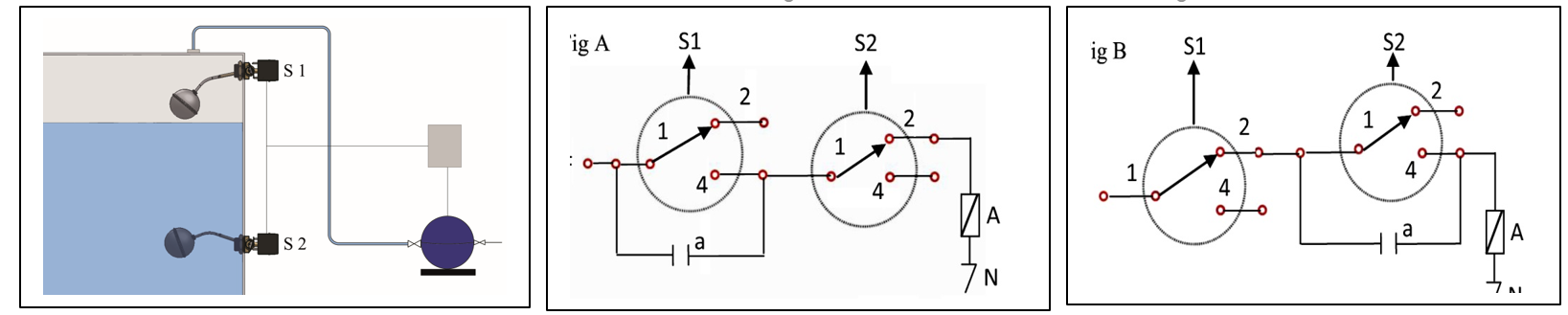

Контроллер уровня жидкости типа MLS 20-02 может устанавливаться горизонтально на ободках резервуаров с помощью резьбового соединения. Для установки этого устройства необходимо подготовить металлическое гнездо размером 1" на ободе резервуаров, а затем собрать регулятор уровня на гнезде в реберной форме. В месте соединения устройства имеется гайка, с помощью которой регулируется и устанавливается местоположение устройства. На следующих рисунках показана проводка этого устройства, рис. (A) для заполнения и рис. (B) для слива резервуаров.

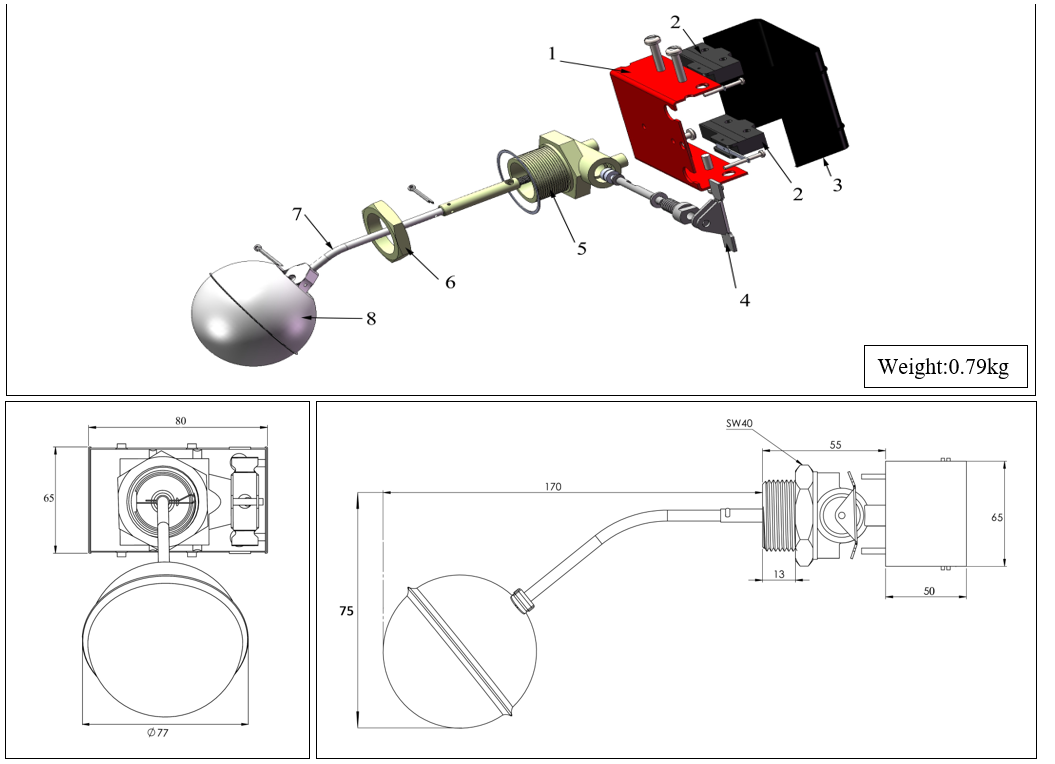

 Технические характеристики и материалы детал:
