Магнитный уровнемер (MLG 20-55)

1- Рабочий диапазон:

Магнитный уровнемер типа MLG 20-55 используется для определения и контроля уровня жидкостей (от 0,3 до 18 метров). Его рабочие характеристики: рабочее номинальное давление PN16 - PN250, рабочий класс 150/1500, фланцевое соединение от 1/2" до 2" и резьбовое соединение от 1/2" до 1" и рабочая температура 555°C или 1031° F. Это устройство производится на основе стандарта DIN или ANSI и используется в резервуарах для воды, топлива, кислоты, химикатов, а также в паровых, водогрейных котлах, нефтяной, газовой, нефтехимической и фармацевтической промышленности.

2-Функции:

Это устройство было разработано на основе физических принципов, давления жидкостей, электромагнитных свойств, притяжения и отталкивания полюсов. Корпус уровнемера представляет собой трубку, которая соединена с резервуаром вертикально с помощью соответствующих фланцев. Жидкость внутри резервуара направляется в трубку через нижнее сопло, и это заставляет поплавок магнитного шарика. Когда уровень жидкости изменяется, поплавок перемещается и сталкивается с заслонками, затем меняет их цвет, и, следовательно, можно наблюдать уровень жидкости в резервуаре. Используя датчики, которые установлены на этом устройстве, требуемые команды напрямую отправляются на его основные электрические панели или с другой электронной панелью, уровень жидкости внутри резервуаров может контролироваться и фиксироваться на небольшой высоте автоматически путем запуска и остановки электронасосов подачи, или на этом устройстве может быть установлен датчик уровня и отправлять выходной ток (4…20 mА) или (0…10 V) на ПЛК, чтобы видеть и контролировать уровень жидкости в различных положениях

3-Установка

Уровнемер MLG 20-55 изготавливается на основе расстояния между центрами фланцев, которое заказывает клиент. Затем он устанавливается с помощью фланцев, размещенных на резервуарах. После прикрепления фланцев устройства к фланцам на резервуаре и получения гарантии его герметичности, откройте глухой фланец и поместите шарик в основную трубку относительно стрелки на нем. Затем осторожно прикрепите глухой фланец и заполните жидкостью указатель уровня. Затем шарик всплывает на жидкость и поднимается до уровня жидкости.

Образцы установки:

Это устройство устанавливается на резервуарах и других соответствующих местах вертикально от присоединенных фланцев. При заказе этого продукта необходимо принять во внимание положение резервуара и расстояние первого соединительного фланца от фундамента (А). Если такое расстояние невозможно, необходимо провести серьезное согласование с производителем. Если установка устройства бок о бок невозможна, может быть изготовлена конструкция с верхним монтажом. Ниже на рисунках показаны различные типы установки указателя уровня.

Плюсы использования данного устройства :

1- Из-за отсутствия механического и электрического соединения между частями внутри и снаружи жидкости, это устройство может быть установлено с большей безопасностью. 2- Возможность контроля уровня жидкости в резервуарах с большого расстояния. 3- Возможность изменения угла обзора индикаторной пластины. 4- Устойчивость и герметичность. 5- Возможность изготовления для высоких температур и рабочего давления. 6- Возможность изготовления для верхнего и бокового монтажа. 7- Возможность отправки электрических команд (ВКЛ.-ВЫКЛ.) или передачи (4-20 мА) или тока (0…10 В). 8- Возможность регулировки положений монтажа датчиков. 9- Возможность использования большего количества датчиков для повышен ия коэффициента безопасности устройства.

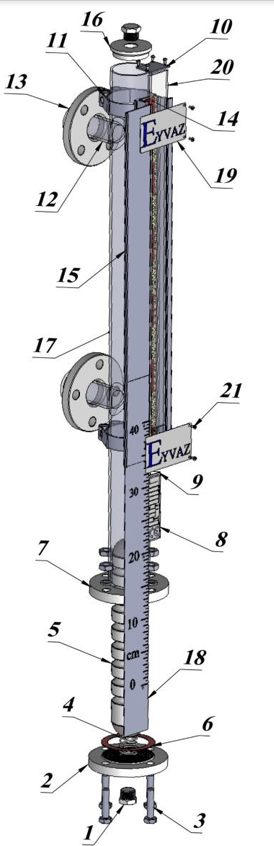

План сборки и детали:

Название детали	Part Name	No
Сливной болт	Drain Bolt	1
Глухой фланец	Blind Flange	2
Болт, Гайка, Прокладка	Bolt, Nut, Gasket	3
пружина амортизатора	Spring	4
Поплавок	Float	5
Спирально-навитая прокладка	Spiral Wound Gasket	6
Фланцевое гнездо	Socket Flange	7
Фирменная табличка	Name Plate	8
Основание таблички	Name-plate Base	9
Держатель	Holder	10
Выключатель индикатор	Girth	11
Соединение сопла	Connection Nozzle	12
Соединительный фланец	Connection Flange	13
лоскут	Flap	14
Индикатор	Indicator	15
колпак	Cap	16
Основной корпус	Body	17
Шкала	Scale	18
Фирменная табличка EYVAZ	EYVAZ name plate	19
Стекло	Glass	20
Винт	Screw	21

Материал деталей:

Примечание: если жидкость едкая с максимальной рабочей  температуры 60°C и максимальное рабочее давление 6 бар,  то в таком случае клиент может заказать плавающий шар из ПП, ПВХ

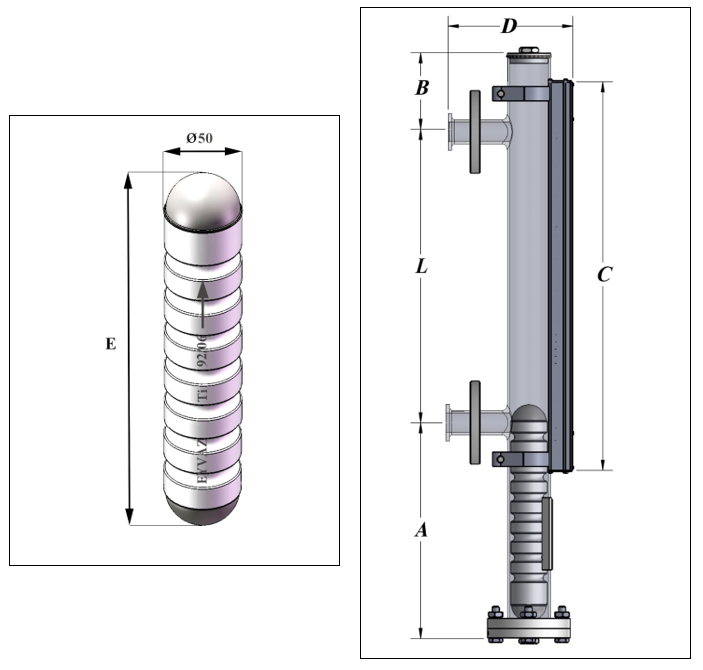

Пространственный план

Описания:

Размер расположения шара

L - Центр к центру сопел, подключенных к баку

B -  Расстояние между верхним соплом указателя уровня и концом устройства

C - Общая длина устройства

D - Расстояние между патрубками и устройством

E - Длина шара (изменяется в зависимости от плотности жидкости)

Размеры фланцев по DIN PN 16-40

Размеры фланцев соответствуют стандарту ASME #150

Размер фланцев соответствуют стандарту ASME #300 , #600
