Магнитный датчик уровня ( MLT 20-21)
Номинальное давление : PN16 , PN40 максимальная рабочая температура: 150° C Тип подключения : резьбовое или фланцевое соединение.
- Доставка:
Подробнее
- Рабочий диапазон:
Датчик уровня MLT 20-21 используется для контроля уровня жидкости в резервуаре. Номинальное давление PN16/40, максимальная рабочая температура 150 °C (302 °F). Можно использовать резьбовое или фланцевое соединение. MLT 20-21 может использоваться в нефтехимической промышленности, на нефтеперерабатывающих заводах, электростанциях, промышленных проектах и водоочистных сооружениях; в частности, в кислотных резервуарах, сосудах под давлением, конденсатных баках, деаэраторах и топливных/водяных резервуарах.
Функция:
Электромагнитные и жидкостные силы давления являются основой конструкции MLT 20-21. Это устройство может быть установлено сверху или по бокам резервуара; это лучший выбор для индикации и контроля уровня жидкости в подземных резервуарах. Изменения уровня жидкости перемещают поплавок вверх и вниз, и в результате вышеупомянутых физических сил датчики и резисторы внутри трубки генерируют силу тока (4….20 мА) или напряжение (0…10 В) на выходе. Этот выходной сигнал может быть передан на панель управления для отображения уровня жидкости в процентах. Кроме того, команды переключения могут быть сохранены во внутренней памяти CP-23 для управления уровнями жидкости путем включения/выключения электронасосов на двух назначенных уровнях жидкости. При необходимости могут использоваться и другие приводы, кроме электронасосов. Ток 4-20 мА может быть отправлен непосредственно на ПЛК, чтобы пользователь мог наблюдать уровень жидкости в процентах в диспетчерской и отправлять команды включения/выключения. Все мокрые детали изготовлены из нержавеющей стали, что гарантирует высокий уровень прочности. Это устройство полностью водонепроницаемо.
Установка:
Это оборудование может быть установлено на верхней части резервуаров через резьбовое или фланцевое соединение, где того требуют обстоятельства (например, в подземных резервуарах). Если высота резервуара превышает 1500 мм, на дне резервуара следует установить направляющую, чтобы избежать повреждения трубки в результате турбулентности жидкости или других форм давления. Если требуется боковая установка, MLT 20-21 можно разместить внутри камеры, которая соединена с одной стороной резервуара с помощью двух патрубков.
Технические и материальные данные:
Номинальное давление | Nominal Pressure | PN16/40 |
Рабочая температура | Working Temperature | -10 …+150 ˚C |
Мин. и макс. длины | Min. & Max. lengths | 300mm … 2500mm |
Защита от проникновения ПЫЛИ | Ingress Protection | IP65 |
Точность | Accuracy | ± 5mm |
Мин. плотность | Min. Density | Ti 0.5 / S.S. 0.85 |
Макс. вязкость | Max. Viscosity | 400cSt |
Источник питания | Power supply | 24V DC (12-28) |
Выходной сигнал | Output signal | 4 … 20 mA or 0-10V |
Размер и тип соединения | Size & Type of connection | Flange or Screwed (DN50, 2"#150/300) |
Материал корпуса (тип Ex d) | Box Material (Ex d type) | AL |
Материал поплавка | Ball Float Material | SS304/316 /Ti |
Фланцы и другие детали, контактирующие с водой | Flanges & Other wet parts | SS304/316 |

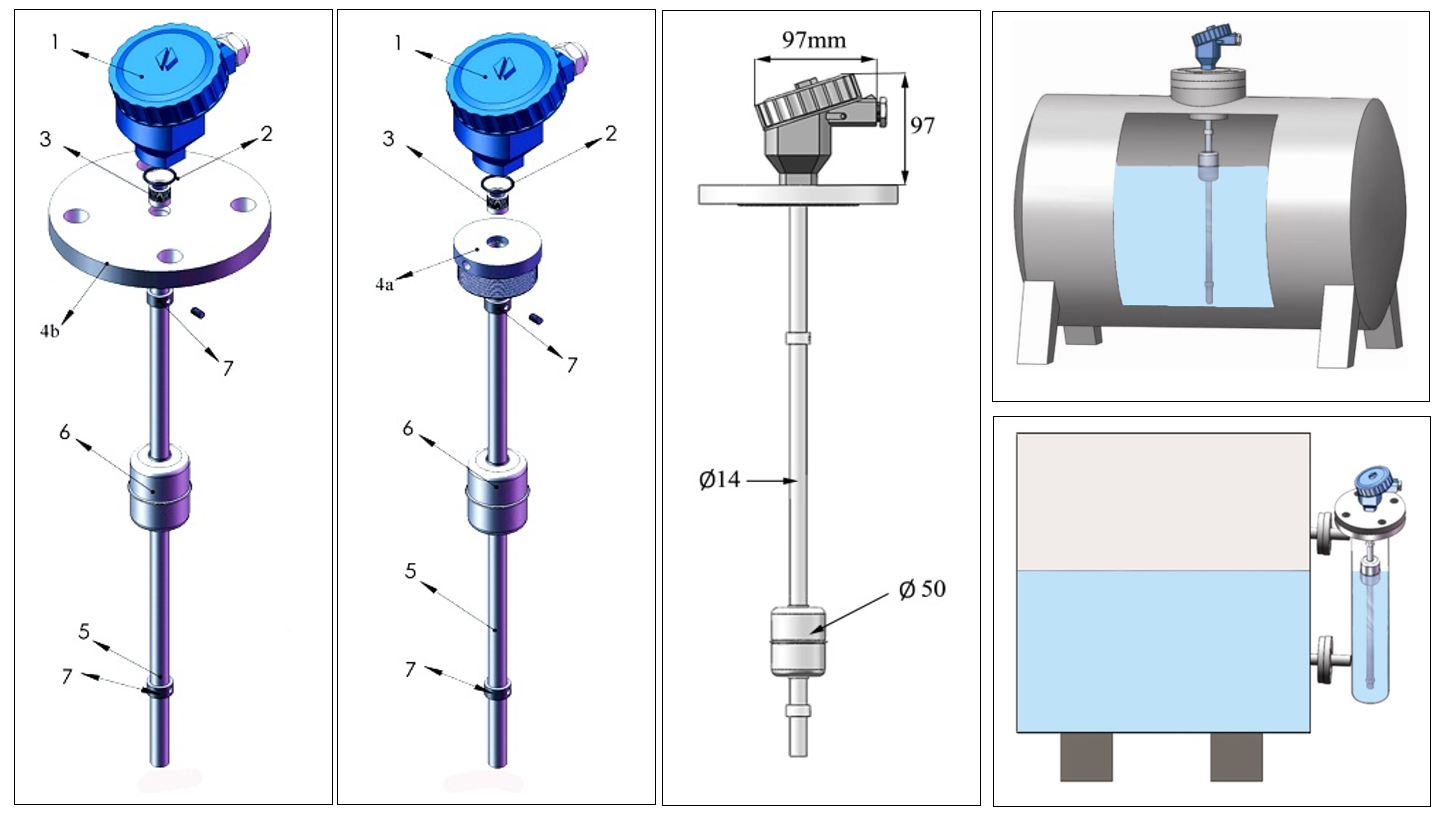

Таблица деталей, чертежи сборки и размеров
Название детали | Part Name | No | Название детали | Part Name | No |
Flange | Flange | 4b | Junction box | Junction box | 1 |
Body | Body | 5 | O-Ring | O-Ring | 2 |
Ball Float | Ball Float | 6 | Box Holder | Box Holder | 3 |
Float stopper | Float stopper | 7 | Threads | Threads | 4a |
