Магнитный датчик уровня (MLG 20-44)

1-Диапазон применения:

Этот тип магнитного уровня предназначен для котла, они готовы к поставке в стандартном размере котла. Материал его фланца - углеродистая сталь, а размер соединения - 1/2", 3/4"#150,300 и 1"#150 DN15, 20, 25 PN16, 25. Рабочая температура - 300°C или 572°F. MLG 44 производится на основе стандартов DIN или ANSI.

2- Функции:

Это устройство было разработано на основе физических принципов, давления жидкостей, электромагнитных свойств, притяжения и отталкивания полюсов. Корпус уровнемера представляет собой трубку, которая соединена с резервуаром вертикально с помощью соответствующих фланцев. Жидкость внутри резервуара направляется в трубку через нижнее сопло и заставляет магнитный шарик плавать. При изменении уровня жидкости поплавковый шарик перемещается и обращен к заслонкам, затем

3-Установка

MLG 20-44 устанавливается с помощью соединительных фланцев на противоположных фланцах котла. После установки и обеспечения полной герметизации откройте глухой фланец на конце устройства и закрепите на нем поплавок в соответствии с вспышкой на корпусе поплавка, затем снова соберите глухой фланец на его место. Отсоедините клапан между указателем уровня и соплом котла, чтобы подать жидкость в устройство. После смешивания жидкости поплавок поднимается вместе с этим током. В случае, если у вас недостаточно информации о PH или жесткости воды, используйте поплавок с титановым материалом.

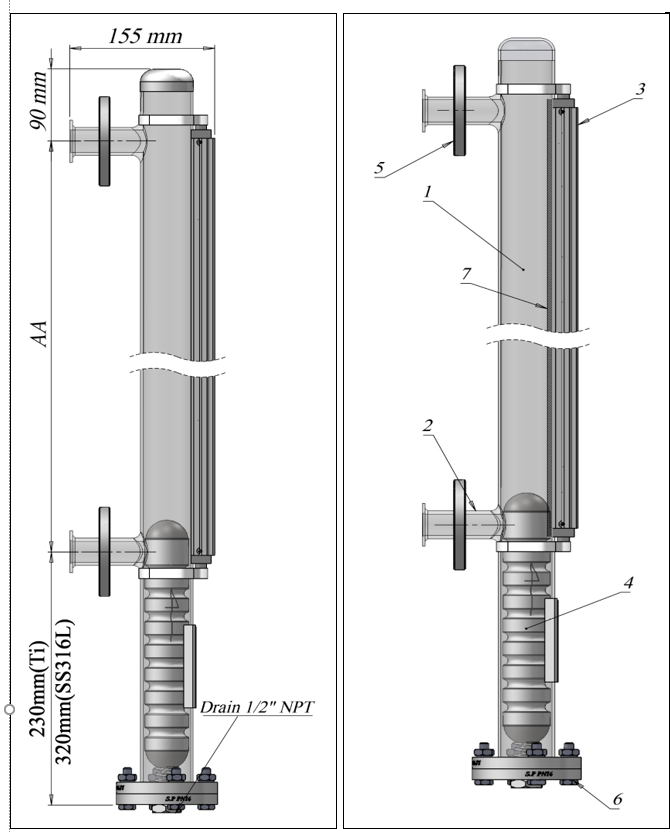

План сборки и детали:
