Двухтопливная горелка RLGB-255
Модель: Двухтопливная горелка RLGB-255 Мощность: 580–2400 кВт Тип топлива: ГАЗ / ЛЁГКОЕ ЖИДКОЕ ТОПЛИВО Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:4 Класс NOx: II (газ) / II (жидкое топливо) Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|
| Тепловая мощность | 580–2400 / 500–2065 | кВт / Мкал/ч |
| Класс NOx | II (газ) / II (жидкое топливо) | — |
| Коэффициент регулирования мощности | 1:4 | — |
| Номинальная мощность на газе G20 | 580–2400 | кВт |
| Расход газа G20 | 58–240 | м³/ч |
| Номинальная мощность на газе G25 | 580–2400 | кВт |
| Расход газа G25 | 67–279 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 620–2400 | кВт |
| Расход СУГ (LPG) | 24–93 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | 580–2400 | кВт |
| Расход лёгкого жидкого топлива | 49–202 | кг/ч |
| Давление газа на входе (низкое давление) | 85–360 | мбар |
| Размер входного газового патрубка (низкое давление) | DN 65 – Rp 2 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 5,5 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Модель насоса | J7 | — |
| Мощность двигателя насоса | 0,55 | кВт |
| Скорость вращения двигателя насоса | 2840 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | Двухступенчатый | — |
| Центробежный вентилятор | 360 × 80 × 28 | мм |
| Степень защиты IP (согласно ISIRI 2868) | IP43 | — |

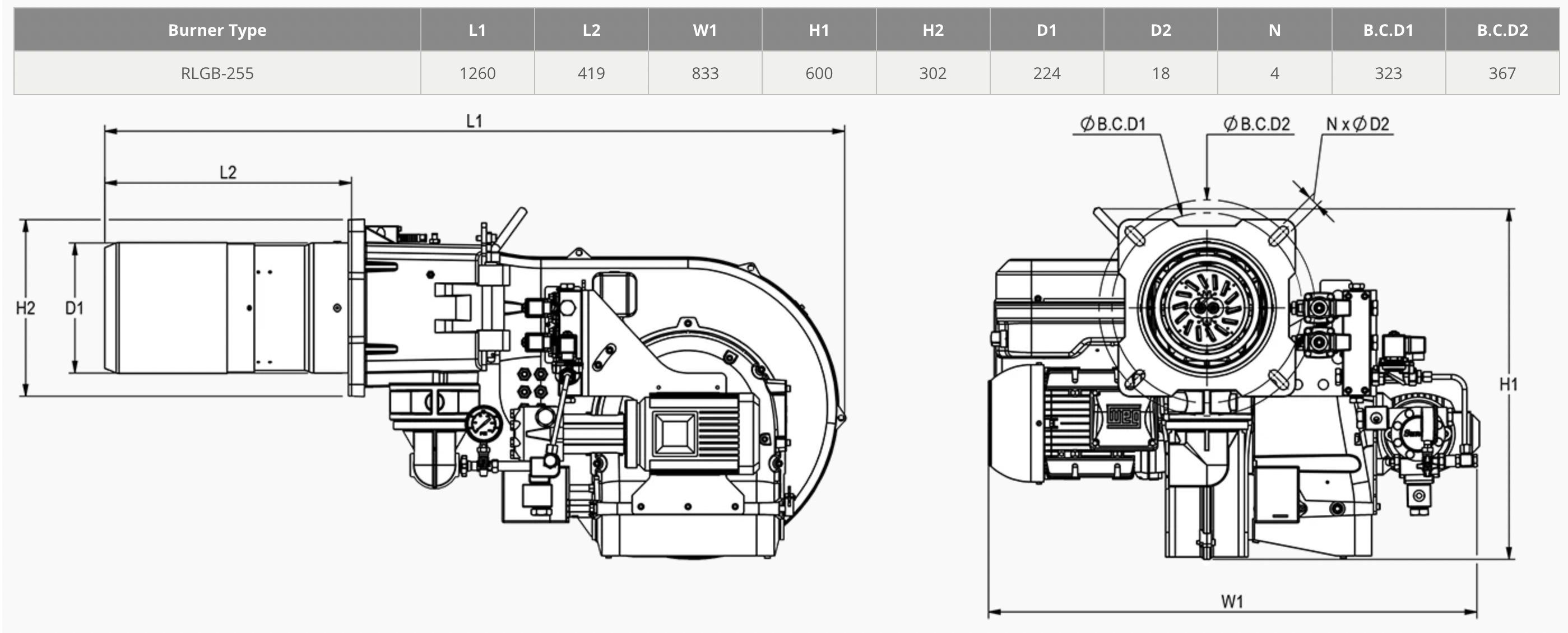

| Габаритные размеры | 1213 × 876 × 600 | мм |
| Вес | 118 | кг |
Техническое описание двухступенчатой двухтопливной горелки RLGB-255
- Двухступенчатая горелка с диапазоном мощности 580–2400 кВт при работе на газе (для G20: 58–240 Нм³/ч), коэффициентом регулирования мощности 1:5 и классом NOx II.
- Двухступенчатая горелка с диапазоном мощности 580–2400 кВт при работе на лёгком жидком топливе (расход 48–202 кг/ч), коэффициентом регулирования мощности 1:5 и классом NOx II.
- Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
- Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
- Горелка включает: механические компоненты, головку горелки, пламенную трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии и линии жидкого топлива.
- Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или требований заказчика.
- Контроллер включает основной блок управления, датчик пламени и сервопривод.
- Газовая рампа включает: фильтр, регулятор давления, основной и двухступенчатый клапаны, манометры, реле максимального давления, реле минимального давления и реле контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
- Рекомендуемые варианты газовой рампы:
- Rp 2, раздельная газовая рампа низкого давления — входное давление 124–360 мбар.
- Rp 2, раздельная газовая рампа низкого давления — входное давление 84–360 мбар.
- При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
- Система подачи лёгкого жидкого топлива включает: отдельный электродвигатель насоса, насос с регулирующим клапаном давления, два основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи, манометр на линии подачи и две форсунки для двухступенчатой работы. Все компоненты соответствуют требованиям BS-EN 267.
- Преимущества: оптимизированная конструкция, независимые электродвигатели насоса топлива и вентилятора, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
- Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 5,5 кВт, 3 фазы, 380–400 В, 50 Гц, 2840 об/мин
- Электродвигатель насоса лёгкого жидкого топлива: 0,55 кВт, 380–400 В, 50 Гц, 2890 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 85 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: ≈118 кг
- Размеры упаковки (Д × Ш × В): ≈1320 × 1000 × 750 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
- Стандарты: BS-EN 676 и BS-EN 267
