Двухтопливная горелка RLGB-175/LN
Модель: Двухтопливная горелка RLGB-175/LN Мощность: 320–1800 кВт Тип топлива: ГАЗ / ЛЁГКОЕ ЖИДКОЕ ТОПЛИВО Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:5 Класс NOx: III (газ) / II (жидкое топливо) Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|

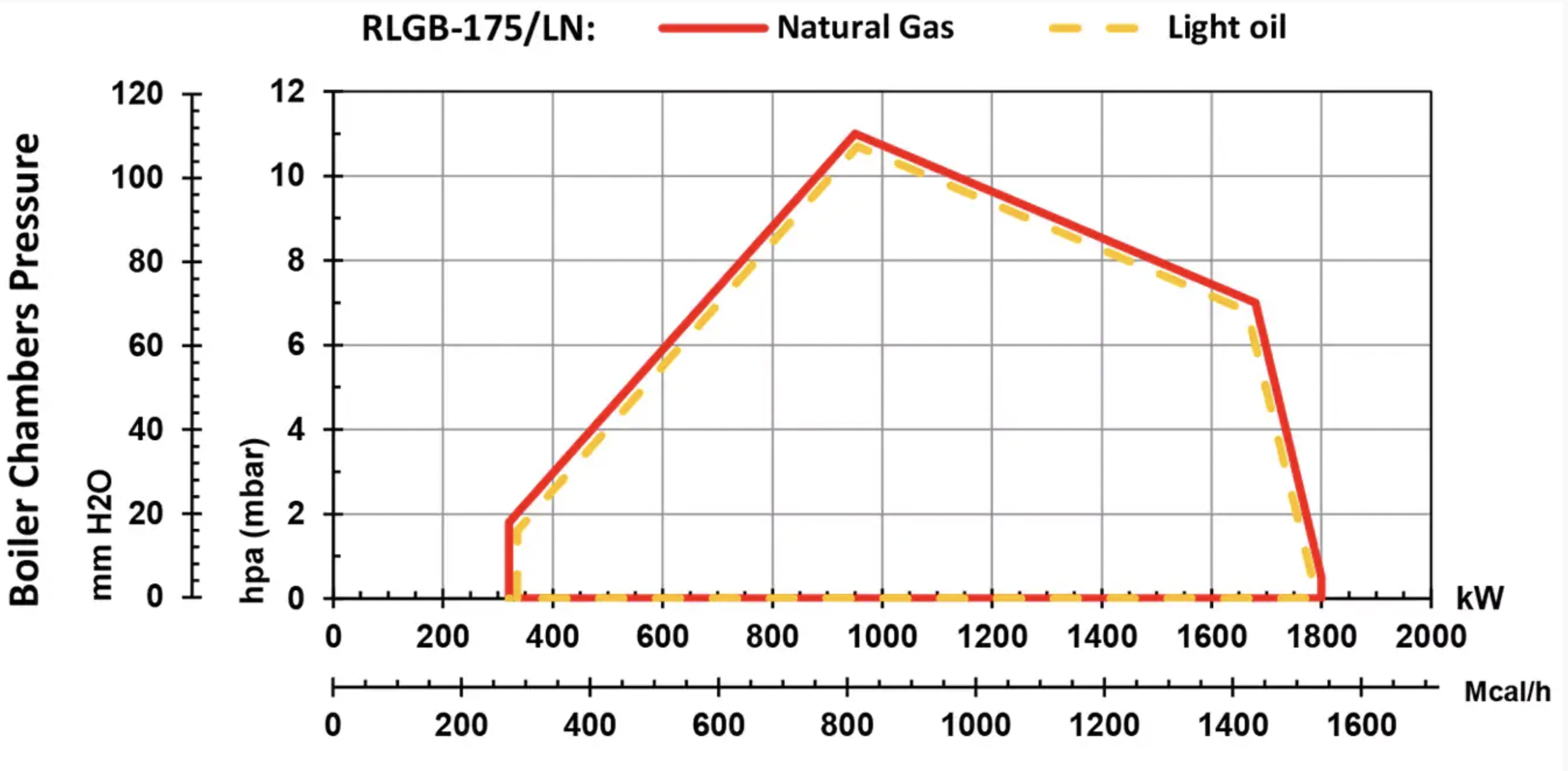

| Тепловая мощность | 320–1800 / 275–1549 | кВт / Мкал/ч |
| Класс NOx | III (газ) / II (жидкое топливо) | — |
| Коэффициент регулирования мощности | 1:5 | — |
| Номинальная мощность на газе G20 | 320–1800 | кВт |
| Расход газа G20 | 32–180 | м³/ч |
| Номинальная мощность на газе G25 | 320–1800 | кВт |
| Расход газа G25 | 37–209 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 320–1800 | кВт |
| Расход СУГ (LPG) | 12–70 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | 320–1800 | кВт |
| Расход лёгкого жидкого топлива | 27–152 | кг/ч |
| Мощность на тяжёлом жидком топливе | — | кВт |
| Расход тяжёлого жидкого топлива | — | кг/ч |
| Давление газа на входе (низкое давление) | 75–138 | мбар |
| Давление газа на входе (высокое давление) | — | бар |
| Размер входного газового патрубка (низкое давление) | Rp 2 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 4 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Модель насоса | J7 | — |
| Мощность двигателя насоса | 0,55 | кВт |
| Скорость вращения двигателя насоса | 2840 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | Двухступенчатый | — |
| Центробежный вентилятор | 360 × 66 × 28 | мм |
| Степень защиты IP | IP43 | — |

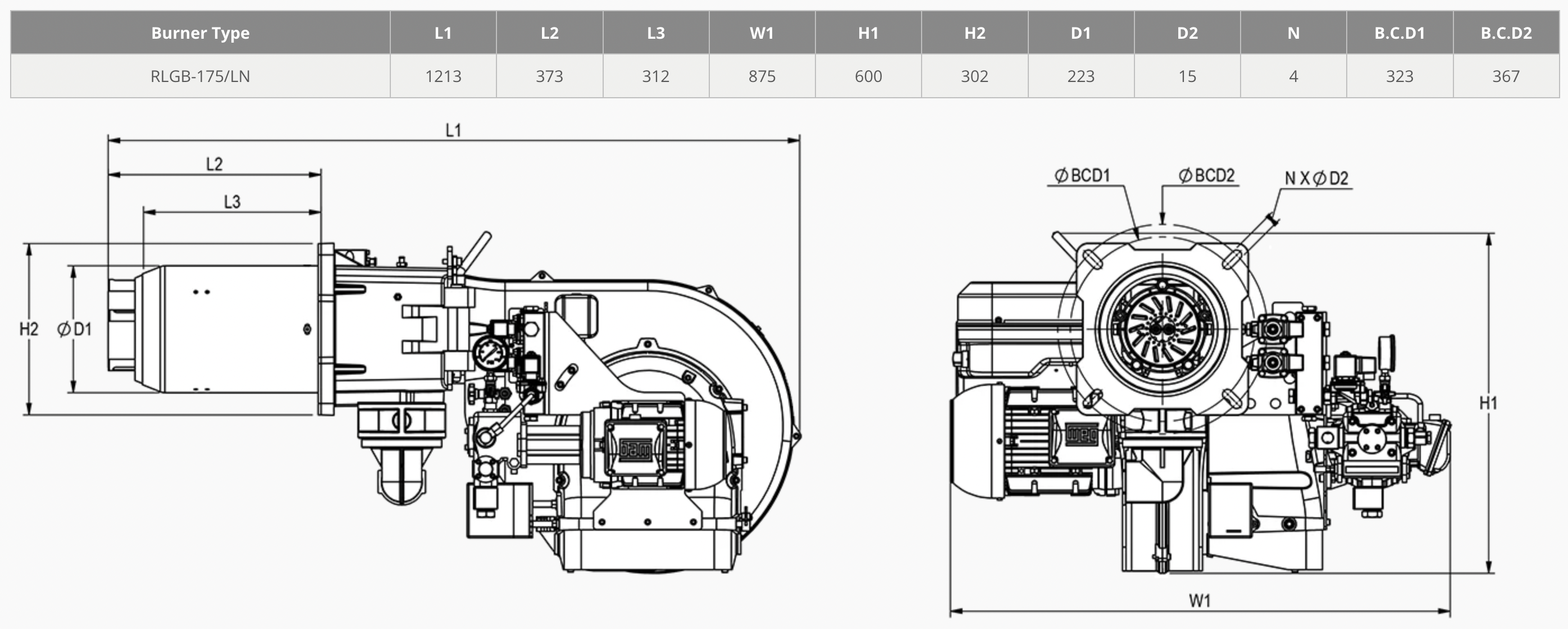

| Габаритные размеры | 1213 × 875 × 600 | мм |
| Вес | 116 | кг |
Техническое описание низкоэмиссионной двухступенчатой двухтопливной горелки RLGB-175/LN
Двухступенчатая горелка с диапазоном мощности 320–1800 кВт при работе на газе (для G20: 32–180 Нм³/ч), коэффициентом регулирования мощности 1:5 и классом NOx III.
Двухступенчатая горелка с диапазоном мощности 320–1800 кВт при работе на лёгком жидком топливе (расход 27–152 кг/ч), коэффициентом регулирования мощности 1:5 и классом NOx II.
Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, пламенную трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии и линии жидкого топлива.
Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или требований заказчика.
Контроллер включает основной блок управления, датчик пламени и сервоприводы.
Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления и контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
Рекомендуемые варианты газовой рампы:
Rp 2, моноблочная газовая рампа низкого давления — входное давление 75–360 мбар.
Rp 2, раздельная газовая рампа низкого давления — входное давление 76–360 мбар.
При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
Система подачи лёгкого жидкого топлива включает: отдельный электродвигатель насоса, насос с регулирующим клапаном давления, два основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи, манометр на линии подачи и две форсунки для двухступенчатой работы. Все компоненты соответствуют требованиям BS-EN 267.
Преимущества: оптимизированная конструкция, высокий коэффициент регулирования мощности, независимые электродвигатели насоса топлива и вентилятора, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 4 кВт, 3 фазы, 380–400 В, 50 Гц, 2840 об/мин
- Электродвигатель насоса лёгкого жидкого топлива: 0,55 кВт, 380–400 В, 50 Гц, 2890 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 80,5 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: ≈116 кг
- Размеры упаковки (Д × Ш × В): ≈1430 × 970 × 730 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
- Стандарты: BS-EN 676 и BS-EN 267
