Двухтопливная горелка RLGB-85
Модель: Двухтопливная горелка RLGB-85 Мощность: 297–810 кВт Тип топлива: ГАЗ / ЛЁГКОЕ ЖИДКОЕ ТОПЛИВО Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:3 Класс NOx: II Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|
| Тепловая мощность | 297–810 / 256–697 | кВт / Мкал/ч |
| Класс NOx | II | — |
| Коэффициент регулирования мощности | 1:3 | — |
| Номинальная мощность на газе G20 | 297–810 | кВт |
| Расход газа G20 | 30–81 | м³/ч |
| Номинальная мощность на газе G25 | 297–810 | кВт |
| Расход газа G25 | 35–94 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 350–810 | кВт |
| Расход СУГ (LPG) | 14–31 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | 297–810 | кВт |
| Расход лёгкого жидкого топлива | 25–68 | кг/ч |
| Давление газа на входе (низкое давление) | 36–138 | мбар |
| Размер входного газового патрубка | Rp 1½ | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 1,1 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Модель насоса | AJ6 | — |
| Мощность двигателя насоса | 0,55 | кВт |
| Скорость вращения двигателя насоса | 2840 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | Двухступенчатый | — |
| Центробежный вентилятор | 250 × 100 × 19 | мм |
| Степень защиты IP | IP43 | — |

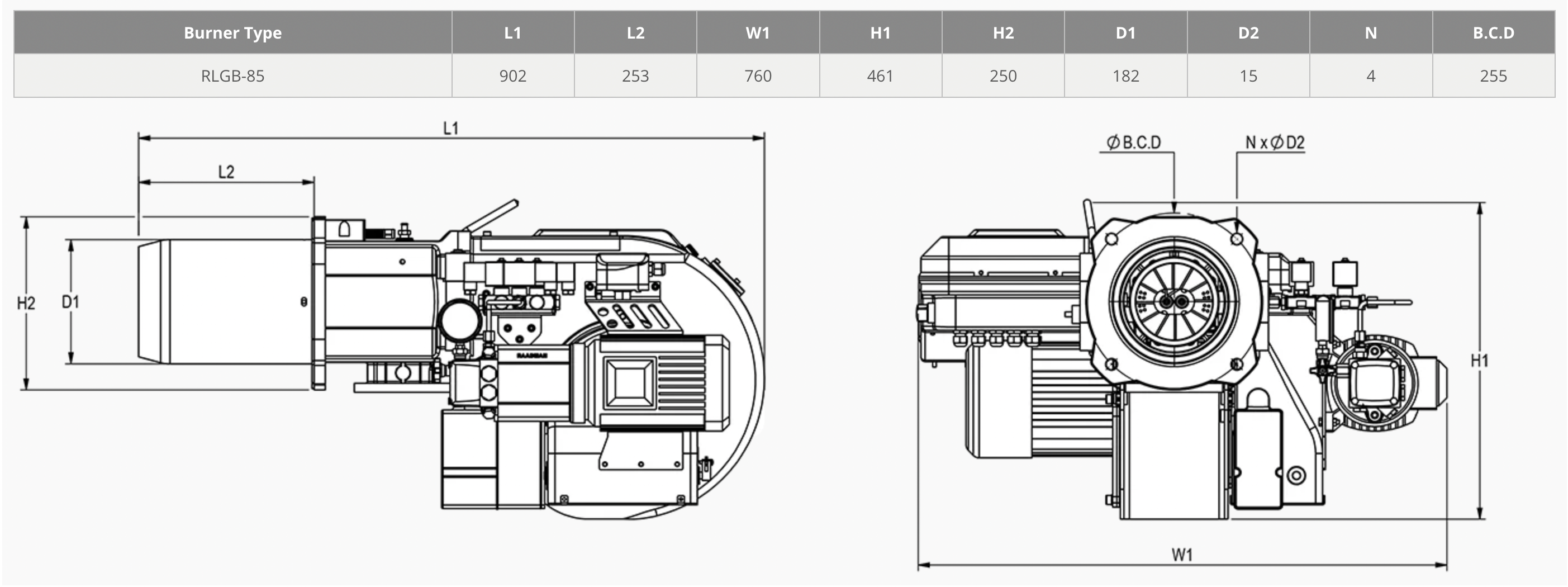

| Габаритные размеры | 902 × 760 × 461 | мм |
| Вес | 65 | кг |
Техническое описание двухступенчатой двухтопливной горелки RLGB-85
Двухступенчатая горелка с диапазоном мощности 297–810 кВт при работе на газе (для G20: 29,7–81 Нм³/ч), коэффициентом регулирования мощности 1:3 и классом NOx II.
Двухступенчатая горелка с диапазоном мощности 297–810 кВт при работе на лёгком жидком топливе (расход 25–68 кг/ч), коэффициентом регулирования мощности 1:3 и классом NOx II.
Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
Горелка включает: механические компоненты, головку горелки, пламенную трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии и линии жидкого топлива.
Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или требований заказчика.
Контроллер включает основной блок управления, датчик пламени и сервоприводы.
Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры и реле минимального давления. Все компоненты соответствуют требованиям BS-EN 676.
Рекомендуемые варианты газовой рампы:
Rp 1½, моноблочная газовая рампа низкого давления — входное давление 34–360 мбар.
Rp 1½, раздельная газовая рампа низкого давления — входное давление 41–360 мбар.
При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
Система подачи лёгкого жидкого топлива включает: отдельный электродвигатель насоса, насос с регулирующим клапаном давления, два основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи, манометр на линии подачи и две форсунки для двухступенчатой работы. Все компоненты соответствуют требованиям BS-EN 267.
Преимущества: оптимизированная конструкция, высокий коэффициент регулирования мощности, независимые электродвигатели насоса топлива и вентилятора, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Дополнительная информация
Электродвигатель вентилятора: 1,1 кВт, 3 фазы, 380–400 В, 50 Гц, 2850 об/мин
Электродвигатель насоса лёгкого жидкого топлива: 0,55 кВт, 1 фаза, 50 Гц, 2890 об/мин
Рабочая температура окружающей среды: 5–60 °C
Максимальная температура воздуха для горения: 60 °C
Уровень шума: 75 дБ на расстоянии 1,5 м
Степень защиты корпуса: IP43
Вес нетто: ≈65 кг
Размеры упаковки (Д × Ш × В): ≈1050 × 900 × 600 мм
Расчётные условия
Температура окружающей среды: 20 °C
Температура газа: 15 °C
Барометрическое давление: 1013 мбар
Высота над уровнем моря: 0 м
Стандарты: BS-EN 676 и BS-EN 267
