Двухтопливная горелка RLGB-405/LN

Техническое описание низкоэмиссионной двухтопливной горелки RLGB-405/LN

• Двухступенчатая горелка на газе с мощностью 680–4100 кВт (расход газа 68–410 Нм³/ч для G20), коэффициентом регулирования мощности 1:6 и классом NOx III.

• Трёхступенчатая горелка на лёгком жидком топливе с мощностью 680–4100 кВт (расход 57–346 кг/ч), коэффициентом регулирования мощности 1:6 и классом NOx II.

• Совместима со всеми типами топочных камер в соответствии со стандартами EN-303 или BS-EN 12953.

• Подходит для жаротрубных, топочных и водотрубных котлов и другого теплотехнического оборудования.

• Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, жаровую трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности в газовой линии и линии подачи лёгкого жидкого топлива.

• Контроллер горелки: SIEMENS LFL.

• Контроллер включает: основной блок управления, датчик пламени и сервопривод.

Газовая рампа

Газовая рампа включает:

• фильтр;

• регулятор давления;

• основной и предохранительный клапаны;

• манометры;

• реле максимального давления;

• реле минимального давления и контроля герметичности;

• систему контроля герметичности клапанов.

Все компоненты соответствуют BS-EN 676.

Рекомендуются два варианта газовой рампы:

1. DN65 — отдельная газовая рампа низкого давления
   Входное давление: 150–360 мбар

2. DN65 — отдельная газовая рампа высокого давления
   Входное давление: 1–4 бар

При наличии более высокого давления газа возможно применение газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.

Система подачи лёгкого жидкого топлива

Система включает:

• отдельный электродвигатель насоса топлива;

• насос с регулирующим клапаном давления;

• три основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи топлива;

• манометр на линии подачи;

• две форсунки для двухступенчатой работы.

Все компоненты соответствуют BS-EN 267.

Преимущества

• Оптимизированная конструкция

• Высокий коэффициент регулирования мощности 1:6

• Независимые электродвигатели насоса топлива и вентилятора

• Низкий уровень шума

• Возможность открытия корпуса горелки на шарнире в обе стороны

• Простая установка и техническое обслуживание

Дополнительная возможность

Возможность работы на СУГ (LPG) с использованием специального комплекта форсунок для LPG.

Дополнительная информация

• Электродвигатель вентилятора: 11 кВт, 3 фазы, 380–400 В, 50 Гц, 2900 об/мин

• Электродвигатель насоса лёгкого жидкого топлива: 1,5 кВт, 380–400 В, 50 Гц, 2890 об/мин

• Рабочая температура окружающей среды: 5–60 °C

• Максимальная температура воздуха для горения: 60 °C

• Уровень шума: 82 дБ на расстоянии 1,5 м

• Степень защиты корпуса: IP43

• Вес нетто: ≈267 кг

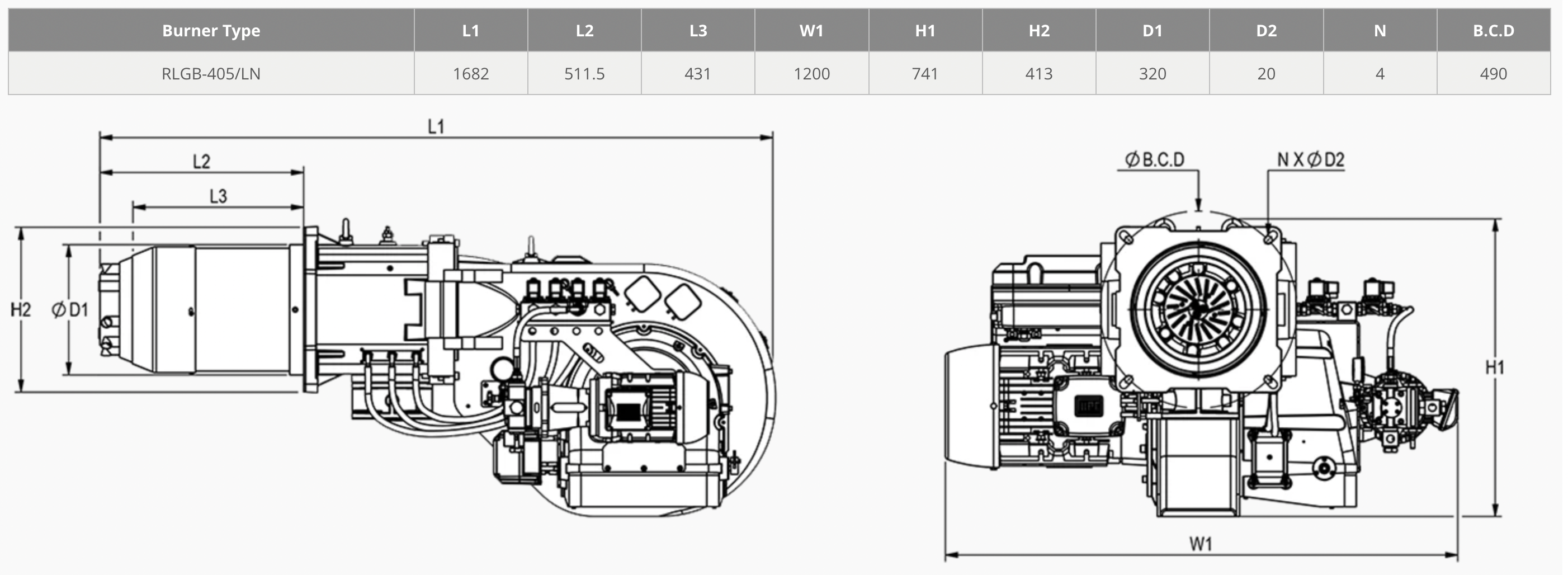

• Размеры упаковки (Д × Ш × В): ≈1870 × 1390 × 870 мм

Расчётные условия

• Температура окружающей среды: 20 °C

• Температура газа: 15 °C

• Барометрическое давление: 1013 мбар

• Высота над уровнем моря: 0 м

• Стандарты: BS-EN 676 и BS-EN 267
