Двухтопливная горелка RLGB-305/LN
Модель: Двухтопливная горелка RLGB-305/LN Мощность: 600–3000 кВт Тип топлива: ГАЗ / ЛЁГКОЕ ЖИДКОЕ ТОПЛИВО Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:5 Класс NOx: III (газ) / II (жидкое топливо) Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|

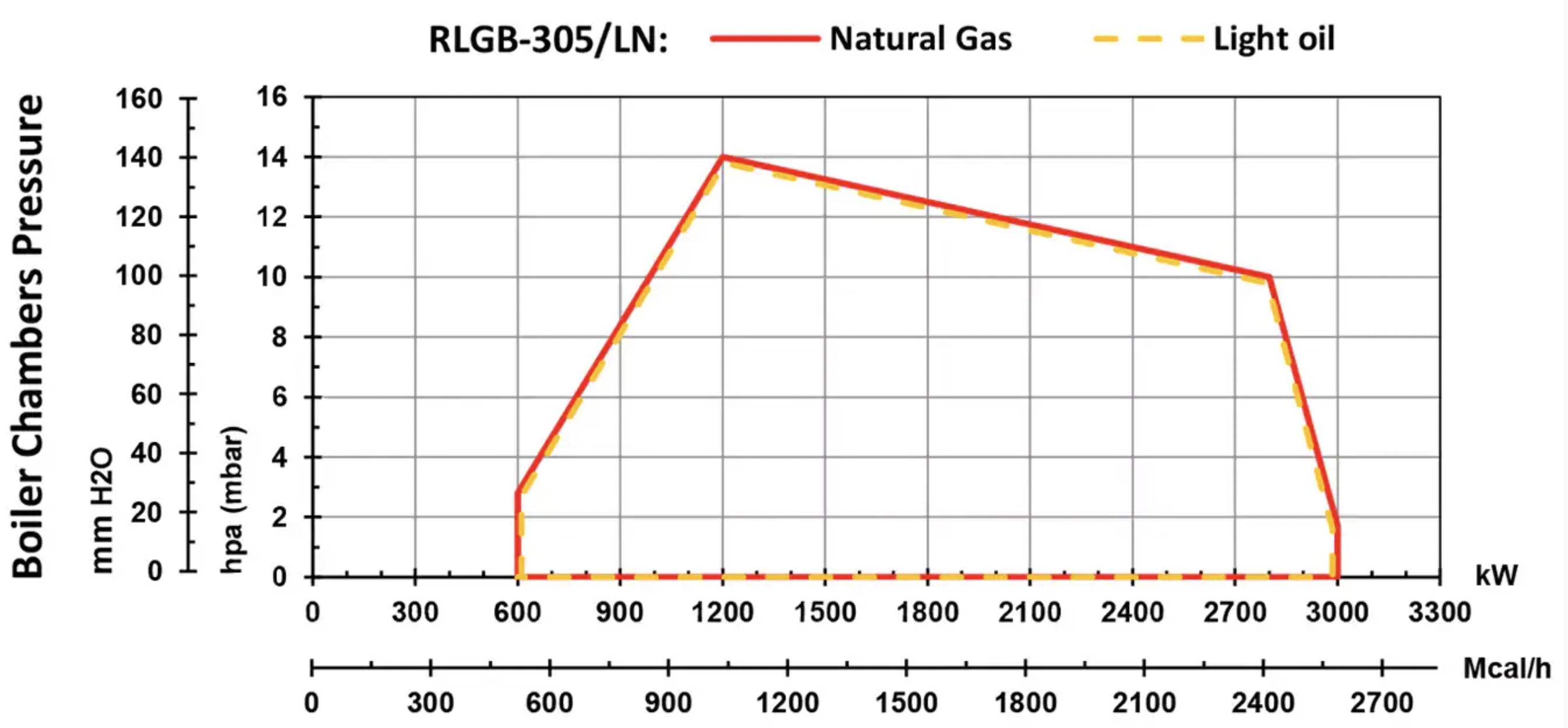

| Тепловая мощность | 600–3000 / 516–2581 | кВт / Мкал/ч |
| Класс NOx | III (газ) / II (жидкое топливо) | — |
| Коэффициент регулирования мощности | 1:5 | — |
| Номинальная мощность на газе G20 | 600–3000 | кВт |
| Расход газа G20 | 60–300 | м³/ч |
| Номинальная мощность на газе G25 | 600–3000 | кВт |
| Расход газа G25 | 70–349 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 650–3500 | кВт |
| Расход СУГ (LPG) | 25–116 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | 600–3000 | кВт |
| Расход лёгкого жидкого топлива | 51–253 | кг/ч |
| Давление газа на входе (низкое давление) | 80–360 | мбар |
| Давление газа на входе (высокое давление) | 1–4 | бар |
| Размер входного газового патрубка (низкое давление) | DN65 – Rp 2 | — |
| Размер входного газового патрубка (высокое давление) | DN65 – Rp 2 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 7,5 | кВт |
| Скорость вращения двигателя вентилятора | 2940 | об/мин |
| Модель насоса | TA3 | — |
| Мощность двигателя насоса | 1,5 | кВт |
| Скорость вращения двигателя насоса | 2850 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | Двухступенчатый | — |
| Центробежный вентилятор | 314 × 101 × 28 | мм |
| Степень защиты IP (согласно ISIRI 2868) | IP43 | — |

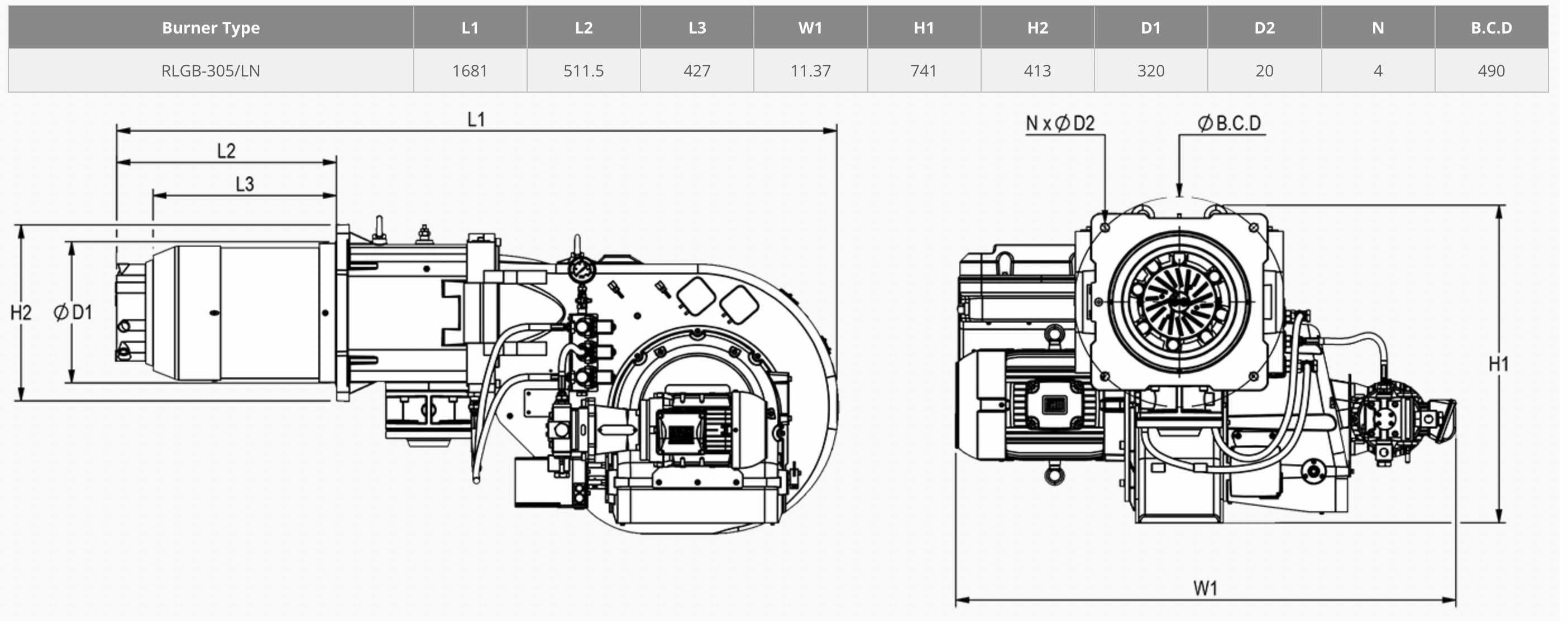

| Габаритные размеры | 1681 × 1137 × 741 | мм |
| Вес | 259 | кг |
Техническое описание низкоэмиссионной двухступенчатой двухтопливной горелки RLGB-305/LN
- Двухступенчатая горелка с диапазоном мощности 600–3000 кВт при работе на газе (для G20: 60–300 Нм³/ч), коэффициентом регулирования мощности 1:5 и классом NOx III.
- Двухступенчатая горелка с диапазоном мощности 600–3000 кВт при работе на лёгком жидком топливе (расход 51–253 кг/ч), коэффициентом регулирования мощности 1:5 и классом NOx II.
- Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
- Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
- Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, пламенную трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии и линии жидкого топлива.
- Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или требований заказчика.
- Контроллер включает основной блок управления, датчик пламени и сервопривод.
- Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления и контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
- Рекомендуемые варианты газовой рампы:
- DN65, раздельная газовая рампа низкого давления — входное давление 84–360 мбар.
- DN65, раздельная газовая рампа высокого давления — входное давление 1–4 бар.
- При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
- Система подачи лёгкого жидкого топлива включает: отдельный электродвигатель насоса, насос с регулирующим клапаном давления, два основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи, манометр на линии подачи и две форсунки для двухступенчатой работы. Все компоненты соответствуют требованиям BS-EN 267.
- Преимущества: оптимизированная конструкция, высокий коэффициент регулирования мощности, независимые электродвигатели насоса топлива и вентилятора, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
- Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 7,5 кВт, 3 фазы, 380–400 В, 50 Гц, 2900 об/мин
- Электродвигатель насоса лёгкого жидкого топлива: 1,5 кВт, 380–400 В, 50 Гц, 2890 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 78 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: ≈259 кг
- Размеры упаковки (Д × Ш × В): ≈1790 × 1285 × 920 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
- Стандарты: BS-EN 676 и BS-EN 267
