GNG 90/15 — 1974 кВт
GNG 90/15 Garm Iran 372KW - 1974kw Модель: GNG 90/15 Тип топлива : ГАЗ Тип ожога: 2 этап Гарантия : 1 год
- Бренд: Garm Iran
- Доставка:
Подробнее
Двухступенчатые газовые горелки BTS — это надёжное и современное решение для промышленных котлов.
Они обеспечивают:
🔥 Плавное переключение между двумя режимами мощности — экономия топлива до 15%.
🔥 Высокий КПД и минимальные выбросы, соответствующие международным стандартам.
🔥 Удобство эксплуатации и простое техническое обслуживание.
🔥 Долговечные комплектующие из качественных европейских материалов.
🔥 Универсальность: подходят для паровых и водогрейных котлов средней и большой мощности.
🔥 Повышенный уровень безопасности благодаря интеллектуальной системе управления.
👉 С BTS вы получаете не только оборудование, но и полный сервисный пакет:
✔ 1 год гарантии
✔ 10 лет сервисного обслуживания в Узбекистане
BTS ikki bosqichli gaz yoqilg‘i yoqgichlari — bu sanoat qozonlari uchun ishonchli va zamonaviy yechimdir.
Ular ta’minlaydi:
🔥 Ikki quvvat rejimi o‘rtasida silliq o‘tish — yoqilg‘ida 15% gacha tejash.
🔥 Yuqori samaradorlik va xalqaro standartlarga mos minimal chiqindilar.
🔥 Oson foydalanish va qulay texnik xizmat ko‘rsatish.
🔥 Yevropa standartidagi yuqori sifatli butlovchi qismlar.
🔥 Universallik: o‘rta va yirik quvvatli bug‘ va suv qizdiruvchi qozonlar uchun mos.
🔥 Aqlli boshqaruv tizimi tufayli yuqori darajadagi xavfsizlik.
👉 BTS bilan siz nafaqat uskunani, balki to‘liq xizmat paketini ham olasiz:
✔ 1 yil kafolat
✔ O‘zbekistonda 10 yil xizmat ko‘rsatish
Расход топлива GNG90/15
Модель | Режим работы | Вид топлива | Расход топлива |
|---|---|---|---|
GNG 90/10 | 2-ступенчатая | Природный газ | 37–118 м³/ч |
GNG 90/12 | 2-ступенчатая | Природный газ | 40–175 м³/ч |
GNG 90/15 | 2-ступенчатая | Природный газ | 48–205 м³/ч |

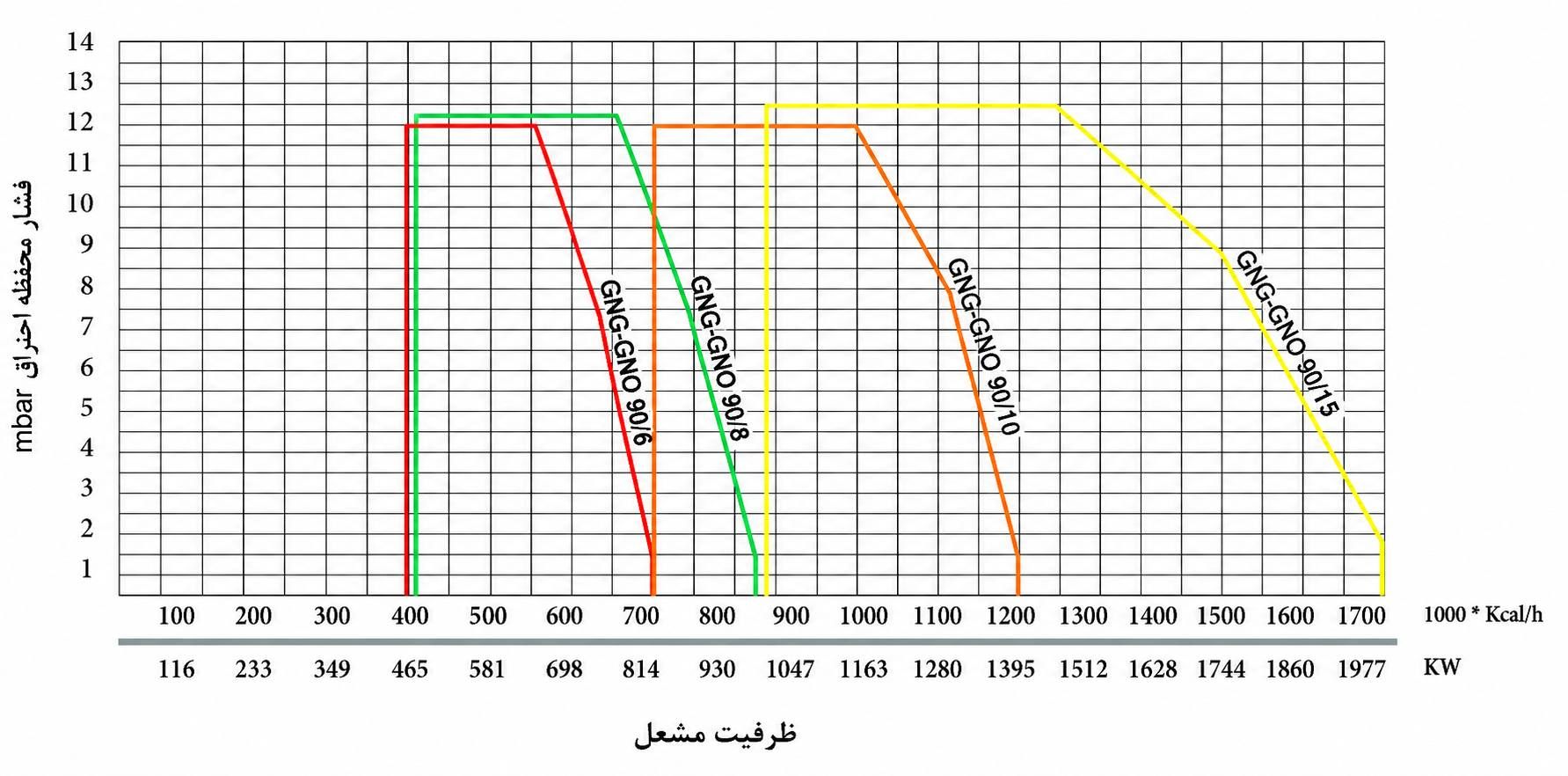

Диаграмма горения GNG90/15

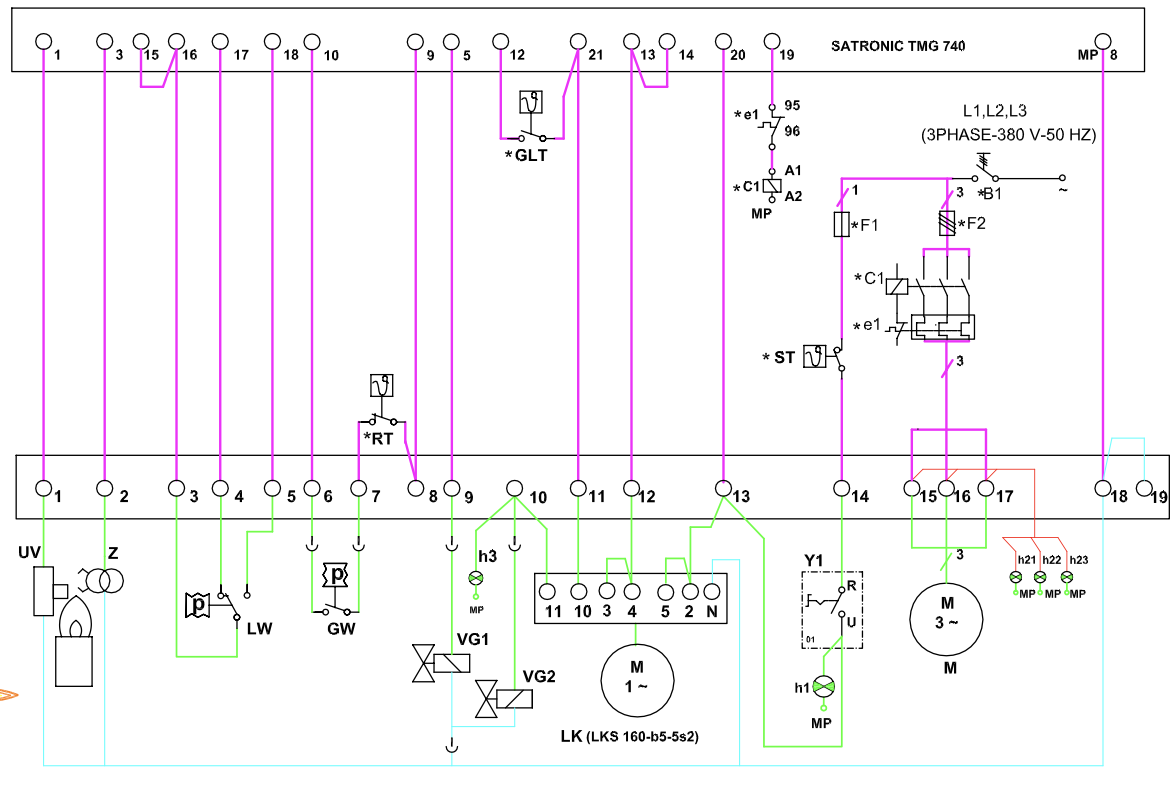

Схема электрических подключений горелки GNG 90/15 CS
Обозначение | Наименование |
|---|---|
VG1 | Электромагнитный газовый клапан №1 |
VG2 | Электромагнитный газовый клапан №2 |
Z | Трансформатор розжига |
LK | Сервопривод воздушной заслонки |
M | Электродвигатель вентилятора |
GW | Реле давления газа |
LW | Реле давления воздуха |
UV | Ультрафиолетовый датчик пламени UVZ 780 |
h1 | Сигнальная лампа питания блока управления |
h21, h22, h23 | Индикаторы наличия трёх фаз на входе шкафа управления |
h3 | Сигнальная лампа электромагнитного клапана №2 |
Y1 | Кнопка подачи питания на блок управления |
e1 | Биметаллическое реле |
c1 | Катушка контактора электродвигателя |
RT* | Предохранительный термостат |
GLT* | Термостат или прессостат электромагнитного клапана №2 |
ST* | Предельный термостат |
B1* | Главный выключатель питания шкафа управления |
L1, L2, L3* | Трёхфазное электропитание |
F2* | Предохранитель защиты электродвигателя вентилятора |
F1* | Предохранитель цепи реле управления |
Примечание
* Оборудование, отмеченное данным символом, должно быть установлено и подключено при вводе горелки в эксплуатацию монтажной организацией или заказчиком.
Технические характеристики газовой горелки GNG 90/15
Параметр | Значение | Ед. изм. | Модель | Производитель |
|---|---|---|---|---|
Минимальная тепловая мощность (газ) | 464 | кВт | Электродвигатель: 300 W – HA 665 – Frame 14240 | MOTOGEN |
Максимальная тепловая мощность (газ) | 1974 | кВт | Блок управления: TMG 740 | HONEYWELL |
Давление газа на входе | 26 | мбар | Основной газовый клапан: MVDLE 210/5 – 1” | Dungs |
Размер входного газопровода | 1½” | - | Предохранительный газовый клапан: MVD 215/5 – 1½” | Dungs |
Напряжение электропитания | 220 | В | Реле давления воздуха: GW3A6 | Dungs |
Скорость вращения вентилятора | 2700 | об/мин | Реле давления газа: GW50A6 | Dungs |
Количество ступеней | 2 | - | ||
Воздушная заслонка | Ручная | - |
