GNG 90/6 — 813 кВт
GNG 90/6 Garm Iran 209KW - 813kw Модель: GNG 90/6 Тип топлива : ГАЗ Тип ожога: 2 этап Гарантия : 1 год
- Бренд: Garm Iran
Подробнее
Двухступенчатые газовые горелки BTS — это надёжное и современное решение для промышленных котлов.
Они обеспечивают:
🔥 Плавное переключение между двумя режимами мощности — экономия топлива до 15%.
🔥 Высокий КПД и минимальные выбросы, соответствующие международным стандартам.
🔥 Удобство эксплуатации и простое техническое обслуживание.
🔥 Долговечные комплектующие из качественных европейских материалов.
🔥 Универсальность: подходят для паровых и водогрейных котлов средней и большой мощности.
🔥 Повышенный уровень безопасности благодаря интеллектуальной системе управления.
👉 С BTS вы получаете не только оборудование, но и полный сервисный пакет:
✔ 1 год гарантии
✔ 10 лет сервисного обслуживания в Узбекистане
BTS ikki bosqichli gaz yoqilg‘i yoqgichlari — bu sanoat qozonlari uchun ishonchli va zamonaviy yechimdir.
Ular ta’minlaydi:
🔥 Ikki quvvat rejimi o‘rtasida silliq o‘tish — yoqilg‘ida 15% gacha tejash.
🔥 Yuqori samaradorlik va xalqaro standartlarga mos minimal chiqindilar.
🔥 Oson foydalanish va qulay texnik xizmat ko‘rsatish.
🔥 Yevropa standartidagi yuqori sifatli butlovchi qismlar.
🔥 Universallik: o‘rta va yirik quvvatli bug‘ va suv qizdiruvchi qozonlar uchun mos.
🔥 Aqlli boshqaruv tizimi tufayli yuqori darajadagi xavfsizlik.
👉 BTS bilan siz nafaqat uskunani, balki to‘liq xizmat paketini ham olasiz:
✔ 1 yil kafolat
✔ O‘zbekistonda 10 yil xizmat ko‘rsatish
Модель горелки | Тип топлива | Давление газа перед горелкой (mbar) | Расход газа (м³/ч) | Тепловая мощность (kW) | Тепловая мощность (kcal/h) |
|---|---|---|---|---|---|
| GNG90/6 CS | |||||
GNG 90.6CS | Природный газ | 18–50 | 20,6–80,1 | 209–814 | 180 000–700 000 |
| GNG90/8 CS | |||||
GNG 90.8CS | Природный газ | 18–50 | 30,9–95 | 314–965 | 270 000–830 000 |
Расход газа рассчитан исходя из средней теплотворной способности природного газа 9200 ккал/м³.

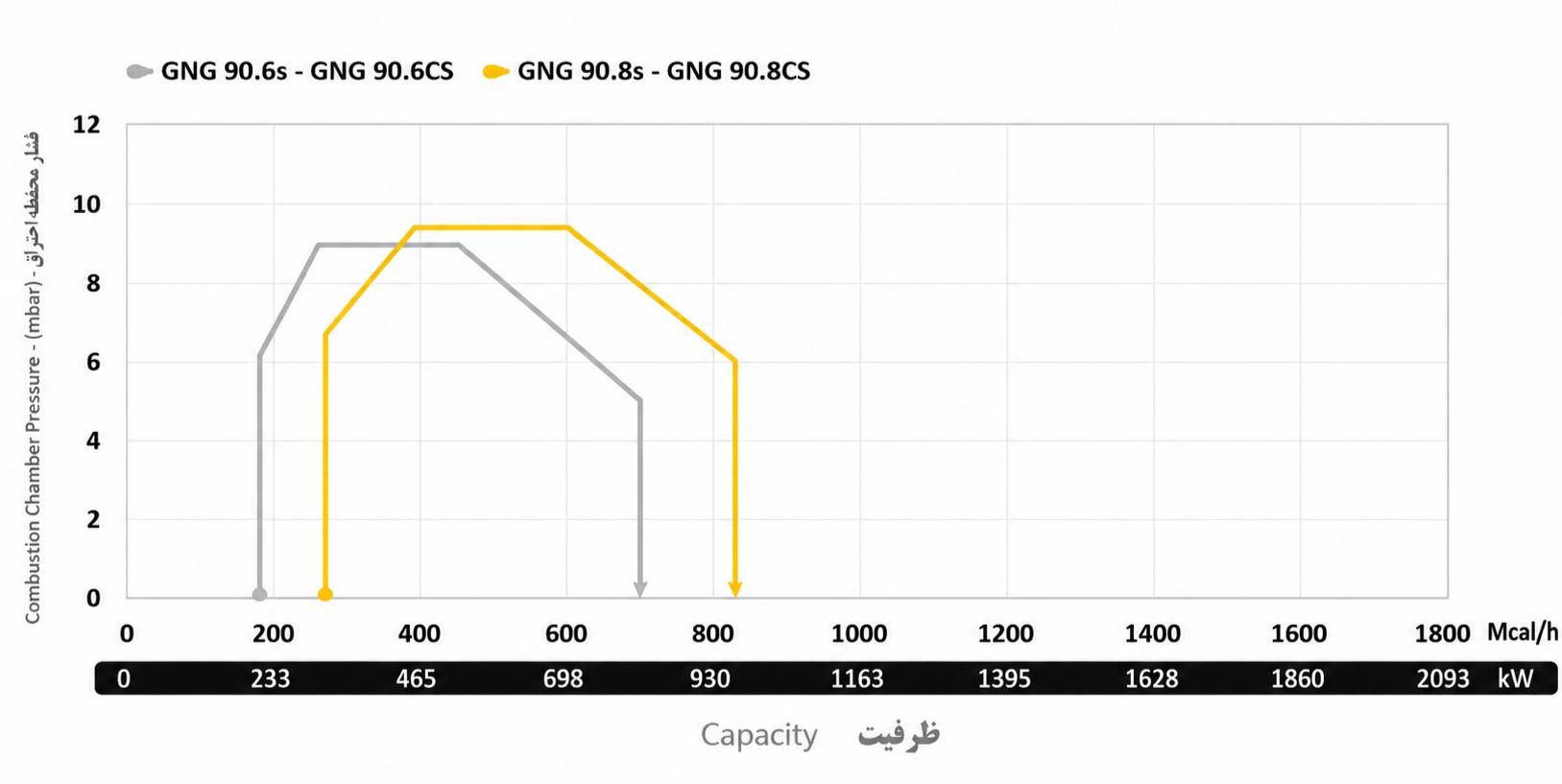

Диаграмма горения GNG90/6 CS

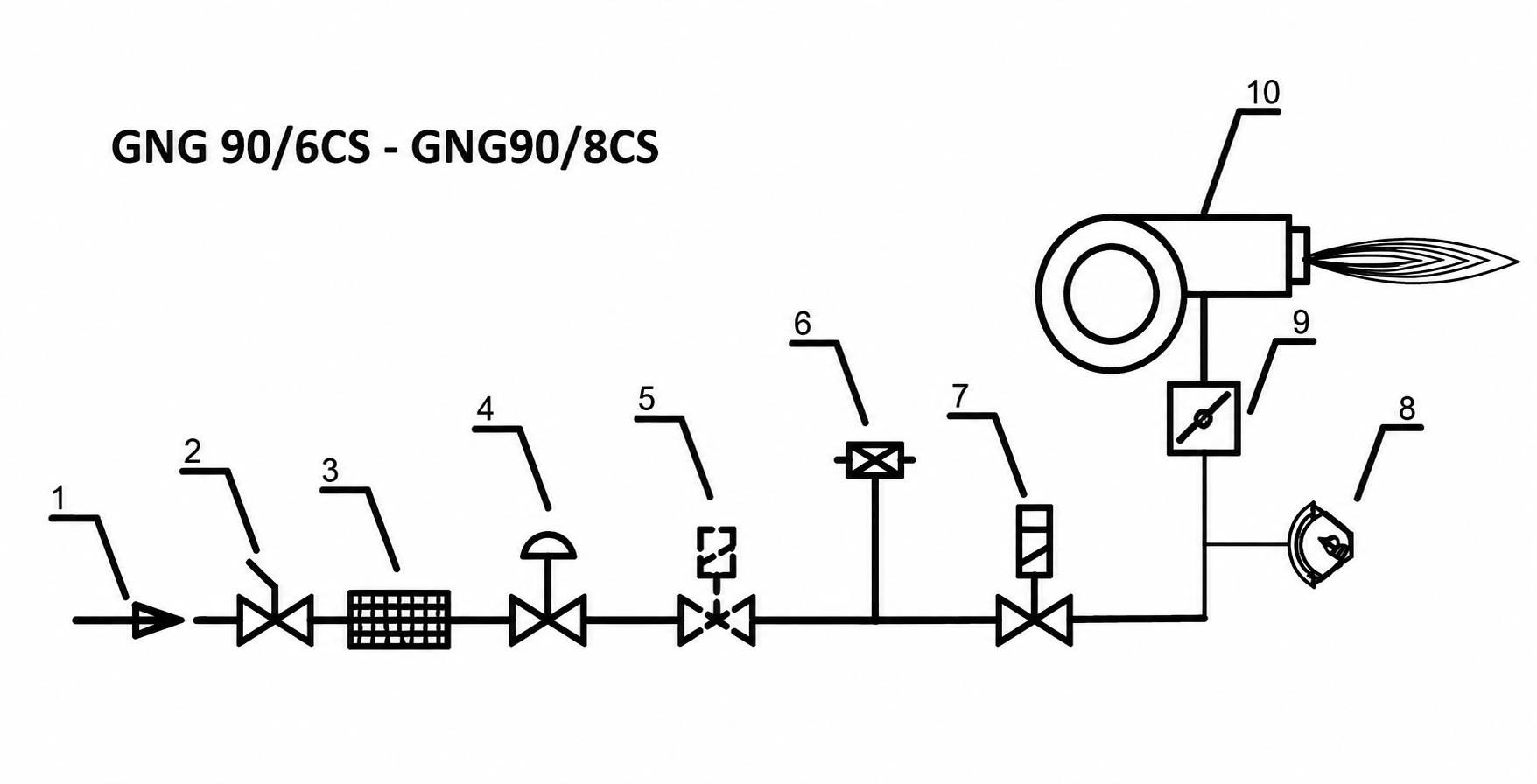

Схема монтажа газовой линии горелки GNG90/6CS
№ | Наименование |
|---|---|
1 | Вход газа |
2 | Ручной газовый клапан* |
3 | Газовый фильтр |
4 | Регулятор давления газа* |
5 | Электромагнитный газовый клапан (предохранительный)** |
6 | Реле давления газа |
7 | Электромагнитный газовый клапан (основной) |
8 | Система CAM |
9 | Дроссельная заслонка |
10 | Горелка |
Примечания:
* Поставляется заказчиком.
** В соответствии со стандартами на газовой линии должен быть установлен предохранительный электромагнитный клапан. Данный элемент и связанные с ним расходы согласовываются с заказчиком отдельно.

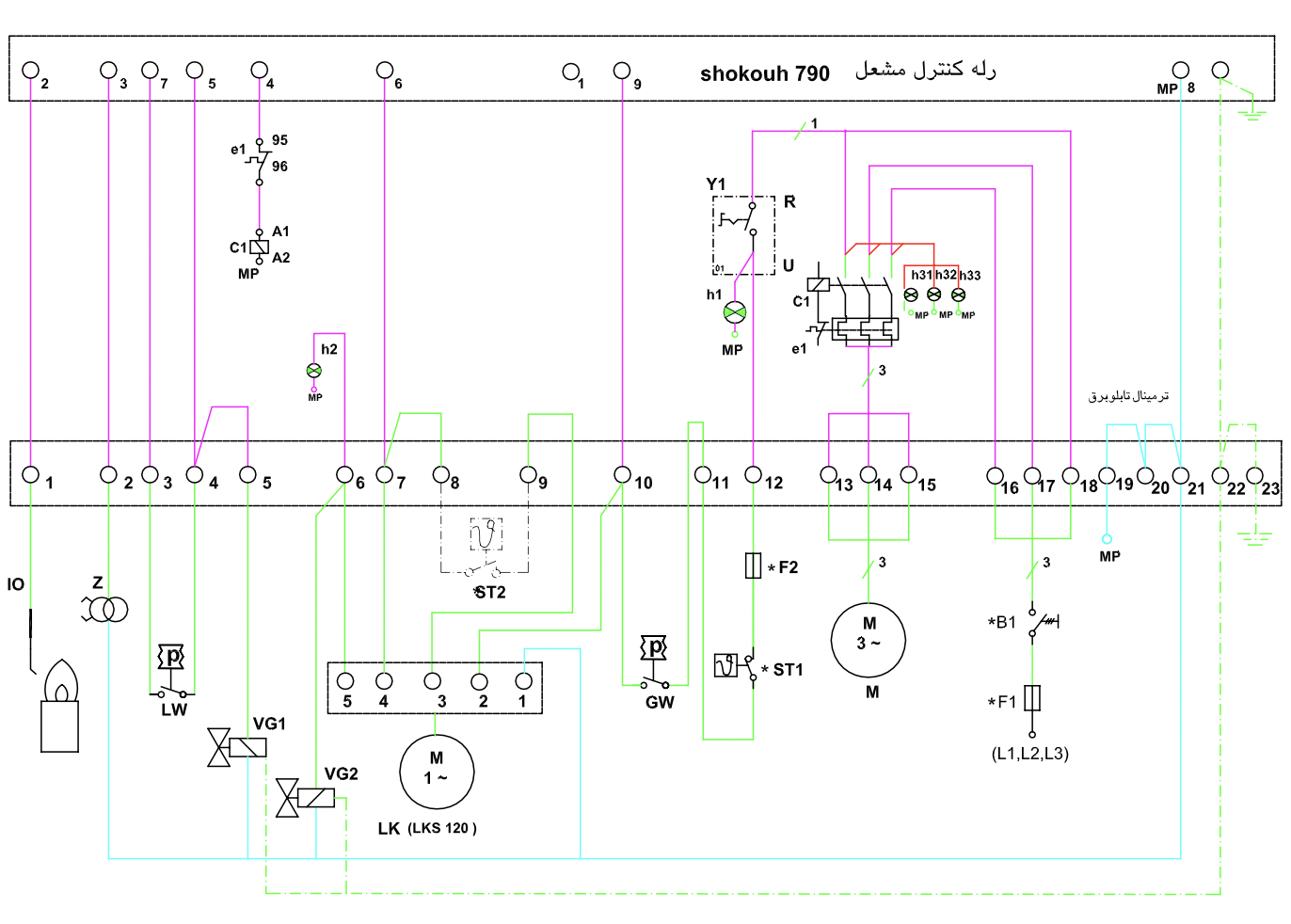

Схема электрических подключений горелки GNG 90/6CS
Обозначение | Наименование |
|---|---|
HS | Главный выключатель |
GW | Реле давления газа |
ST | Предельный термостат |
RT | Рабочий термостат |
IS | Ионизационный электрод |
Z | Трансформатор розжига |
M | Электродвигатель горелки |
V1 | Электромагнитный газовый клапан 1-й ступени |
LW | Реле давления воздуха |
SA | Внешняя сигнализация неисправности |
SV | Предохранительный клапан |
tw | Время ожидания при пуске |
tlw | Максимальное время срабатывания реле давления воздуха |
tv1 | Время предварительной продувки |
tvz | Время предварительного розжига |
tz | Общее время розжига |
ts | Время безопасности (контроля пламени) |
Технические характеристики газовой горелки GNG 90/6 CS
Параметр | Значение | Ед. изм. | Модель | Производитель |
|---|---|---|---|---|
Минимальная тепловая мощность (газ) | 209 | кВт | Электродвигатель: 300 W – HA 665 – Frame 14240 | MOTOGEN |
Максимальная тепловая мощность (газ) | 813 | кВт | Блок управления: TMG740 | HONEYWELL |
Давление газа на входе | 26 | мбар | Основной газовый клапан: MVDLE 210/5 | Dungs |
Размер входного газопровода | 1½” | - | Предохранительный газовый клапан: MVD 215/5 – 1½” | Dungs |
Напряжение электропитания | 220 | В | Реле давления воздуха: GW3A6 | Dungs |
Скорость вращения вентилятора | 2700 | об/мин | Реле давления газа: GW50A6 | Dungs |
Количество ступеней | 2 | - | ||
Воздушная заслонка | Ручная | - |
