GNG90 — 127 кВт
Модель: GNG 90/1 Вместимость : 191KW Тип топлива : ГАЗ Тип ожога: Одноступенчатый прогрессивный Гарантия : 1 год
- Бренд: Garm Iran
- Доставка:
Подробнее
Газовые горелки для дома и малой промышленности
• Подходят для полупромышленных применений: отопление, производство горячей воды и пара, воздушные нагреватели, теплицы, объекты пищевой и текстильной промышленности.
• Высокая эффективность и экономичность.
• Компактные размеры и низкий уровень шума.
• Изготовлены из высококачественных деталей по стандартам EN 676 и IRAN.
• Простота монтажа и ввода в эксплуатацию.
• Современная система управления обеспечивает высокий уровень безопасности.
• Широкий ассортимент аксессуаров и дополнительных опций.
• Полностью испытаны и проверены перед поставкой.
• 1 год гарантии + 10 лет сервисного обслуживания и запасные части.
• Обеспечиваем установку, пусконаладку и обучение персонала на месте.
Uy va kichik sanoat uchun gaz gorelkalar
• Yarim sanoat ehtiyojlari uchun mos: isitish tizimlari, issiq suv va bug‘ ishlab chiqarish, havo isitgichlari, issiqxonalar, oziq-ovqat va to‘qimachilik sanoati obyektlari.
• Yuqori samaradorlik va tejamkorlik.
• Ixcham o‘lcham va past shovqin darajasi.
• EN 676 va IRAN standartlariga muvofiq, yuqori sifatli detallar asosida ishlab chiqarilgan.
• O‘rnatish va ishga tushirish oson.
• Takomillashtirilgan boshqaruv tizimi yuqori xavfsizlikni ta’minlaydi.
• Qo‘shimcha aksessuar va opsiyalar keng tanlovi.
• Yetkazib berilishdan oldin to‘liq sinovdan o‘tkazilgan.
• 1 yillik kafolat + 10 yillik servis xizmati va ehtiyot qismlar ta’minoti.
• O‘rnatish, ishga tushirish va mijoz xodimlarini o‘qitish xizmatlari mavjud.
Расход топлива GNG90
Модель | Режим работы | Вид топлива | Расход топлива |
|---|---|---|---|
GNG 90 | 1-ступенчатая | Природный газ | 5,7–13 м³/ч |
GNG 90/1 | 1-ступенчатая | Природный газ | 7,8–19,8 м³/ч |
GNG 90/2 | 1-ступенчатая | Природный газ | 7,8–29 м³/ч |

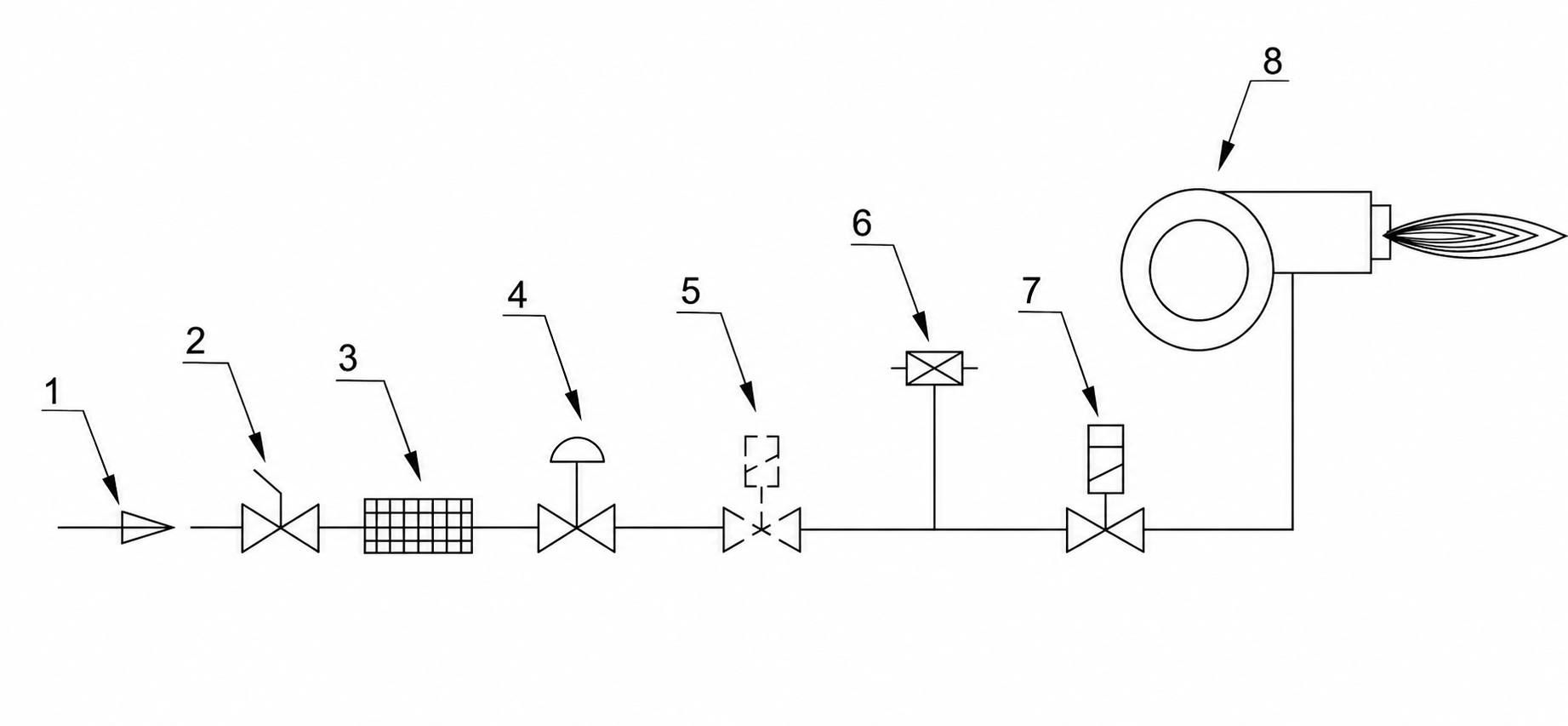

Стандартная газовая рампа горелки
№ | Компонент |
|---|---|
1 | Газовый вход |
2 | Ручной шаровой кран |
3 | Газовый фильтр |
4 | Регулятор давления газа |
5 | Предохранительный отсечной клапан |
6 | Реле минимального давления газа |
7 | Основной газовый клапан |
8 | Газовая горелка |

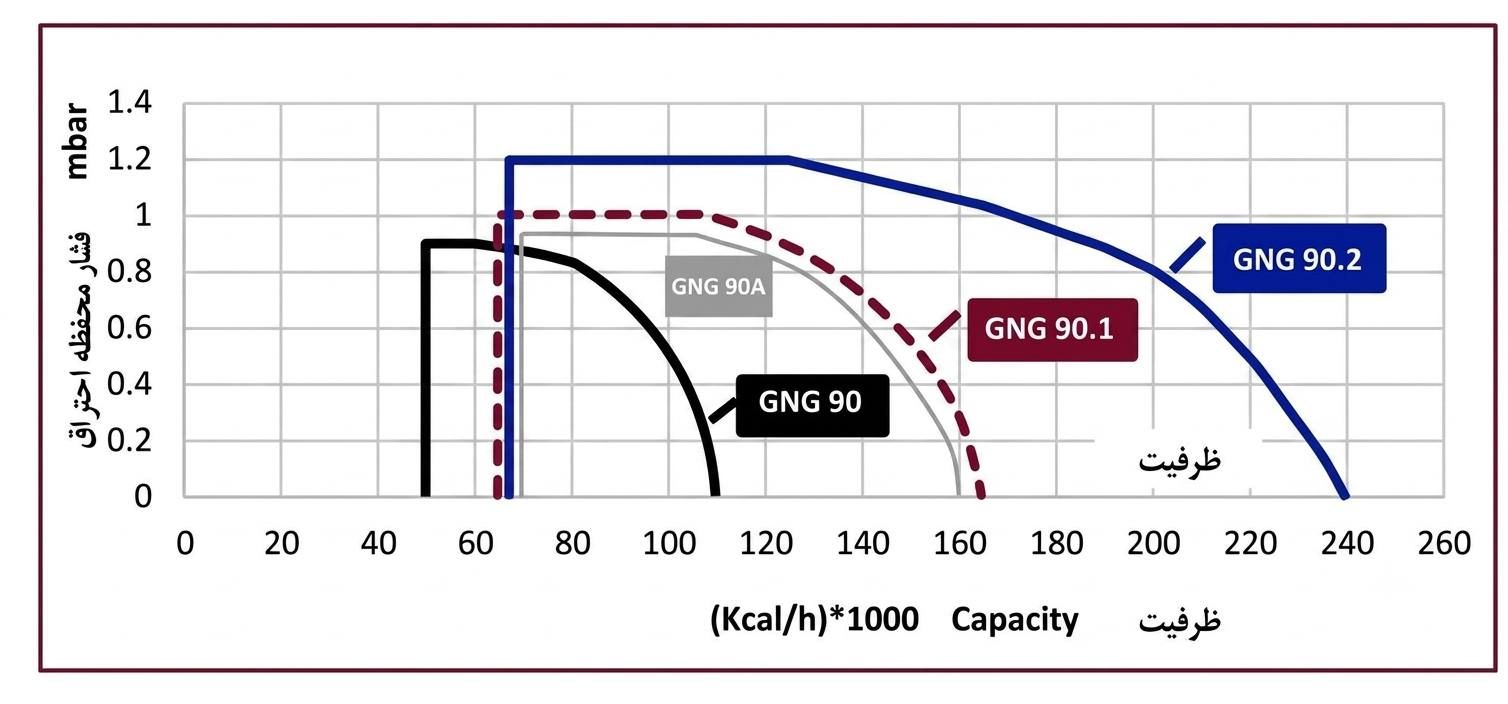

Диаграмма горения
Электрическая схема подключения газовой горелки GNG90
Описание
Электрическая схема подключения газовой горелки GNG90 показывает последовательность работы системы управления, электродвигателя вентилятора, трансформатора розжига, газовых клапанов и устройств безопасности. Схема используется при монтаже, пусконаладочных работах и сервисном обслуживании горелки.
HS | Главный выключатель |
GW | Реле давления газа |
ST | Рабочий термостат |
RT | Предохранительный термостат |
IS | Датчик пламени |
Z | Трансформатор розжига |
M | Электродвигатель вентилятора |
LW | Реле давления воздуха |
V1, V2 | Газовые электромагнитные клапаны |
SA | Индикатор аварии |

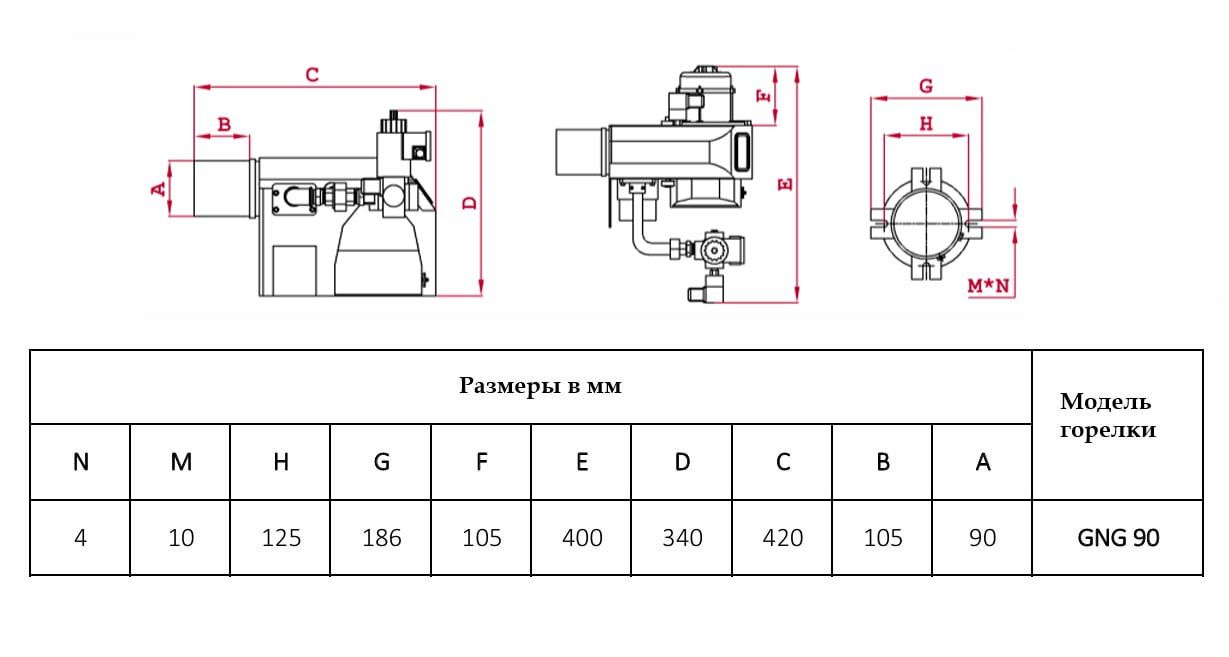

Технические характеристики газовой горелки GNG 90
Параметр | Значение | Ед. изм. | Модель | Производитель |
|---|---|---|---|---|
Минимальная тепловая мощность (газ) | 58 | кВт | Электродвигатель: 300 W – HA 665 – Frame 14240 | MOTOGEN |
Максимальная тепловая мощность (газ) | 127 | кВт | Пульт управления: G790 | SHOKOUH |
Давление газа на входе | 26 | мбар | Основной газовый клапан: MVDLE 210/5 – 1/2” | Dungs |
Размер входного газопровода | 1/2” | - | Реле давления газа: GW50A6 | Dungs |
Напряжение электропитания | 220 | В | Реле давления воздуха: GW3A6 | Dungs |
Скорость вращения вентилятора | 2700 | об/мин | ||
Количество ступеней | 1 | - | ||
Воздушная заслонка | Ручная | - |
