Воздухонагреватель на природном газе GF 1560
Модель: GF 1560 Тип топлива: Природный газ (NG) Тепловая мощность: 150 000 ккал/ч Расход топлива: 16 м³/ч Отапливаемый объём (приблизительно): 2500–4000 м³ Электропитание: 380 В, 5 А, 3 фазы Габаритные размеры (В × Д × Ш): 268 × 142 × 110 см Масса: 510 кг Диаметр дымохода: 20 см
- Доставка:
Подробнее
Жидкотопливный воздухонагреватель OF 1560
Воздухонагреватели относятся к числу наиболее эффективных систем отопления промышленных и коммерческих помещений. Согласно принятой классификации воздушных систем отопления с принудительной циркуляцией, движение воздуха обеспечивается вентилятором установки.
Воздухонагреватели подразделяются на два типа в зависимости от конструкции теплообменника и характера взаимодействия пламени с нагреваемым воздухом:
прямого нагрева (DIRECT) и непрямого нагрева (INDIRECT).
Воздухонагреватели Energy относятся к типу непрямого нагрева. При прохождении через теплообменник нагреваемый воздух не смешивается с продуктами сгорания, что обеспечивает безопасную и экологичную эксплуатацию оборудования.
На основании этого компания Energy совместно с Институтом стандартов и промышленных исследований Ирана (ISIRI) приняла участие в разработке национального стандарта для воздухонагревателей с принудительной подачей воздуха непрямого нагрева.
Воздухонагреватели Energy выпускаются в газовом и дизельном исполнении в различных типоразмерах и тепловых мощностях. Проектирование и производство оборудования осуществляются в соответствии с требованиями стандартов ANSI Z83.8-2006 и ISIRI 12885.
Таблица 1. Модельный ряд
Модель | Тип топлива | Тепловая мощность, ккал/ч |
|---|---|---|
GF 3060 | Природный газ | 300 000 |
OF 3000 | Дизельное топливо | 300 000 |
GF 1560 | Природный газ | 150 000 |
OF 1500 | Дизельное топливо | 150 000 |
GF 0760 | Природный газ | 50 000 |
OF 0700 | Дизельное топливо | 50 000 |
Технические характеристики | H0700 | H0760 | H1500 | H1560 | H3000 | H3060 |
|---|---|---|---|---|---|---|
Тип топлива | Дизельное топливо | Природный газ | Дизельное топливо | Природный газ | Дизельное топливо | Природный газ |
Расход топлива | 5,5 л/ч | 5,5 м³/ч | 16,5 л/ч | 16 м³/ч | 33 л/ч | 32 м³/ч |
Тепловая мощность, ккал/ч | 50 000 | 50 000 | 150 000 | 150 000 | 300 000 | 300 000 |
Отапливаемый объём, м³ | 600–1000 | 600–1000 | 2500–4000 | 2500–4000 | 5500–8500 | 5500–8500 |
Расход воздуха, м³/ч | 2150 (3650 CFM) | 2150 (3060 CFM) | 6300 (10700 CFM) | 6300 (10700 CFM) | 12580 (21360 CFM) | 12580 (21360 CFM) |
Электропитание | 1 фаза, 220 В, 4 А | 1 фаза, 220 В, 4 А | 3 фазы, 380 В, 5 А | 3 фазы, 380 В, 5 А | 3 фазы, 380 В, 10 А | 3 фазы, 380 В, 10 А |
Масса, кг | 148 | 148 | 552* | 552* | 1110* | 1110* |
Тепловой КПД | 72 % | 72 % | 75 % | 75 % | 75 % | 75 % |
Система управления | FA | FA | FA | FA | FA | FA |
Корпус
Корпус изготовлен из стального листа ST12 толщиной 0,9 мм и покрыт порошковой краской. Верхняя часть вентилятора выполнена в виде двойной стенки с теплоизоляцией из стекловаты.
Для предотвращения утечки воздуха в верхней части, где создаётся положительное давление, в местах соединения элементов корпуса используются герметизирующие уплотнительные ленты.
Камера сгорания (первый ход)
Формирование пламени и образование высокотемпературных продуктов сгорания происходят именно в этой части.
Камера сгорания изготовлена из нержавеющей стали AISI 430 и покрыта жаростойкой акриловой краской, выдерживающей температуру до 560 °C.
Данный элемент представляет собой первую ступень теплообмена. Керамический элемент, установленный в конце камеры сгорания, предотвращает её прогорание и увеличивает срок службы.
Теплообменник (второй и третий ходы)
На данном этапе осуществляется передача тепла от продуктов сгорания, образующихся в горелке, проходящему воздушному потоку без какого-либо смешивания между ними.
Конструкция теплообменника включает первичный коллектор (Primary Header), вторичный коллектор (Secondary Header) и трубы второго и третьего ходов.
Все элементы изготовлены из стали с защитным покрытием из жаростойкой акриловой краски.
Горелка
Основной функцией горелки является обеспечение правильного соотношения топлива и воздуха для формирования устойчивого пламени и достижения полного сгорания.
Горелки, применяемые в воздухонагревателях Energy с принудительной подачей воздуха, являются одноступенчатыми и разработаны в соответствии со стандартами DIN 4788 (для газовых горелок) и DIN 51603 (для дизельных горелок).
Основные особенности горелок:
- Регулируемая воздушная заслонка для точной настройки соотношения топлива и воздуха и обеспечения полного сгорания.
- Наличие реле контроля воздуха, автоматически отключающего горелку при недостаточном расходе воздуха (только для газовых горелок).
- Электромагнитный клапан подачи топлива, автоматически отключающий горелку при падении давления газа на входе.
- Электронные датчики и устройства контроля давления и температуры.
- Электронный фотодатчик контроля пламени (фотореле) для непрерывного контроля наличия пламени в дизельных горелках.
Блок управления вентилятором и предельный термостат (Fan Limit Control)
Данный узел является одним из основных элементов системы управления воздухонагревателем и расположен в секции подачи нагретого воздуха. Он одновременно получает сигналы от соответствующих датчиков и передаёт две независимые команды на электрический шкаф управления.
1. Задержка включения и выключения вентилятора
- Обеспечивает задержку запуска вентилятора относительно включения горелки, предотвращая подачу холодного воздуха в начале работы установки.
- После отключения горелки вентилятор продолжает работать в течение заданного времени, обеспечивая отвод остаточного тепла из теплообменника и предотвращая его потери.
2. Защита от перегрева
При превышении допустимой температуры корпуса воздухонагревателя устройство автоматически подаёт команду на отключение горелки. Такая ситуация может возникнуть по различным причинам, например, при отказе или остановке вентиляторного агрегата.
Электрический шкаф управления
Основной функцией электрического шкафа является приём сигналов, поступающих от блока управления вентилятором, комнатного термостата и других устройств управления, а также передача команд на включение и отключение воздухонагревателя.
Коммутация силовых цепей осуществляется с помощью контактора Telemecanique, а защита электродвигателя от перегрузки обеспечивается автоматическим выключателем GV2.
Области применения
- Учебные помещения: учебные центры, школы и учебные классы.
- Общественные помещения: молитвенные залы, заводские цеха, производственные помещения, больничные приёмные отделения, спортивные комплексы и спортивные залы.
Монтаж

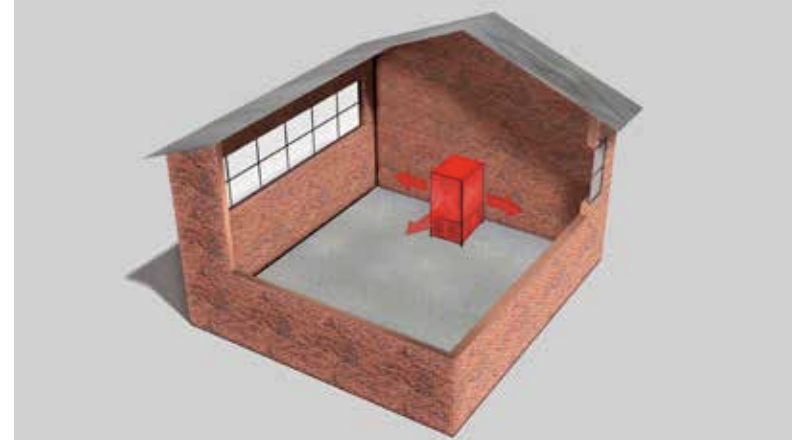

Воздухонагреватели ENERGY спроектированы таким образом, что могут устанавливаться непосредственно внутри отапливаемого помещения (рис. 7), обеспечивая распределение нагретого воздуха через регулируемые жалюзи агрегата.

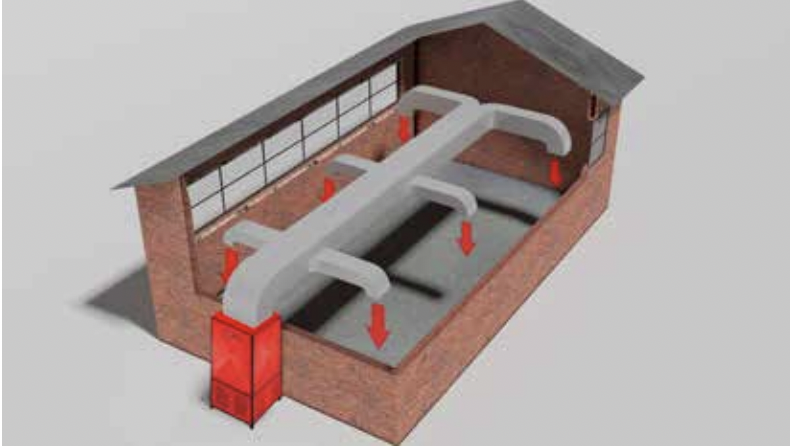

При необходимости подачи свежего наружного воздуха или при наличии специальных эксплуатационных требований предусмотрена возможность установки агрегата вне помещения (рис. 8) с последующей подачей и распределением нагретого воздуха по системе воздуховодов.
Монтаж воздухонагревателя вне помещения
воздухонагревателя внутри помещения»

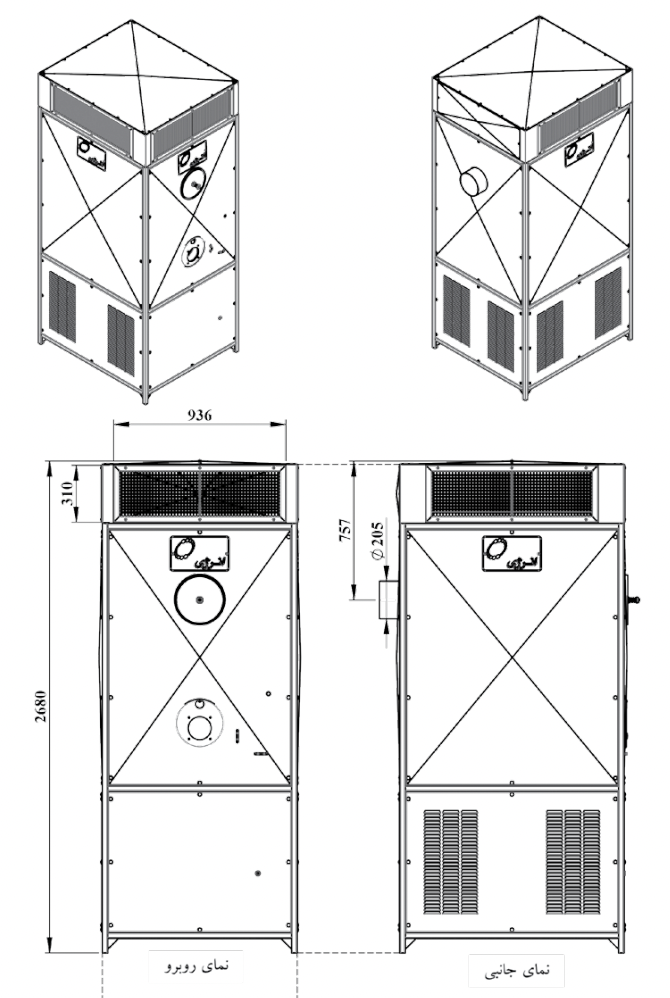

Габаритные размеры
