Газовый воздухонагреватель GH 0625

Введение

Газовый воздухонагреватель 625 разработан и производится на основе одного из изделий известной американской компании MODINE, представляющего собой промышленно-коммерческий тип газовых воздухонагревателей с атмосферной горелкой.

Данное изделие в 2008 году первым в Иране получило сертификат CE в соответствии с международным стандартом BS-EN621 как первый газовый воздухонагреватель с данной сертификацией.

Кроме того, компания Energy в сотрудничестве с Институтом стандартов и промышленных исследований Ирана (ISIRI) приступила к разработке нового стандарта под названием «Воздухонагреватели непрямого нагрева с принудительной подачей воздуха» (Forced Indirect Fired Air Heaters).

Научно-исследовательский и опытно-конструкторский отдел (R&D) компании Energy отвечает за все этапы проектирования и оптимизации продукции. Наша хорошо оснащённая лаборатория способна проводить все испытания, связанные с контролем качества продукции, с высокой точностью и достоверностью. Деятельность данного подразделения одобрена Министерством промышленности Ирана.

Все процессы проектирования, изготовления, производства, контроля, продаж, инженерной поддержки продаж, послепродажного обслуживания и выполнения всех остальных требований осуществляются под контролем и мониторингом в соответствии со стандартом системы менеджмента качества ISO 9000:2000.

Для повышения доверия клиентов компания Energy предоставляет консультационные услуги по оптимальному выбору продукции и правильному определению места её установки на основании предварительной информации, полученной от заказчиков. Эти услуги, предоставляемые отделами Sales Engineering и After Sales Service, позволяют снизить потребление энергии при сохранении комфортных условий эксплуатации.

Разветвлённая сеть послепродажного обслуживания по всей стране отвечает за все этапы монтажа изделия, ввода в эксплуатацию, пусконаладочных работ, а также обеспечения запасными частями силами квалифицированных специалистов с целью повышения удовлетворённости клиентов.

Дымовой колпак (Draft Hood)

Это узел, предназначенный для регулирования отвода продуктов сгорания из воздухонагревателя, а также для минимизации вероятности возникновения обратной тяги из дымохода. Конструкция покрыта термостойким защитным покрытием, выдерживающим температуру до 550 °C.

Газовый регулирующий клапан (Gas Control Valve)

Это клапан с электрическим приводом, предназначенный для регулирования расхода и давления газа, подаваемого к основной горелке и запальной горелке. Управление клапаном осуществляется по сигналу комнатного термостата в соответствии с заданной температурой, а также по сигналам термопары и предельного защитного термостата (Limit Control Switch). Клапан соответствует требованиям стандарта EN 126.

Теплообменник (Heat Exchanger)

Теплообменник отличается большой эффективной площадью теплообмена и высокой интенсивностью передачи тепла между горячими продуктами сгорания и проходящим воздушным потоком (перекрёстного типа). Низкое аэродинамическое сопротивление и отсутствие шума, возникающего вследствие многократных циклов теплового расширения и сжатия, являются одними из основных преимуществ данной конструкции.

Теплообменник, который можно считать «сердцем» воздухонагревателя, покрыт жаростойким защитным покрытием, выдерживающим температуру до 550 °C.

Горелка (Burner)

Используется атмосферная горелка с голубым пламенем, обеспечивающая контролируемое смешивание газа и воздуха, благодаря чему достигается эффективное образование необходимой тепловой мощности.

Горелка покрыта жаростойким защитным покрытием, выдерживающим температуру до 550 °C.

OxyPilot (Оксипилот)

OxyPilot — это система контроля пламени, способная обеспечивать запуск горелки даже при снижении давления газа на 25 % (от номинального давления настройки 17,8 мбар).

Система также контролирует уровень кислорода в помещении. При снижении концентрации кислорода ниже допустимого уровня она автоматически подает команду на прекращение подачи газа.

Система OxyPilot имеет сертификацию CSA.

Предельный термостат (Limit Control Switch)

Это термостат, предназначенный для контроля работы горелки. В случае превышения температуры корпуса теплообменника выше установленного предельного значения подача газа к газовому регулирующему клапану автоматически прекращается.

Устройство (термостат) сертифицировано в соответствии со стандартами CSA (Canadian Standards Association).

Термостат управления вентилятором (Fan Controller)

Это термостат, управляющий работой вентилятора. Он предотвращает подачу холодного воздуха в период прогрева воздухонагревателя за счёт задержки включения вентилятора.

Кроме того, после отключения горелки вентилятор продолжает работать до полного охлаждения теплообменника и завершения процесса теплоотдачи.

Преимущества

Монтаж (Installation)

При необходимости воздухонагреватель может быть установлен на стене с использованием соответствующих монтажных кронштейнов при соблюдении требуемых монтажных зазоров, что позволяет эффективно использовать полезную площадь помещения.

Техническое обслуживание (Maintenance)

По сравнению с аналогичными системами отопления, такими как фанкойлы, а также воздушные нагреватели, работающие от горячей воды или пара, данное оборудование отличается простотой и удобством технического обслуживания.

При его эксплуатации отсутствуют проблемы, связанные с коррозией трубопроводов, необходимостью устройства котельной, а также потерями тепла в трубопроводах.

Управление (Control)

Газовый воздухонагреватель 640 обеспечивает автоматическое поддержание заданной температуры в помещении по сигналу комнатного термостата. Регулирование температуры осуществляется посредством установки комнатного термостата и задания требуемого температурного режима.

Время нагрева (Heating Time)

Благодаря интенсивной циркуляции воздуха и его равномерному распределению по помещению заданная температура достигается за короткое время, что исключает необходимость предварительного прогрева помещения.

Дизайн (Aesthetic)

Современный дизайн и цветовое исполнение воздухонагревателя 640 гармонично сочетаются с интерьером помещения и соответствуют современным эстетическим требованиям.

Высокая тепловая эффективность (High Thermal Efficiency)

Полноценное сгорание топлива и большая эффективная площадь теплообмена теплообменника обеспечивают тепловой КПД воздухонагревателя свыше 80 %, что относит данную модель к категории высокоэффективных газовых воздухонагревателей.

Безопасность (Safety)

Все этапы проектирования, изготовления и производства оборудования выполняются в соответствии с утверждёнными стандартами.

Кроме того, все устройства управления и безопасности устанавливаются в соответствии с признанными международными стандартами и сертифицированы CSA и CE согласно требованиям стандарта EN 621.

Применение оборудования для контроля пламени и контроля рабочих параметров подтверждает высокий уровень безопасности данного изделия.

Низкий уровень шума (Noise)

Благодаря применению специально подобранного осевого вентилятора уровень шума воздухонагревателя соответствует нормативным требованиям, что делает его идеальным для установки в общественных зданиях, лекционных аудиториях, конференц-залах и мечетях.

Область применения

• Газовый воздухонагреватель 640 предназначен для отопления коммерческих объектов, таких как магазины, торговые центры, выставочные комплексы, крупные залы и банковские учреждения; промышленных объектов (цеха и производственные предприятия); общественных объектов (транспортные терминалы, аэропорты, железнодорожные вокзалы); образовательных учреждений (библиотеки, учебные мастерские); общественных помещений (рестораны, приёмные больниц), а также спортивных залов.
• Данная модель специально разработана для отопления закрытых помещений.
• При использовании воздухонагревателя для специальных технологических задач, таких как сушка деталей или обеспечение температуры выше стандартной температуры помещения в системах HVAC, рекомендуется проконсультироваться с отделом Sales Engineering.
• Воздухонагреватель 640не должен устанавливаться в жилых помещениях, а также в помещениях с высокой влажностью или недостаточной вентиляцией.
• Все работы по монтажу, вводу в эксплуатацию и пусконаладке должны выполняться в строгом соответствии с руководством по эксплуатации.
• Необходимый объём воздуха для горения газового воздухонагревателя 625 обеспечивается за счёт естественного притока наружного воздуха через наружную дверь или окно в помещении объёмом 120 м³, либо из расчёта 4 м³/ч свежего воздуха на каждый 1 кВт номинальной тепловой мощности воздухонагревателя.

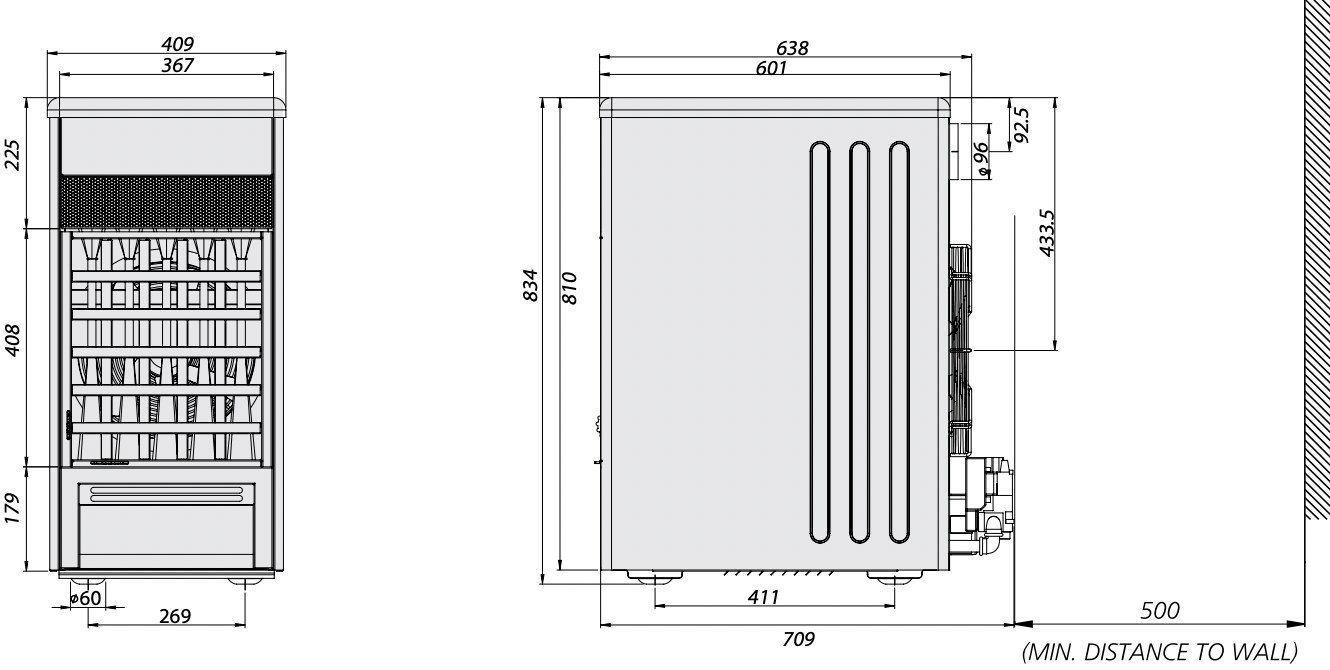

Габаритные размеры
