Газовая горелка RGB-605
Модель: Газовая горелка RGB-605 Мощность: 850–6200 кВт Тип топлива: ГАЗ Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:7 Класс NOx: II Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|

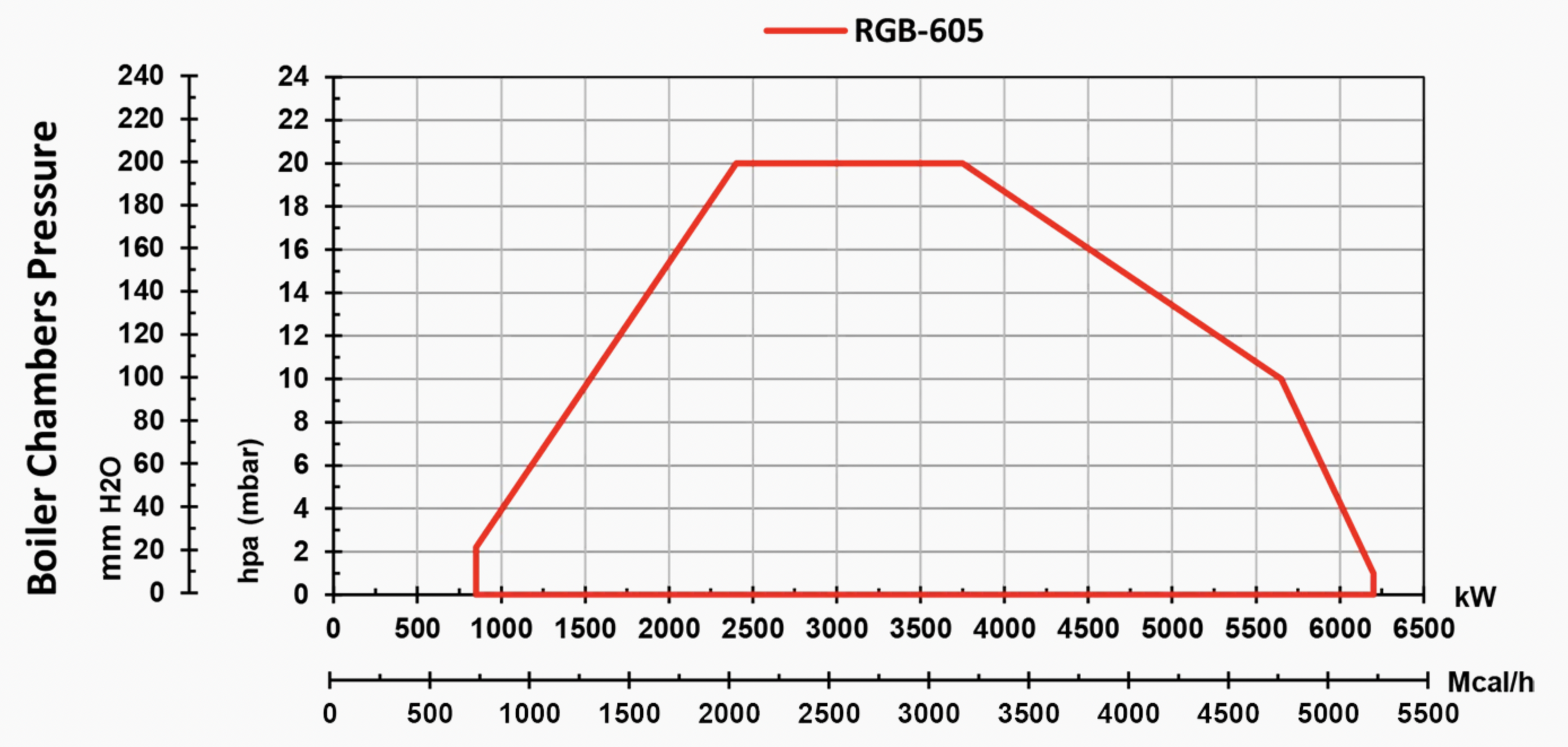

| Тепловая мощность | 850–6200 / 731–5335 | кВт / Мкал/ч |
| Класс NOx | II | — |
| Коэффициент регулирования мощности | 1:7 | — |
| Номинальная мощность на газе G20 | 850–6200 | кВт |
| Расход газа G20 | 85–620 | м³/ч |
| Номинальная мощность на газе G25 | 850–6200 | кВт |
| Расход газа G25 | 99–721 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 850–6200 | кВт |
| Расход СУГ (LPG) | 29–198 | м³/ч |
| Мощность на лёгком жидком топливе | — | кВт |
| Расход лёгкого жидкого топлива | — | кг/ч |
| Мощность на тяжёлом жидком топливе | — | кВт |
| Расход тяжёлого жидкого топлива | — | кг/ч |
| Давление газа на входе (низкое давление) | 193–360 | мбар |
| Давление газа на входе (высокое давление) | 1,5–4 | бар |
| Размер входного газового патрубка (низкое давление) | DN65 – Rp2 | — |
| Размер входного газового патрубка (высокое давление) | DN65 – Rp2 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 15 | кВт |
| Скорость вращения двигателя вентилятора | 2900 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Центробежный вентилятор | 363 × 103 × 42 | мм |
| Степень защиты IP (согласно ISIRI 2868) | IP43 | — |
| Габаритные размеры | 1671 × 1035 × 741 | мм |
| Вес | 228 | кг |
Техническое описание двухступенчатой газовой горелки RGB-605
Двухступенчатая газовая горелка с диапазоном мощности 850–6200 кВт по газу (для G20: 85–620 Нм³/ч), коэффициентом регулирования мощности 1:7 и классом NOx II.
Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
Горелка включает: механические компоненты, пламенную трубу, вентилятор подачи воздуха, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии.
Контроллер горелки: SIEMENS LFL.
Контроллер включает основной блок управления и сервопривод.
Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления и контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
Рекомендуемый вариант газовой рампы:
DN65, раздельная газовая рампа низкого давления — входное давление 258–360 мбар.
При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
Преимущества: оптимизированная конструкция, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Примечание: в исходном тексте указано 258–360 bar; поскольку речь идёт о низком давлении и техническая таблица модели указывает значения в мбар, здесь корректно читать это как 258–360 мбар.
Дополнительная информация
Электродвигатель вентилятора: 15 кВт, 3 фазы, 380–400 В, 50 Гц, 2900 об/мин
Рабочая температура окружающей среды: 5–60 °C
Максимальная температура воздуха для горения: 60 °C
Уровень шума: 85 дБ на расстоянии 1,5 м
Степень защиты корпуса: IP43
Вес нетто: ≈224 кг
Размеры упаковки (Д × Ш × В): ≈1850 × 1140 × 890 мм
Расчётные условия
Температура окружающей среды: 20 °C
Температура газа: 15 °C
Барометрическое давление: 1013 мбар
Высота над уровнем моря: 0 м
Стандарт: BS-EN 676
