Газовая горелка Raadman RGB-38
Модель: Газовая горелка RGB-38 Мощность: 154–500 кВт Тип топлива: ГАЗ Тип горелки: Одноступенчатая Коэффициент регулирования мощности: 1:3 Класс NOx: II Гарантия: 1 год
- Shipping:
Learn More
| Технические характеристики | Значение | Единица измерения |
|---|---|---|
| Номинальная тепловая мощность | 154–500 / 132–430 | кВт / Мкал/ч |
| Класс NOx | II | — |
| Коэффициент регулирования мощности | 1:3 | — |
| Номинальная мощность на газе G20 | 154–500 | кВт |
| Расход газа G20 | 15–50 | м³/ч |
| Номинальная мощность на газе G25 | 154–500 | кВт |
| Расход газа G25 | 17–58 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 154–500 | кВт |
| Расход СУГ (LPG) | 6–19 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | — | кВт |
| Расход лёгкого жидкого топлива | — | кг/ч |
| Номинальная мощность на тяжёлом жидком топливе | — | кВт |
| Расход тяжёлого жидкого топлива | — | кг/ч |
| Давление газа (низкое давление) | 9–18 | мбар |
| Давление газа (высокое давление) | — | бар |
| Размер входного газового патрубка (низкое давление) | Rp 1 1/2 | — |
| Размер входного газового патрубка (высокое давление) | — | — |
| Количество фаз электропитания | 1 | фаза |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 220 | В |
| Мощность электродвигателя вентилятора | 0,45 | кВт |
| Скорость вращения вентилятора | 2840 | об/мин |
| Модель насоса | — | — |
| Мощность двигателя насоса | — | кВт |
| Скорость вращения двигателя насоса | — | об/мин |
| Режим работы на газе | Одноступенчатый | — |
| Режим работы на жидком топливе | — | — |
| Центробежный вентилятор | 255 × 62 × 12,7 | мм |
| Степень защиты IP (согласно ISIRI 2868) | 43 | — |

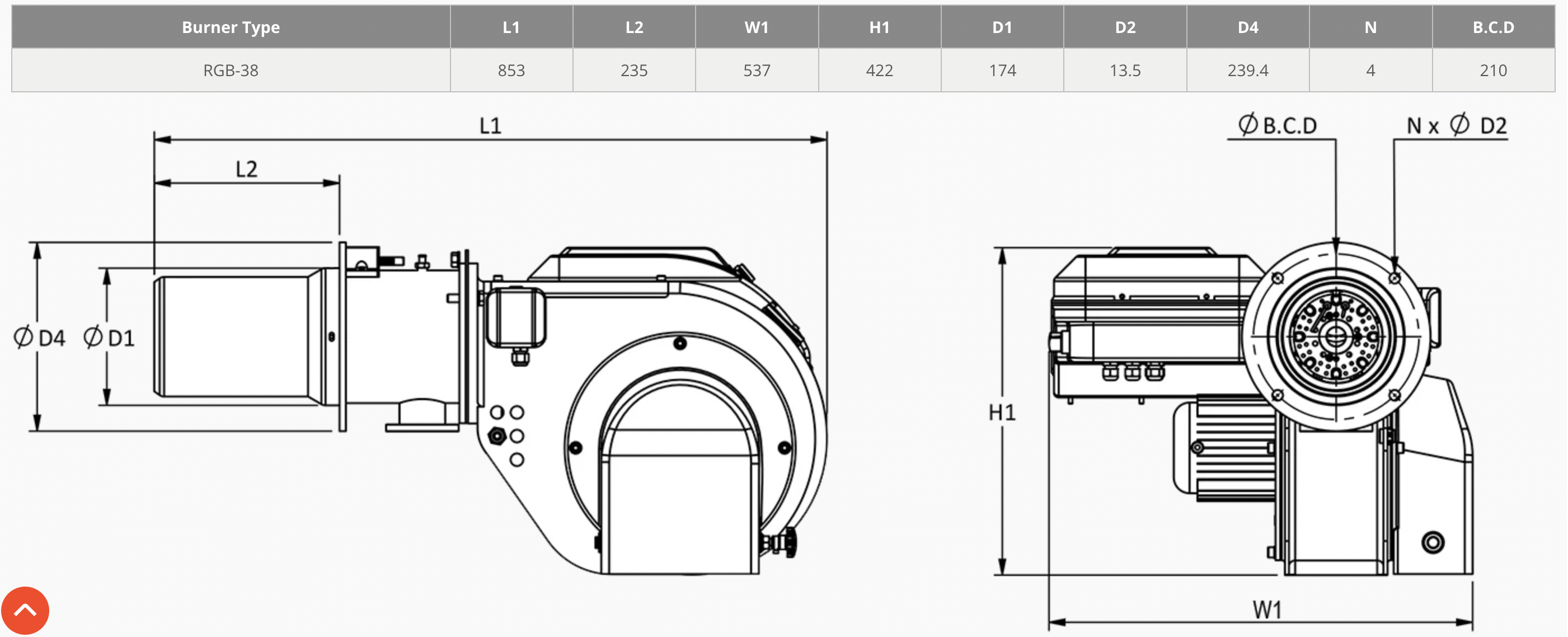

| Габаритные размеры | 855 × 538 × 427 | мм |
| Масса | 40 | кг |
RGB-38 — Технические характеристики одноступенчатой газовой горелки
• Одноступенчатая газовая горелка мощностью 154–500 кВт (расход газа 15,4–50 Нм³/ч для G20), коэффициент регулирования мощности 1:3, класс выбросов NOx — II.
• Совместима со всеми типами камер сгорания в соответствии со стандартами EN 303 и BS-EN 12953-3.
• Подходит для жаротрубных, топочных и водотрубных котлов.
• Горелка включает: алюминиевый корпус, огневую головку, электрическую проводку, вентилятор подачи воздуха, панель управления, устройства розжига, клапаны и все необходимые предохранительные устройства на газовой линии.
• Контроллер горелки: HONEYWELL DLG. В комплект входят основной контроллер и сервопривод.
• Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле минимального и максимального давления в соответствии с BS-EN 676.
• Газовая рампа поставляется в двух вариантах в зависимости от области применения:
- Rp1 ¼ — мультиблок низкого давления: входное давление 28–360 мбар.
- Rp2 — раздельная газовая рампа низкого давления: входное давление 12–360 мбар.
• Преимущества: оптимальная конструкция, низкий уровень шума, простая установка и техническое обслуживание.
• Дополнительная возможность: работа на СУГ (LPG) с использованием комплекта форсунок для LPG.
Дополнительная информация
• Двигатель вентилятора: 0,45 кВт, 1-фазный, 220 В, 50 Гц, 2700 об/мин.
• Рабочая температура окружающей среды: 5–60 °C.
• Максимальная температура воздуха для горения: 60 °C.
• Уровень шума: 70 дБ на расстоянии 1,5 м.
• Степень защиты корпуса: IP43.
• Масса нетто: 40 кг.
• Размеры упаковки (длина × ширина × высота): 985 × 710 × 590 мм.
Расчётные условия
• Температура окружающей среды: 20 °C
• Температура газа: 15 °C
• Барометрическое давление: 1013 мбар
• Высота над уровнем моря: 0 м
• В соответствии со стандартом BS-EN 676.
