Модель: Газовая горелка RGB-405/LN
Модель: Газовая горелка RGB-405/LN Мощность: 680–4100 кВт Тип топлива: ГАЗ Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:6 Класс NOx: III Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|

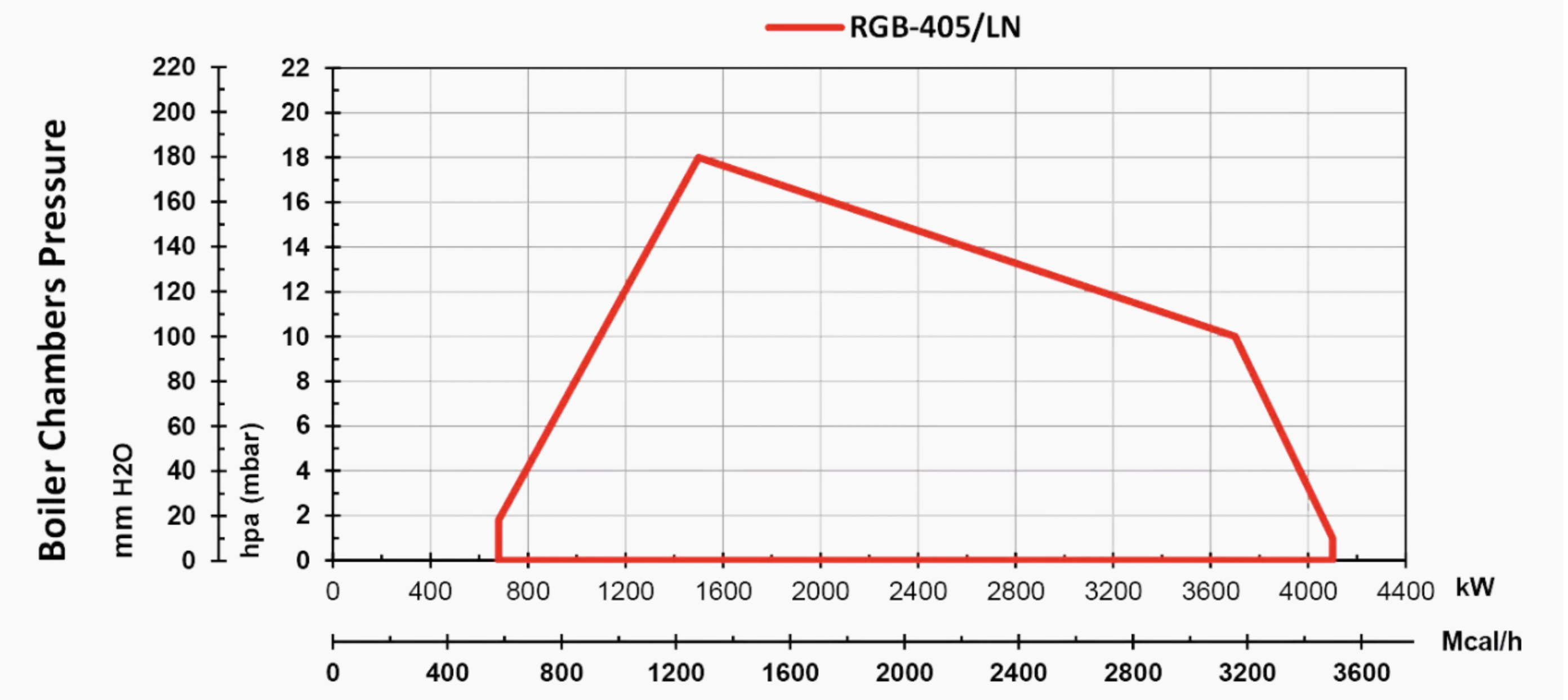

| Тепловая мощность | 680–4100 / 585–3527 | кВт / Мкал/ч |
| Класс NOx | III | — |
| Коэффициент регулирования мощности | 1:6 | — |
| Номинальная мощность на газе G20 | 680–4100 | кВт |
| Расход газа G20 | 68–410 | м³/ч |
| Номинальная мощность на газе G25 | 680–4100 | кВт |
| Расход газа G25 | 79–477 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 700–4100 | кВт |
| Расход СУГ (LPG) | 27–159 | м³/ч |
| Давление газа на входе (низкое давление) | 111–360 | мбар |
| Давление газа на входе (высокое давление) | 1–4 | бар |
| Размер входного газового патрубка (низкое давление) | DN 80 | — |
| Размер входного газового патрубка (высокое давление) | DN 65 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 9,2 | кВт |
| Скорость вращения двигателя вентилятора | 2900 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Центробежный вентилятор | 315 × 104 × 38 | мм |
| Степень защиты IP (согласно ISIRI 2868) | IP43 | — |

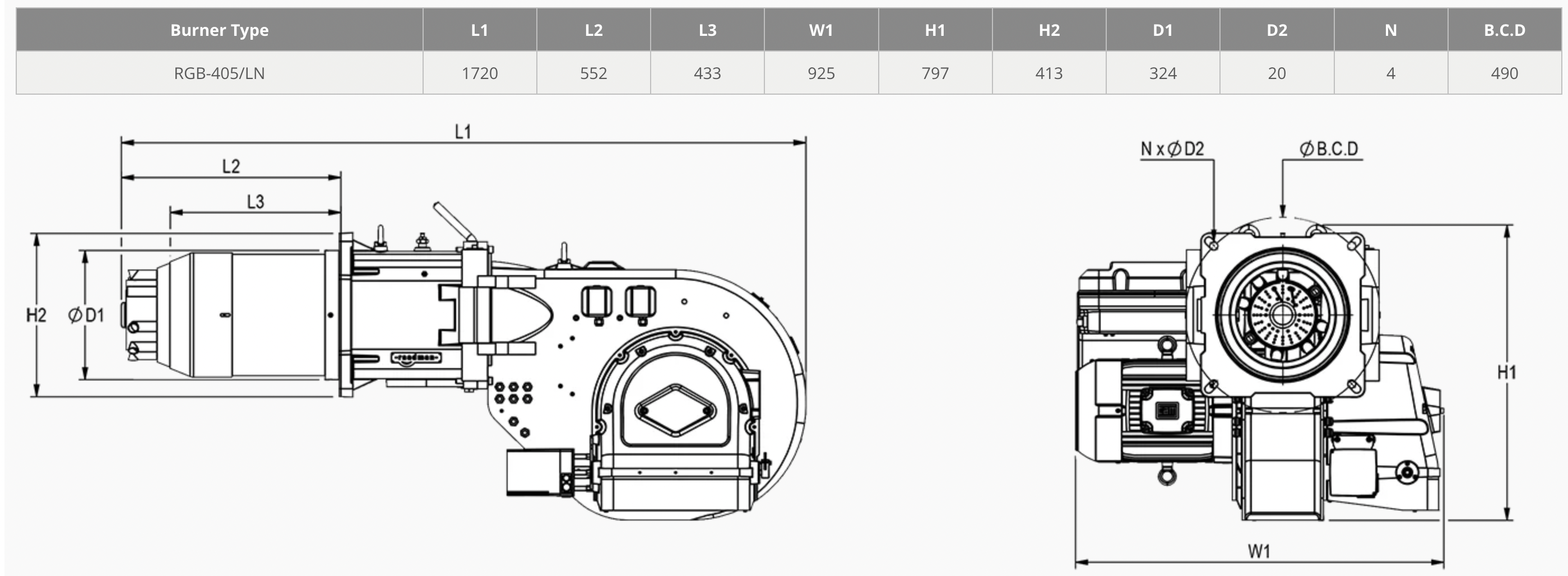

| Габаритные размеры | 1720 × 930 × 800 | мм |
| Вес | 215 | кг |
Техническое описание низкоэмиссионной двухступенчатой газовой горелки RGB-405/LN
Двухступенчатая газовая горелка с диапазоном мощности 680–4100 кВт по газу (для G20: 68–410 Нм³/ч), коэффициентом регулирования мощности 1:6 и классом NOx III.
Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, пламенную трубу, вентилятор подачи воздуха, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии.
Контроллер горелки: SIEMENS LFL.
Контроллер включает основной блок управления и сервоприводы.
Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления и контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
Рекомендуемый вариант газовой рампы:
DN65, раздельная газовая рампа низкого давления — входное давление 150–360 мбар.
При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
Преимущества: оптимизированная конструкция, высокий коэффициент регулирования мощности, низкий уровень шума, возможность открытия корпуса горелки на шарнире в обе стороны, простая установка и техническое обслуживание.
Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Примечание: в исходном тексте для входного давления указано 150–360 bar, но с учетом того, что речь идёт о low-pressure gas train, а техническая таблица модели указывает давление в мбар, здесь это как 150–360 мбар
Дополнительная информация
Электродвигатель вентилятора: 9,2 или 11 кВт, 3 фазы, 380–400 В, 50 Гц, 2900 об/мин
Рабочая температура окружающей среды: 5–60 °C
Максимальная температура воздуха для горения: 60 °C
Уровень шума: 83 дБ на расстоянии 1,5 м
Степень защиты корпуса: IP43
Вес нетто: ≈210 кг
Размеры упаковки (Д × Ш × В): ≈1850 × 1140 × 870 мм
Расчётные условия
Температура окружающей среды: 20 °C
Температура газа: 15 °C
Барометрическое давление: 1013 мбар
Высота над уровнем моря: 0 м
Стандарт: BS-EN 676
