Модель: Газовая горелка RGB-255/LN
Модель: Газовая горелка RGB-255/LN Мощность: 580–2400 кВт Тип топлива: ГАЗ Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:4 Класс NOx: III Гарантия: 1 год
- Shipping:
Learn More
Технические характеристики
| Технический параметр | Значение | Единица |
|---|---|---|

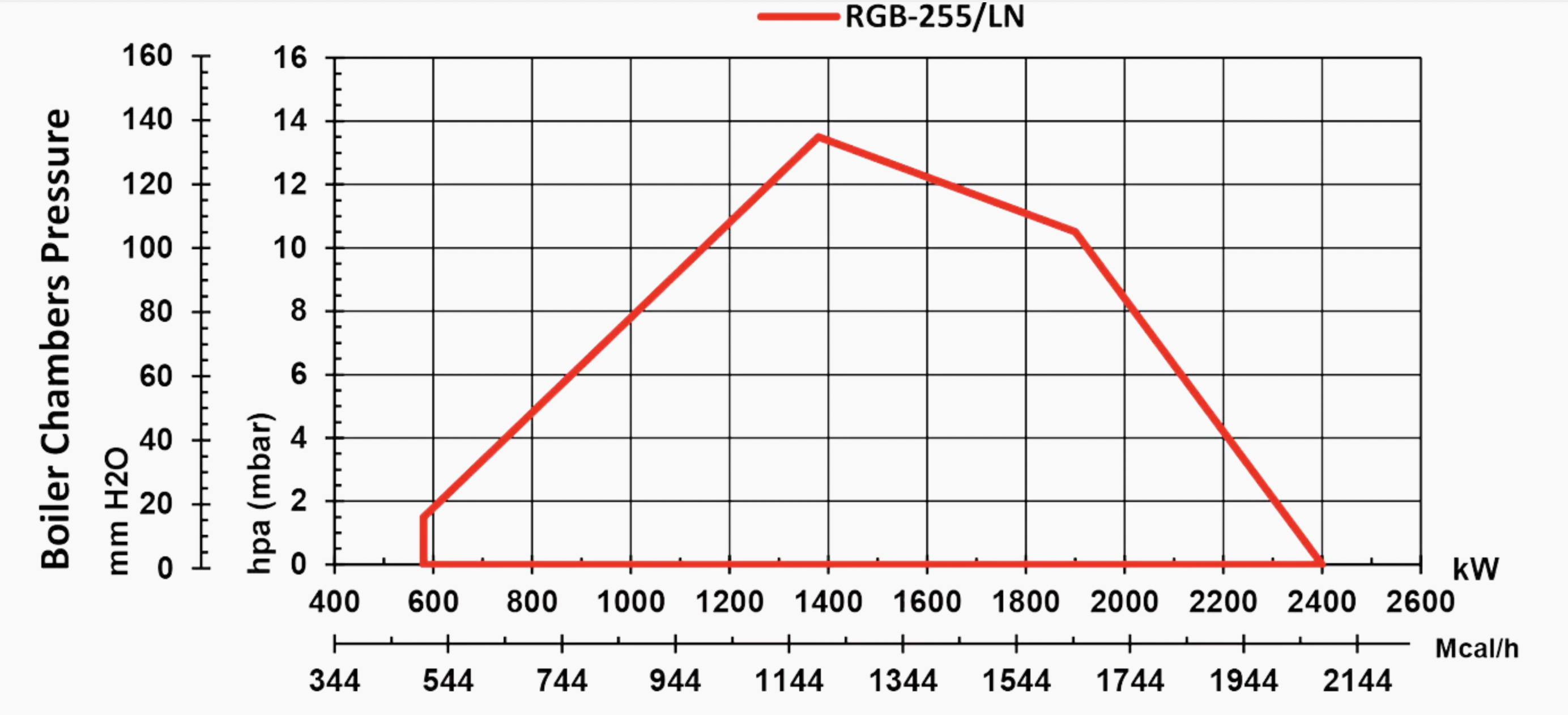

| Тепловая мощность | 580–2400 / 500–2065 | кВт / Мкал/ч |
| Класс NOx | III | — |
| Коэффициент регулирования мощности | 1:4 | — |
| Номинальная мощность на газе G20 | 580–2400 | кВт |
| Расход газа G20 | 58–240 | м³/ч |
| Номинальная мощность на газе G25 | 580–2400 | кВт |
| Расход газа G25 | 68–280 | м³/ч |
| Номинальная мощность на СУГ (LPG) | 600–2400 | кВт |
| Расход СУГ (LPG) | 23–93 | м³/ч |
| Давление газа на входе (низкое давление) | 82–360 | мбар |
| Размер входного газового патрубка (низкое давление) | Rp 2 | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 5,5 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Центробежный вентилятор | 360 × 66 × 28 | мм |
| Степень защиты IP (согласно ISIRI 2868) | IP43 | — |

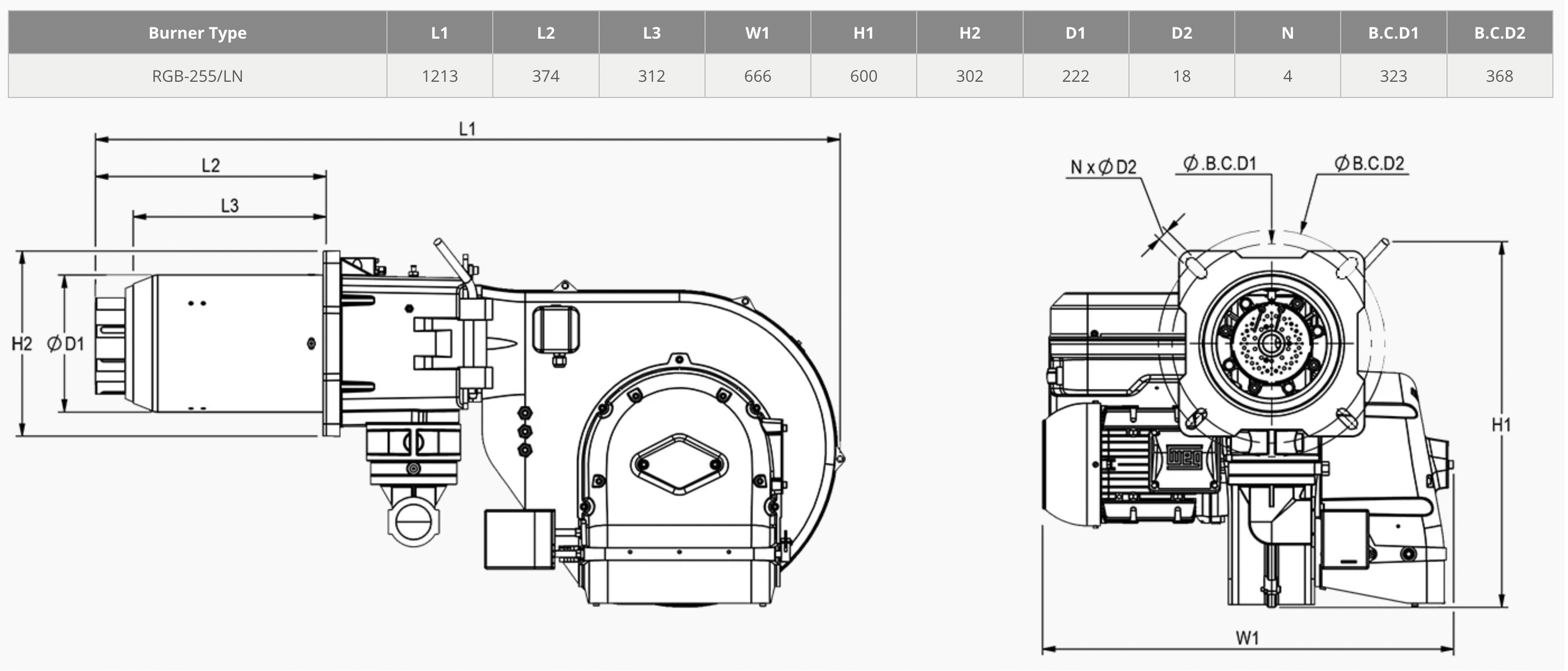

| Габаритные размеры | 1215 × 670 × 600 | мм |
| Вес | 91 | кг |
Техническое описание низкоэмиссионной двухступенчатой газовой горелки RGB-255/LN
- Двухступенчатая газовая горелка с диапазоном мощности 580–2400 кВт по газу (для G20: 58–240 Нм³/ч), коэффициентом регулирования мощности 1:4 и классом NOx III.
- Совместима с различными типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
- Подходит для жаротрубных, топочных и водотрубных котлов, а также другого промышленного теплотехнического оборудования.
- Конструкция горелки включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, пламенную трубу, вентилятор подачи воздуха, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии.
- Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или требований заказчика.
- Контроллер включает основной блок управления и сервоприводы.
- Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления и контроля герметичности, а также систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют требованиям BS-EN 676.
- Рекомендуемая газовая рампа предлагается в одном варианте:
- Rp 2, раздельная газовая рампа низкого давления, входное давление 99–360 бар.
- При наличии более высокого давления газа возможно использование газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
- Преимущества: оптимизированная конструкция, высокий коэффициент регулирования мощности, низкий уровень шума, возможность открытия корпуса на шарнире в обе стороны, простая установка и техническое обслуживание.
- Дополнительная возможность: работа на СУГ (LPG) при использовании комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 5,5 кВт, 3 фазы, 380–400 В, 50 Гц, 2840 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 83 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: ≈91 кг
- Размеры упаковки (Д × Ш × В): ≈1350 × 840 × 730 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
- Стандарт: BS-EN 676
