Газовая горелка RGB-175/LN
Модель: Газовая горелка RGB-175/LN Мощность: 320–1800 кВт Тип топлива: ГАЗ Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:5 Класс NOx: III Гарантия: 1 год
- Shipping:
Learn More
| Технические характеристики | Значение | Единица измерения |
|---|---|---|

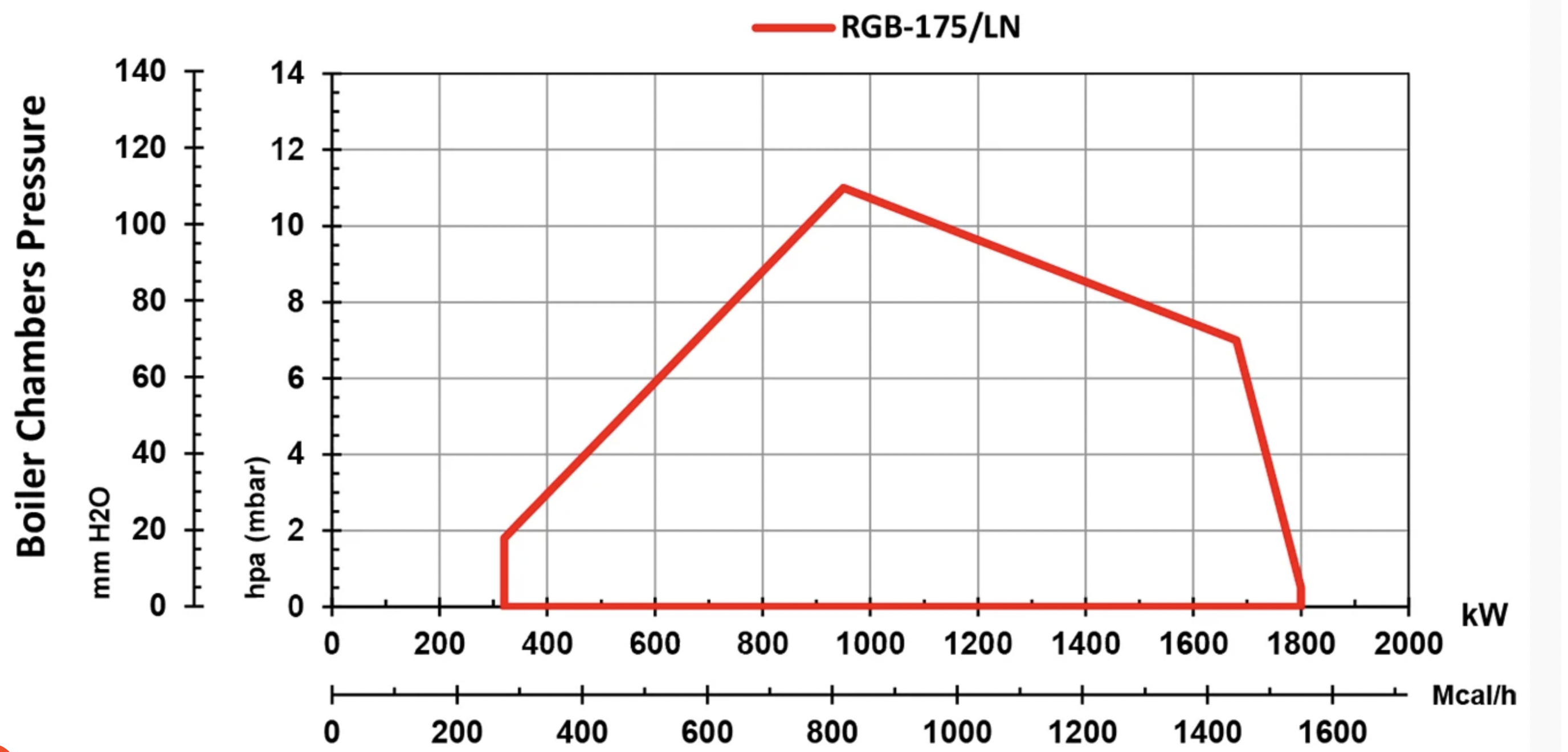

| Тепловая мощность | 320–1800 / 275–1549 | кВт / Мкал/ч |
| Класс NOx | III | — |
| Коэффициент регулирования мощности | 1:5 | — |
| Номинальная мощность на газе G20 | 320–1800 | кВт |
| Расход газа G20 | 32–180 | м³/ч |
| Номинальная мощность на газе G25 | 320–1800 | кВт |
| Расход газа G25 | 37–209 | м³/ч |
| Номинальная мощность на СУГ | 320–1800 | кВт |
| Расход СУГ | 16–70 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | — | кВт |
| Расход лёгкого жидкого топлива | — | кг/ч |
| Номинальная мощность на тяжёлом жидком топливе | — | кВт |
| Расход тяжёлого жидкого топлива | — | кг/ч |
| Давление газа на входе (низкое давление) | 75–360 | мбар |
| Давление газа на входе (высокое давление) | — | бар |
| Размер входного газового патрубка (низкое давление) | Rp 2 | — |
| Размер входного газового патрубка (высокое давление) | — | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 4 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Модель насоса | — | — |
| Мощность двигателя насоса | — | кВт |
| Скорость вращения двигателя насоса | — | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | — | — |
| Центробежный вентилятор | 345 × 66 × 28 | мм |
| Степень защиты IP (согласно ISIRI 2868) | 43 | — |

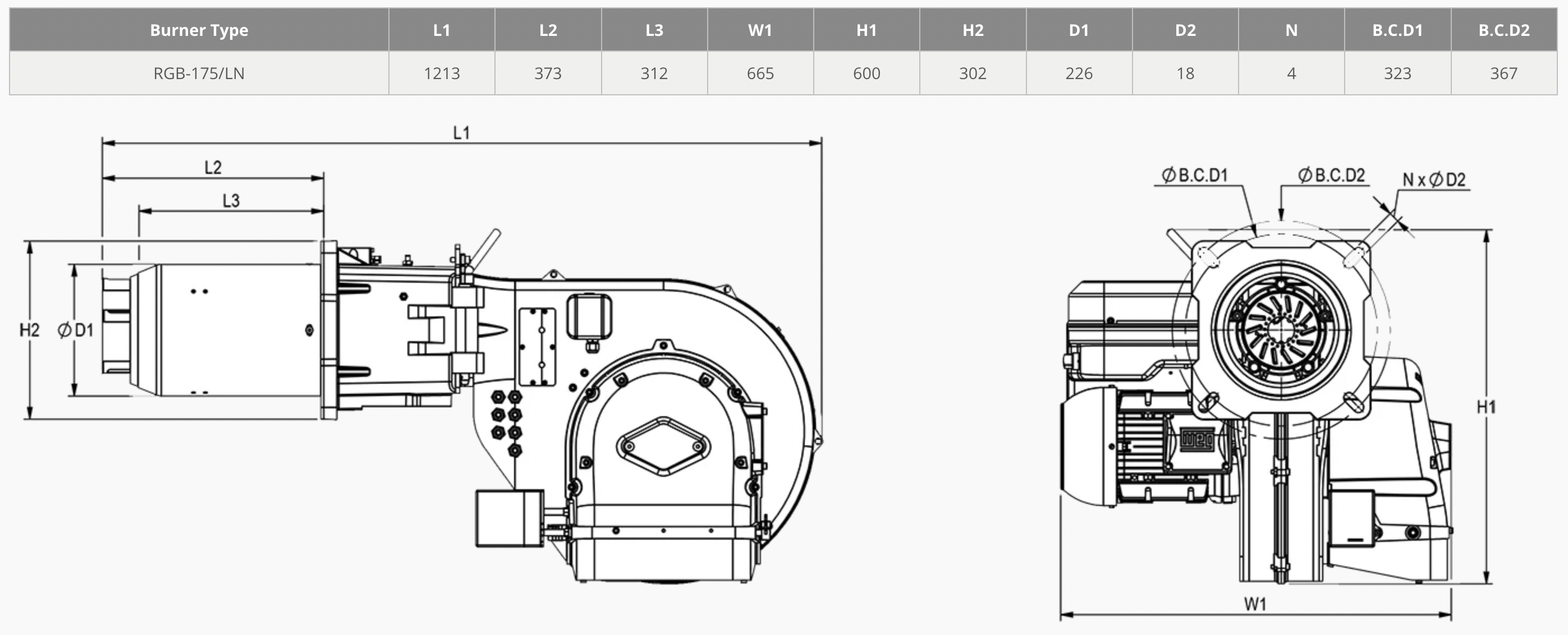

| Габаритные размеры | 1213 × 665 × 600 | мм |
| Вес | 100 | кг |
RGB-175/LN — Техническое описание низкоэмиссионной двухступенчатой газовой горелки
- Низкоэмиссионная двухступенчатая газовая горелка мощностью 320–1800 кВт (расход газа G20: 32–180 Нм³/ч), с коэффициентом регулирования мощности 1:5 и классом NOx III.
- Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953.
- Подходит для жаротрубных, топочных, водотрубных и других типов котлов.
- Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, огневую трубу, вентилятор, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии.
- Контроллер горелки: SIEMENS LFL или SHOKOUH/HONEYWELL TMG — в зависимости от политики производителя, доступности оборудования на рынке или заказа клиента.
- Контроллер включает: основной блок управления и сервопривод.
- Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле максимального давления, реле минимального давления, реле контроля герметичности и систему контроля герметичности клапанов (Valve Proving System). Все компоненты соответствуют BS-EN 676.
Рекомендуемые варианты газовой рампы
- Rp 2, моноблочная газовая рампа низкого давления — входное давление 69–360 мбар.
- Rp 2, раздельная газовая рампа низкого давления — входное давление 75–360 мбар.
- При наличии более высокого давления газа возможно использование газовой рампы меньшего размера для получения более выгодной стоимости.
Преимущества
- Оптимизированная конструкция
- Низкий уровень шума
- Возможность открытия корпуса горелки на шарнире в обе стороны
- Простая установка и техническое обслуживание
Дополнительная опция
- Возможность работы на СУГ (LPG) с использованием комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 4 кВт, 3 фазы, 380–400 В, 50 Гц, 2840 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 80,5 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: ≈116 кг
- Размеры упаковки (Д × Ш × В): ≈1350 × 940 × 750 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
Данные приведены в соответствии со стандартом BS-EN 676.
