Газовая горелка RGB-80
Модель: Газовая горелка RGB-80 Мощность: 297–810 кВт Тип топлива: ГАЗ Тип горелки: Двухступенчатая Коэффициент регулирования мощности: 1:3 Класс NOx: II Гарантия: 1 год
- Доставка:
Подробнее
| Технические характеристики | Значение | Единица измерения |
|---|---|---|
| Тепловая мощность | 297–810 / 256–697 | кВт / Мкал/ч |
| Класс NOx | II | — |
| Коэффициент регулирования мощности | 1:3 | — |
| Номинальная мощность на газе G20 | 297–810 | кВт |
| Расход газа G20 | 30–81 | м³/ч |
| Номинальная мощность на газе G25 | 297–810 | кВт |
| Расход газа G25 | 35–94 | м³/ч |
| Номинальная мощность на СУГ | 350–810 | кВт |
| Расход СУГ | 14–31 | м³/ч |
| Номинальная мощность на лёгком жидком топливе | — | кВт |
| Расход лёгкого жидкого топлива | — | кг/ч |
| Номинальная мощность на тяжёлом жидком топливе | — | кВт |
| Расход тяжёлого жидкого топлива | — | кг/ч |
| Давление газа на входе (низкое давление) | 38–138 | мбар |
| Давление газа на входе (высокое давление) | — | бар |
| Размер входного газового патрубка (низкое давление) | Rp 1 1/2 | — |
| Размер входного газового патрубка (высокое давление) | — | — |
| Количество фаз электропитания | 3 | фазы |
| Частота электропитания | 50 | Гц |
| Напряжение электропитания | 380–400 | В |
| Мощность электродвигателя вентилятора | 1,1 | кВт |
| Скорость вращения двигателя вентилятора | 2840 | об/мин |
| Модель насоса | — | — |
| Мощность двигателя насоса | — | кВт |
| Скорость вращения двигателя насоса | — | об/мин |
| Режим работы на газе | Двухступенчатый | — |
| Режим работы на жидком топливе | — | — |
| Центробежный вентилятор | 250 × 100 × 19 | мм |
| Степень защиты IP (согласно ISIRI 2868) | 43 | — |

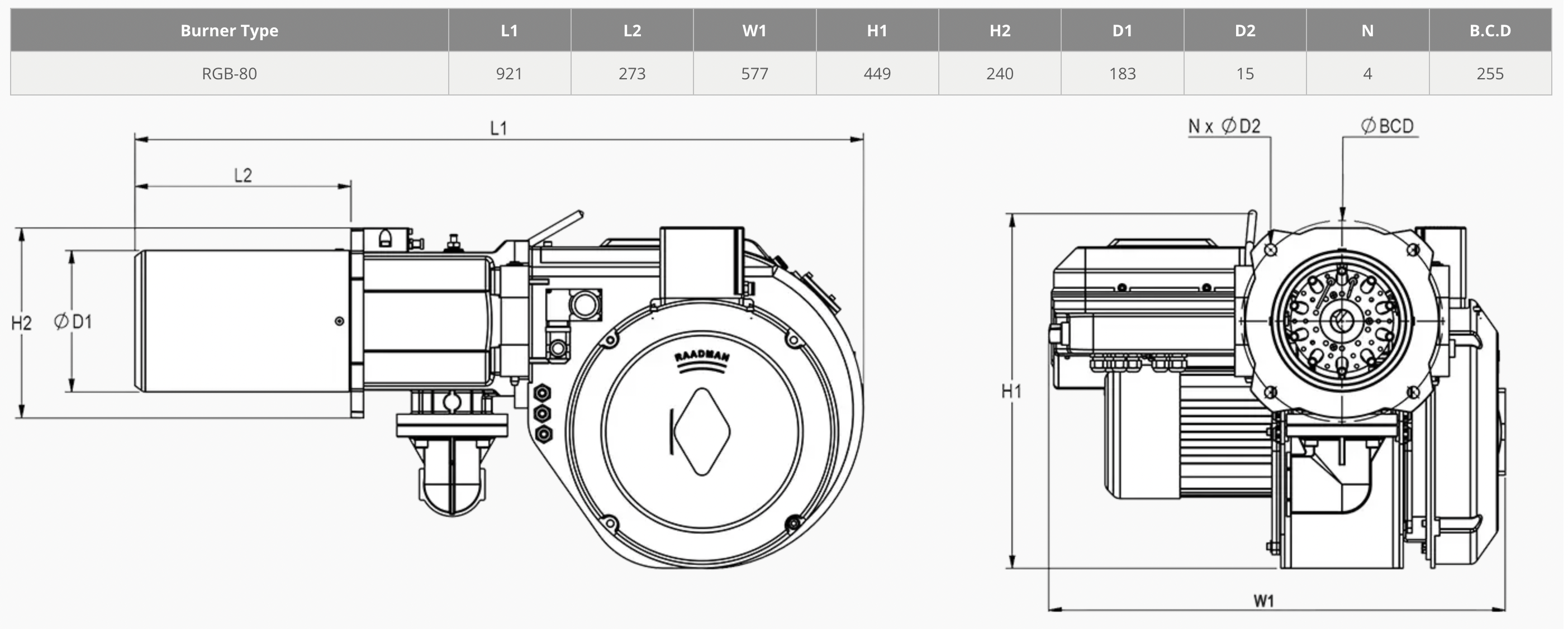

| Габаритные размеры | 921 × 578 × 461 | мм |
| Вес | 53 | кг |
RGB-80 — Техническое описание двухступенчатой газовой горелки
- Двухступенчатая газовая горелка мощностью 297–810 кВт (расход газа G20: 29,7–81 Нм³/ч), с коэффициентом регулирования мощности 1:3 и классом NOx II.
- Совместима со всеми типами топочных камер в соответствии со стандартами EN 303 или BS-EN 12953-3.
- Подходит для жаротрубных, топочных и водотрубных котлов.
- В комплектацию горелки входят: алюминиевый корпус, огневая труба, электропроводка, вентилятор, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности газовой линии.
- Контроллер горелки: HONEYWELL TMG или SIEMENS LFL — в зависимости от заказа клиента или решения производителя с учётом доступности оборудования на рынке. Контроллер включает основной блок управления и сервопривод.
- Газовая рампа включает: фильтр, регулятор давления, основной и предохранительный клапаны, манометры, реле минимального давления и реле давления в соответствии с BS-EN 676.
Газовая рампа поставляется в двух вариантах в зависимости от области применения:
- Rp 1 ½, моноблочная газовая рампа низкого давления — входное давление 34–360 мбар.
- Rp 1 ½, раздельная газовая рампа низкого давления — входное давление 45–360 мбар.
Преимущества
- Оптимизированная конструкция
- Высокий коэффициент регулирования мощности
- Низкий уровень шума
- Возможность открывания корпуса горелки на шарнире в обе стороны
- Простая установка и техническое обслуживание
Дополнительная опция
- Возможность работы на СУГ (LPG) с использованием комплекта форсунок для LPG.
Дополнительная информация
- Электродвигатель вентилятора: 1,1 кВт, 3 фазы, 380–400 В, 50 Гц, 2850 об/мин
- Рабочая температура окружающей среды: 5–60 °C
- Максимальная температура воздуха для горения: 60 °C
- Уровень шума: 75 дБ на расстоянии 1,5 м
- Степень защиты корпуса: IP43
- Вес нетто: 53 кг
- Размеры упаковки (Д × Ш × В): 1220 × 745 × 730 мм
Расчётные условия
- Температура окружающей среды: 20 °C
- Температура газа: 15 °C
- Барометрическое давление: 1013 мбар
- Высота над уровнем моря: 0 м
Данные приведены в соответствии со стандартами BS-EN 676 и BS-EN 267.
