Двухтопливная горелка RLGB-505/LN
Модель: Двухтопливная горелка RLGB-505/LN Мощность: 700–5100 кВт Тип топлива: ГАЗ / ЛЁГКОЕ ЖИДКОЕ ТОПЛИВО Тип горелки: Двухступенчатая на газе / Трёхступенчатая на жидком топливе Коэффициент регулирования мощности: 1:7 Класс NOx: III (газ) / II (жидкое топливо) Гарантия: 1 год
- Доставка:
Подробнее
Технические характеристики
| Параметр | Значение |
|---|---|

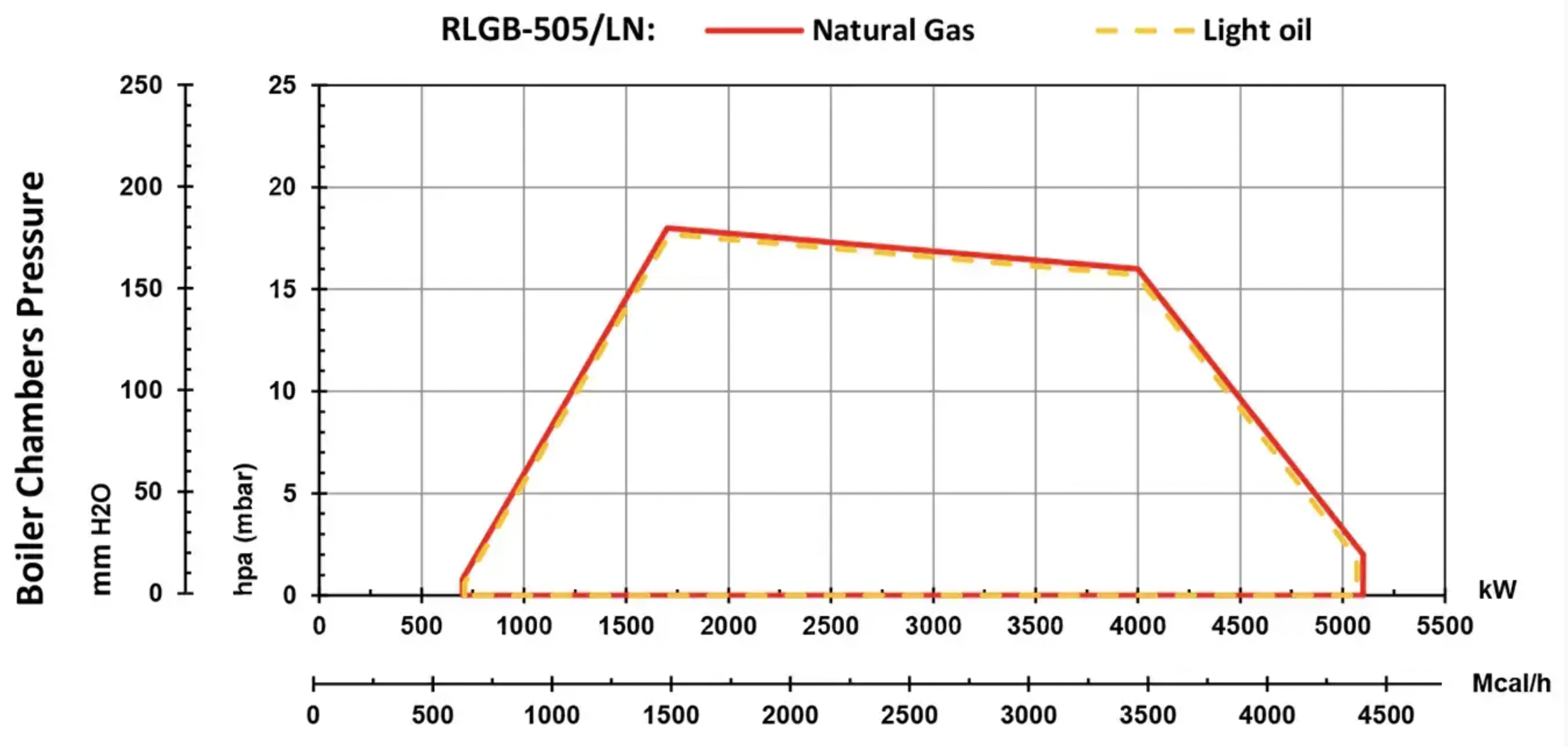

| Тепловая мощность | 700–5100 кВт / 602–4388 Мкал/ч |
| Класс NOx | III (газ) / II (жидкое топливо) |
| Коэффициент регулирования мощности | 1:7 |
| Номинальная мощность на газе G20 | 700–5100 кВт |
| Расход газа G20 | 70–510 м³/ч |
| Номинальная мощность на газе G25 | 700–5100 кВт |
| Расход газа G25 | 81–594 м³/ч |
| Номинальная мощность на СУГ (LPG) | 750–5100 кВт |
| Расход СУГ | 29–198 м³/ч |
| Номинальная мощность на лёгком жидком топливе | 700–5100 кВт |
| Расход лёгкого жидкого топлива | 59–430 кг/ч |
| Давление газа, низкое | 137–360 мбар |
| Давление газа, высокое | 1,5–4 бар |
| Входной газовый патрубок, низкое давление | DN80–Rp2 |
| Входной газовый патрубок, высокое давление | DN80 |
| Электропитание | 3 фазы |
| Частота | 50 Гц |
| Напряжение | 380–400 В |
| Мощность электродвигателя вентилятора | 11 кВт |
| Скорость вращения вентилятора | 2940 об/мин |
| Модель насоса | TA5 |
| Мощность двигателя насоса | 1,5 кВт |
| Скорость вращения насоса | 2885 об/мин |
| Режим работы на газе | Двухступенчатый |
| Режим работы на жидком топливе | Двухступенчатый |
| Центробежный вентилятор | 314 × 101 × 38 мм |
| Степень защиты | IP43 |

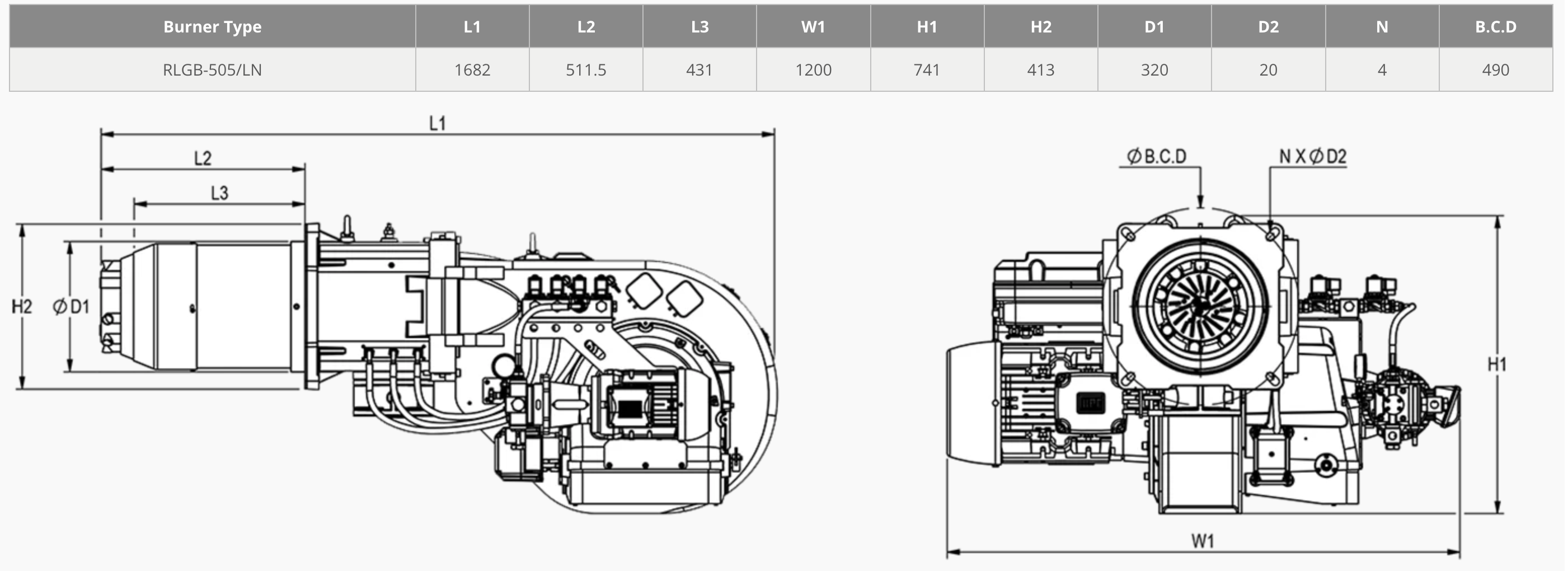

| Габаритные размеры | 1683 × 1200 × 741 мм |
| Вес | 268 кг |
Техническое описание низкоэмиссионной двухтопливной горелки RLGB-505/LN
Двухступенчатая горелка на газе с мощностью 700–5100 кВт (расход газа 70–510 Нм³/ч для G20), коэффициентом регулирования мощности 1:7 и классом NOx III.
Трёхступенчатая горелка на лёгком жидком топливе с мощностью 700–5100 кВт (расход 59–430 кг/ч), коэффициентом регулирования мощности 1:7 и классом NOx II.
Совместима со всеми типами топочных камер в соответствии со стандартами EN-303 или BS-EN 12953.
Подходит для жаротрубных, топочных и водотрубных котлов и другого теплотехнического оборудования.
Горелка включает: механические компоненты, низкоэмиссионную головку горелки, разработанную для снижения выбросов, жаровую трубу, вентилятор подачи воздуха, систему подачи лёгкого жидкого топлива, панель управления, устройства розжига, клапаны и все необходимые устройства безопасности в газовой линии и линии подачи лёгкого жидкого топлива.
Контроллер горелки: SIEMENS LFL.
Контроллер включает: основной блок управления, датчик пламени и сервопривод.
Газовая рампа
Газовая рампа включает:
фильтр;
регулятор давления;
основной и предохранительный клапаны;
манометры;
реле максимального давления;
реле минимального давления и контроля герметичности;
систему контроля герметичности клапанов.
Все компоненты соответствуют BS-EN 676.
Рекомендуются два варианта газовой рампы:
DN65 — отдельная газовая рампа низкого давления
Входное давление: 189–360 мбарDN65 — отдельная газовая рампа высокого давления
Входное давление: 1–4 бар
При наличии более высокого давления газа возможно применение газовой рампы меньшего размера, что позволяет снизить стоимость оборудования.
Система подачи лёгкого жидкого топлива
Система включает:
отдельный электродвигатель насоса топлива;
насос с регулирующим клапаном давления;
три основных электромагнитных клапана и один предохранительный электромагнитный клапан на линии подачи топлива;
манометр на линии подачи;
две форсунки для двухступенчатой работы.
Все компоненты соответствуют BS-EN 267.
Преимущества
Оптимизированная конструкция
Высокий коэффициент регулирования мощности 1:7
Независимые электродвигатели насоса топлива и вентилятора
Низкий уровень шума
Возможность открытия корпуса горелки на шарнире в обе стороны
Простая установка и техническое обслуживание
Дополнительная возможность
Возможность работы на СУГ (LPG) с использованием специального комплекта форсунок для LPG.
Дополнительная информация
Электродвигатель вентилятора: 11 кВт, 3 фазы, 380–400 В, 50 Гц, 2900 об/мин
Электродвигатель насоса лёгкого жидкого топлива: 1,5 кВт, 380–400 В, 50 Гц, 2890 об/мин
Рабочая температура окружающей среды: 5–60 °C
Максимальная температура воздуха для горения: 60 °C
Уровень шума: 82 дБ на расстоянии 1,5 м
Степень защиты корпуса: IP43
Вес нетто: ≈267 кг
Размеры упаковки (Д × Ш × В): ≈1870 × 1390 × 870 мм
Расчётные условия
Температура окружающей среды: 20 °C
Температура газа: 15 °C
Барометрическое давление: 1013 мбар
Высота над уровнем моря: 0 м
Стандарты: BS-EN 676 и BS-EN 267
