Tavsif

SET252H gaz bosimi regulyatori yoki ichki xavfsizlik klapani 5 bargacha bo‘lgan kirish bosimida ishlash uchun mo‘ljallangan.

Ushbu regulyator ichki xavfsizlik klapani va kirish bosimidagi o‘zgarishlarni kompensatsiya qiluvchi mexanizm bilan jihozlangan bo‘lib, pastdan yuqori unumdorlikkacha bo‘lgan turli ish rejimlarida barqaror va ishonchli chiqish bosimini ta’minlaydi.

Regulyator Eron Milliy standartlashtirish tashkiloti (ISIRI) tomonidan 5 bargacha bo‘lgan bosimda ishlash uchun berilgan COC sertifikatiga ega.

EN 88-2 standarti

va Milliy qurilish me’yorlarining 17-bobi, 17-21-7-1 bandi talablariga muvofiq.

Aniqlik klassi: AC 10

Yopilish bosimi klassi: SG 10

Guruh: 2 (EN 13611 va INSO 60707 standartlariga muvofiq)

Harorat diapazoni: –15°C dan +60°C gacha

Gaz turi: tabiiy gaz, suyultirilgan gaz, shahar gazi

Ulanishlar

Rezba bilan: DN40 (Rp 1½), DN50 (Rp 2)

EN ISO 228-1 standartiga muvofiq

Flanesli: ISO 7005-1 va DIN 1092-4 standartlariga muvofiq

Maksimal ishchi kirish bosimi (P₁): 5 bar

Xavfsizlik koeffitsiyenti: f = 4
(INSO 22107, C ilovasi, 6-1-bandga muvofiq, 2×5 bar bosimda)

Sanoat gorelkalari uchun mos

Garmiran, Raadman, Riello, Baltur, Ecoflame, Ecostar

Chiqish bosimi P₂ diapazoni va prujina tanlovi

Klapanning xavfsizlik bosimini chiqarish ΔP diapazoni

Eslatma: Ushbu bosim diapazonidagi ko‘rsatilgan qiymatlarga faqat kuchaytirilgan diafragma qo‘llanilganda erishiladi.

Bosimni o‘lchash uchun ulanish nuqtalari

Klapanda bosimni o‘lchash uchun zavodda o‘rnatilishi mumkin bo‘lgan to‘rtta ulanish nuqtasi mavjud.

Sxemadagi strelka oqim yo‘nalishini, uchburchak belgisi esa yuqoridan ko‘rinishni ko‘rsatadi.

Mahsulotga buyurtma berish tartibi

Misol:

SET252H / DN50 / 5 / 85150 / T4

Buyurtma kodi: SET252H/DN50/5/85150/T4

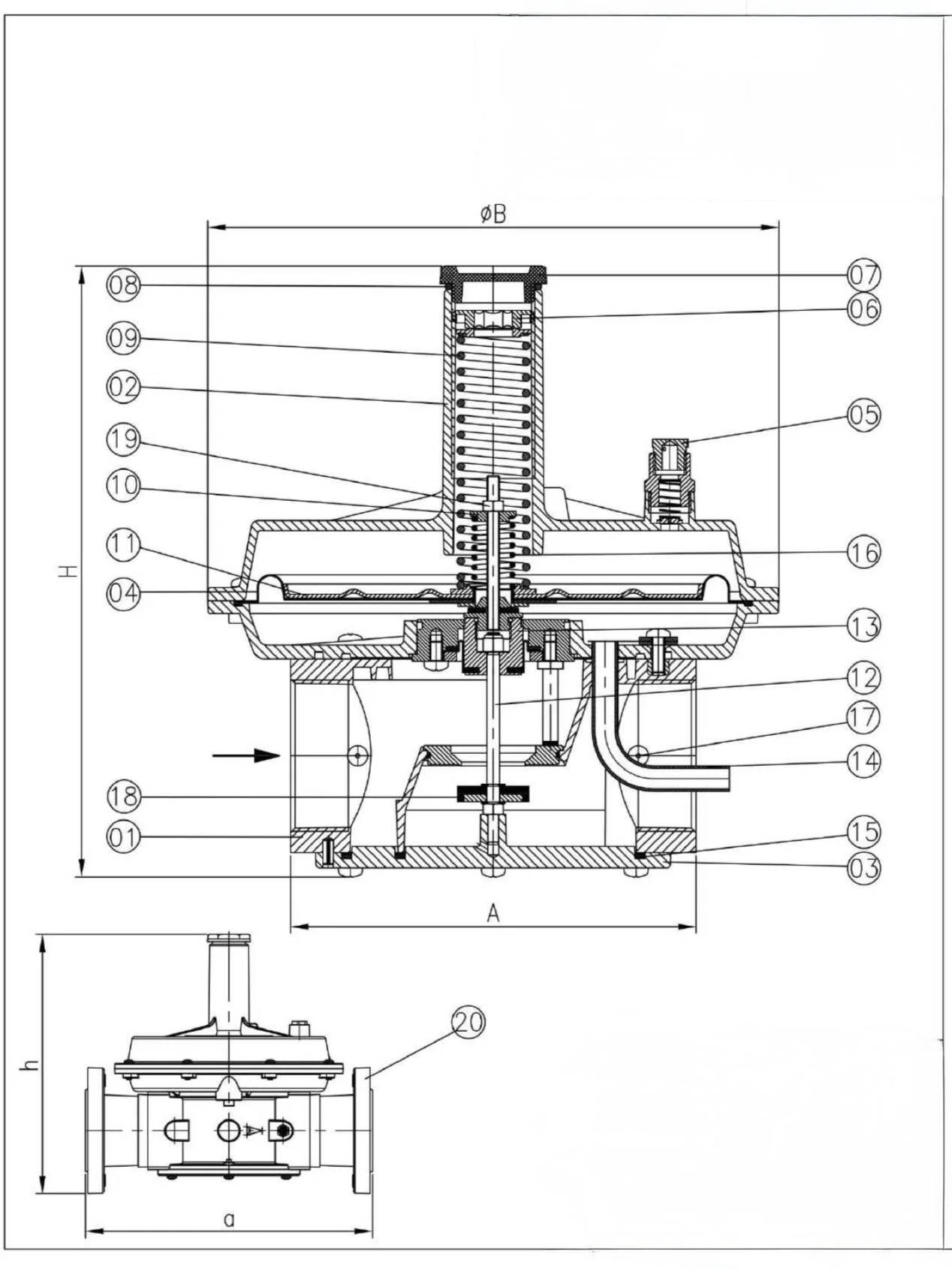

Detallar ro‘yxati (chizma bo‘yicha raqamlanishi)

O‘lchamlar va og‘irlik jadvali

Foydalanish bo‘yicha yo‘riqnoma

Ushbu qo‘llanma mazkur mahsulotni to‘g‘ri o‘rnatish, ishga tushirish va foydalanish tartibini tushuntiradi.

Ushbu qo‘llanmaning mavjudligi mahsulot sifat nazoratidan o‘tganligini anglatadi.

O‘rnatish, texnik xizmat ko‘rsatish yoki boshqa masalalar bo‘yicha qo‘shimcha ma’lumot zarur bo‘lsa, Setaak kompaniyasining texnik bo‘limiga murojaat qilishingiz mumkin.

Eron Milliy qurilish me’yorlari, 17-bob, 17-2-11-6-1-band

Bosimni o‘lchash uskunalari tashqi mexanik ta’sirlardan himoyalangan holda o‘rnatilishi kerak.

O‘rnatish joyi ochiq yoki yaxshi shamollatiladigan hududda bo‘lishi kerak.

Agar ochiq joyga o‘rnatishning imkoni bo‘lmasa, gaz to‘planishining oldini olish uchun tegishli diametrdagi nafas olish (ventilyatsiya) liniyasi ko‘zda tutilishi va u atmosferaga chiqarilishi kerak.

Ventilyatsiya liniyasidagi bosim xavf tug‘dirmasligi kerak. Ventilyatsiya tizimiga suv, hasharotlar va begona jismlarning kirib kelishining oldini olish uchun tashqariga qiya yo‘naltirilgan ikki tomonlama ulanishdan foydalanish kerak.

⚠️ Ogohlantirish

• Mahsulotni o‘rnatish va texnik xizmat ko‘rsatish ishlari texnik ma’lumotlar va yo‘riqnomalarni diqqat bilan o‘rganib chiqqan malakali mutaxassislar tomonidan bajarilishi kerak.

• Regulyator faqat ishlab chiqaruvchi tomonidan belgilangan maqsadda ishlatilishi kerak.

• Qurilmani pasportda ko‘rsatilgan ishchi muhitdan boshqa muhit bilan ishlatish taqiqlanadi.

• Ishlash parametrlari mahsulot shildigida va ushbu qo‘llanmada ko‘rsatilgan chegaralar doirasida bo‘lishi kerak.

• Bosim va harorat diapazonlaridan tashqarida noto‘g‘ri foydalanish uchun javobgarlik foydalanuvchi zimmasida bo‘ladi.

• Barcha ta’mirlash ishlari faqat ishlab chiqaruvchi tomonidan tasdiqlangan original ehtiyot qismlardan foydalangan holda amalga oshirilishi kerak.

• Sertifikatlanmagan ehtiyot qismlardan foydalanish kafolat va texnik qo‘llab-quvvatlashni bekor qiladi.

• Regulyator to‘g‘ridan-to‘g‘ri issiqlik, namlik va oksidlanish ta’siridan himoyalangan joyga o‘rnatilishi kerak.

• Tashqi muhitga o‘rnatilganda yomg‘ir tushishi va korroziyaning oldini olish uchun himoya soyaboni yoki qoplama ko‘zda tutilishi kerak.

• Ishlab chiqaruvchi noto‘g‘ri foydalanish natijasida yuzaga kelgan shikastlanishlar uchun javobgar emas.

O‘rnatishdan oldingi talablar

• O‘rnatishni boshlashdan oldin gaz ta’minoti liniyasi yopilishi va montaj ishlari tugaguniga qadar nazorat ostida bo‘lishi kerak.

• Qurilma korpusidagi strelka bilan ko‘rsatilgan gaz oqimi yo‘nalishiga rioya qiling.

• Liniyadagi bosim regulyator shildigida ko‘rsatilgan maksimal bosimdan past bo‘lishi kerak.

• Regulyatorni tavsiya etilgan muddatdan ortiq yuklama ostida saqlash yoki ishlatishga yo‘l qo‘yilmaydi.

• Qurilma yomg‘ir yoki boshqa tashqi omillar ta’siriga duchor bo‘lmasligi kerak.

• Ventilyatsiya va sozlash elementlaridan richag yoki tayanch sifatida foydalanish mumkin emas.

• Gaz quvuriga montaj qilishda quvur rezbasining uzunligi mahsulot korpusidagi rezba uzunligiga mos bo‘lishi kerak. Bu ichki qismlarning shikastlanishining oldini oladi.

• Flanesli ulanishlarda korpusga mexanik kuchlanish tushmasligi uchun flaneslarning parallelligi va o‘qdoshligi, shuningdek qistirmalarning to‘g‘ri qalinligi tekshirilishi kerak.

• Gaz sizib chiqishining oldini olish uchun tizimni muntazam tekshirish, masalan, yiliga bir marta germetiklik sinovini o‘tkazish tavsiya etiladi.

• Yuqori harorat yoki ventilyatsiya yomon bo‘lgan sharoitlarda qizib ketish, elektr yoylari va boshqa xavfli ta’sirlardan himoya qilish choralarini ko‘rish kerak.

• Ishga tushirishdan oldin foydalanish sharoitlari texnik talablarga muvofiqligi va uskunaning xavfsiz ishlashini ta’minlashi tekshirilishi kerak.

Montaj

Regulyatorni quvur liniyasiga yoki ishonchli tayanchga ega bo‘lgan boshqa qo‘zg‘almas asosga o‘rnating va ulanishning germetikligini ta’minlang.

Regulyator korpusida ko‘rsatilgan gaz oqimi yo‘nalishi indikatoriga e’tibor bering.

Ushbu regulyator faqat ishchi diafragma shikastlanganda potensial xavf tug‘dirishi mumkin.

Bunday holatda regulyator nafas olish teshigi (05) orqali gazning doimiy sizib chiqish manbaiga aylanadi.

Favqulodda sharoitlarda — ventilyatsiyasi mavjud bo‘lmagan xonalarda yoki davriy tekshiruvlar yetarli bo‘lmaganda, ayniqsa payvandlash apparatlari, elektr yoylari, elektr payvandlash uskunalari va boshqa xavfli jihozlar yaqinida — foydalanish sharoitlari tahlil qilinishi va tegishli xavfsizlik choralarini ko‘rish kerak.

Avariya holatlarining oldini olishga qaratilgan tavsiyalarga qat’iy rioya qilish lozim.

Masalan: uskunani har yili tekshirish va diafragmaning nafas olish teshiklaridan chiqishi mumkin bo‘lgan gazni tegishli ventilyatsiya (chiqarish) liniyalari orqali tashqariga chiqarishni ta’minlash kerak.

Yopiq yoki shamollatilmaydigan xonalarda foydalanilganda, gaz sizib chiqishi ehtimolini hisobga olgan holda, ichki xavfsizlik klapani (chiqarish klapani)ni nafas olish teshigidan (05) chiqarib, uni atmosferaga chiqarilgan ventilyatsiya quvuriga ulash kerak (G1/4 ulanish).

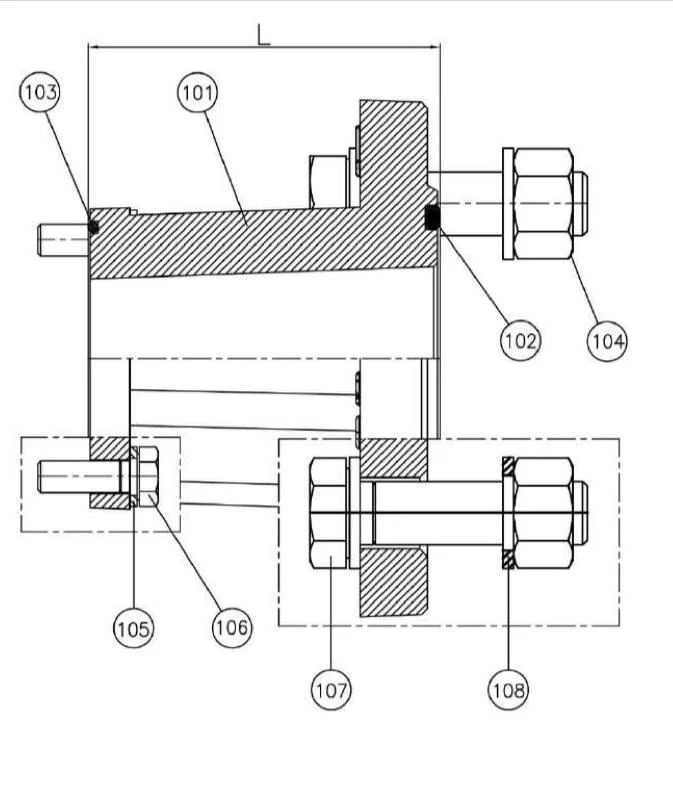

Flanes montaji

Regulyatorni flanes orqali ulash uchun mijoz buyurtma berish vaqtida DN o‘lchamiga mos ikkita SET952 flanes komplekti kerakligini ko‘rsatishi kerak.

Har bir komplekt quyidagilarni o‘z ichiga oladi:

• bitta yaxlit flanes (0104);

• zichlovchi halqa (0203);

• shayba (0210);

• va qistirmalar komplekti.

Ishlab chiqaruvchi aniq va ishonchli o‘rnatishni ta’minlash uchun (0203) zichlovchi halqasidan foydalangan holda M8 boltlarini 25 N·m moment bilan tortishni tavsiya qiladi.

Katta o‘lchamdagi regulyatorlar uchun M16 boltlar 10 N·m moment bilan alohida buyurtma qilinadi.

O‘lchamlar va massa jadvali

Detallar ro‘yxati (chizma spetsifikatsiyasi)

Yakuniy o‘lchamlar: chizmada ko‘rsatilgan qiymatlarga muvofiq.

Detallar materiallari: yuqoridagi jadvalga muvofiq.

Flanesli regulyatorni montaj qilish

Flanesli regulyatorlarni o‘rnatishda quyidagi bosqichlar va tavsiyalarga rioya qilish kerak:

1. Regulyatorni quvur liniyasiga yoki ishonchli tayanchga ega bo‘lgan qo‘zg‘almas asosga o‘rnating.

   Zichlovchi qistirma flaneslar orasiga to‘liq joylashtirilishi kerak.

2. Faqat mahsulot bilan birga yetkazib beriladigan original qistirmalardan foydalaning.

3. Boltlarni quyidagi sxemada ko‘rsatilganidek, xochsimon tartibda torting.

   Avval barcha boltlarni qo‘l bilan burab chiqing, so‘ngra gayka kaliti yordamida yakuniy tortishni amalga oshiring.

   EN 14317 standartiga muvofiq, M16 boltlar uchun tavsiya etilgan tortish momenti 147 N·m ni tashkil qiladi.

   Barcha flanesli ulanishlar bir tekis va ishonchli tortilganligiga ishonch hosil qiling.

Eslatmalar

• Regulyator prujinasini sozlash vinti (bosimni sozlash joyi) yuqoriga qaragan holatda o‘rnatilishi kerak.

• O‘rnatishdan so‘ng regulyatorning to‘g‘ri ishlashi tekshirilishi kerak.

• Qurilma ichiga begona jismlarning tushishiga yo‘l qo‘yilmaydi.

• Montajdan so‘ng gaz sizib chiqishi mavjud emasligiga ishonch hosil qiling.

• Foydalanish yoki texnik xizmat ko‘rsatish vaqtida kirish bosimidagi tebranishlarning ta’sirini hisobga olish va tegishli o‘lchov asboblari yordamida chiqish bosimini nazorat qilish kerak.

• Yakuniy iste’molchi uchun regulyator minimal zarur bosim va maksimal xavfsizlik sharoitlarida ishlashi kerak.

• Noto‘g‘ri o‘rnatish yoki quvur liniyasining yetarlicha mahkamlanmaganligi bosimning oshishiga va regulyatorning shikastlanishiga olib kelishi mumkin.

O‘rnatish namunasi

Quyidagi sxemada uskunalardan foydalanish va ularni ulash ketma-ketligiga misol keltirilgan:

1. Bosim regulyatori

   • SET252H

   • SET271

   • SET352X

2. Filtr

3. Qo‘lda boshqariladigan yopish klapani

4. Bosim oshib ketganda tezkor ishlaydigan klapan (SET275)

5. Xavfsizlik klapani (bosimni chiqarish klapani) (SET150)

(Sxemada gaz taqsimlash tarmog‘ining namunaviy tuzilishi ko‘rsatilgan.)

Xizmat ko‘rsatish va texnik xizmat

⚠️ Diqqat: Regulyatorning to‘g‘ri ishlashini ta’minlash uchun montaj, sozlash va texnik xizmat ko‘rsatish ishlari malakali va o‘qitilgan mutaxassislar tomonidan bajarilishi kerak.

Uskunaning holatini davriy ravishda tekshirib turish tavsiya etiladi.

Tekshiruv vaqtida chiqish bosimi, ulanishlarning germetikligi va gaz sizib chiqishi mavjud yoki mavjud emasligi tekshirilishi kerak.

Ichki xavfsizlik klapanini (bosimni chiqarish klapani) diagnostika qilish yoki ta’mirlash zarur bo‘lsa, qopqoqni (05) yeching va ishlab chiqaruvchining texnik bo‘limiga murojaat qiling.

Chiqish bosimini sozlash

1. Ishni boshlashdan oldin talab qilinadigan chiqish bosimi regulyator shildigida ko‘rsatilgan diapazonda ekanligiga va quvur liniyasining tegishli diametri ishlatilayotganiga ishonch hosil qiling.

2. (7) vintni yeching, sozlash vintini (6) yuqori chegaragacha buramang.

3. Gaz iste’molchining maksimal talabiga mos kirish bosimida berilayotgan vaqtda, kerakli chiqish bosimiga erishilgunga qadar bosimni oshirish yo‘nalishida sozlash vintini (6) sekin aylantiring.

4. Bosimni o‘lchash uchun, agar konstruksiyada mavjud bo‘lsa, manometr ulash shtutseridan (17) foydalaning.

Xavfsizlik klapanini (bosimni chiqarish klapanini) sozlash

Xavfsizlik klapanini sozlash quyidagi tartibda amalga oshiriladi:

1. Avval regulyatorning qo‘lda boshqariladigan klapanini yoping.

2. (7) qopqoqni yeching va gayka kaliti yordamida sozlash gaykasini (8) soat strelkasi yo‘nalishida oxirigacha aylantiring. Bu faqat regulyator ichida bosim hosil qilish uchun amalga oshiriladi.

3. Keyin kalit yordamida (8) gaykani asta-sekin teskari yo‘nalishda (soat strelkasiga qarshi) aylantiring va o‘lchash shtutseriga ulangan manometr orqali chiqish bosimining oshishini nazorat qiling.

4. Kerakli qiymatga erishilgandan so‘ng, sozlash gaykasini belgilangan holatda mahkamlang.

5. Sozlash tugagach, klapan avtomatik ravishda ochilib, ortiqcha bosimni chiqarishi kerak. Shundan so‘ng asbobni chiqarib oling va (9) qopqoqni joyiga o‘rnating.

6. Endi bosimni chiqarish klapani talab qilinadigan bosimga sozlangan hisoblanadi.

Masalan, agar chiqish bosimi 140 mbar bo‘lishi talab qilinsa, 1-sahifadagi jadvalga muvofiq klapan 180–220 mbar ishchi diapazoniga sozlanishi kerak.

Tashish, saqlash va foydalanish

• Tashish vaqtida zarbalar, vibratsiyalar va mexanik yuklamalardan saqlaning.

• Agar regulyator korpusiga qoplama (bo‘yoq, markirovka va h.k.) qo‘llangan bo‘lsa, uning shikastlanishiga yo‘l qo‘ymang.

• Saqlash joyi mahsulotning zavod yorlig‘ida ko‘rsatilgan shartlarga mos bo‘lishi kerak.

• Regulyator demontaj qilingandan so‘ng, qayta o‘rnatish quruq va toza xonada amalga oshirilishi kerak.

• Yuqori namlik yoki harorat sharoitida ishlaganda kondensat hosil bo‘lishining oldini olish uchun isitish yoki namlikni quritish qurilmalaridan foydalanish tavsiya etiladi.

Kafolat

Mahsulot kafolati ishlab chiqarilgan kundan boshlab 24 oyni tashkil qiladi va yuzaga kelishi mumkin bo‘lgan nosozliklarni bartaraf etishni, zarur bo‘lganda esa mahsulotni almashtirishni o‘z ichiga oladi.

Xaridor kafolat holati va servis xizmati haqida mahsulot qadoqlarida yoki shildida ko‘rsatilgan manzil orqali ma’lumot olishi mumkin.

Qo‘shimcha ravishda 12 oy davomida texnik qo‘llab-quvvatlash va ehtiyot qismlar bilan ta’minlash xizmati taqdim etiladi.

Kafolat quyidagi holatlarga tatbiq etilmaydi:

• noto‘g‘ri o‘rnatish yoki texnik xizmat ko‘rsatish;

• ushbu qo‘llanmada keltirilgan ko‘rsatmalarga rioya qilmaslik;

• mos kelmaydigan komponentlar yoki ulanishlardan foydalanish;

• mustaqil ravishda aralashish, konstruksiyani o‘zgartirish yoki detallarni almashtirish;

• ta’mirlash yoki mahsulotni belgilangan maqsadiga mos bo‘lmagan tarzda ishlatish natijasida yuzaga kelgan shikastlanishlar.

Asosiy texnik xususiyatlar
