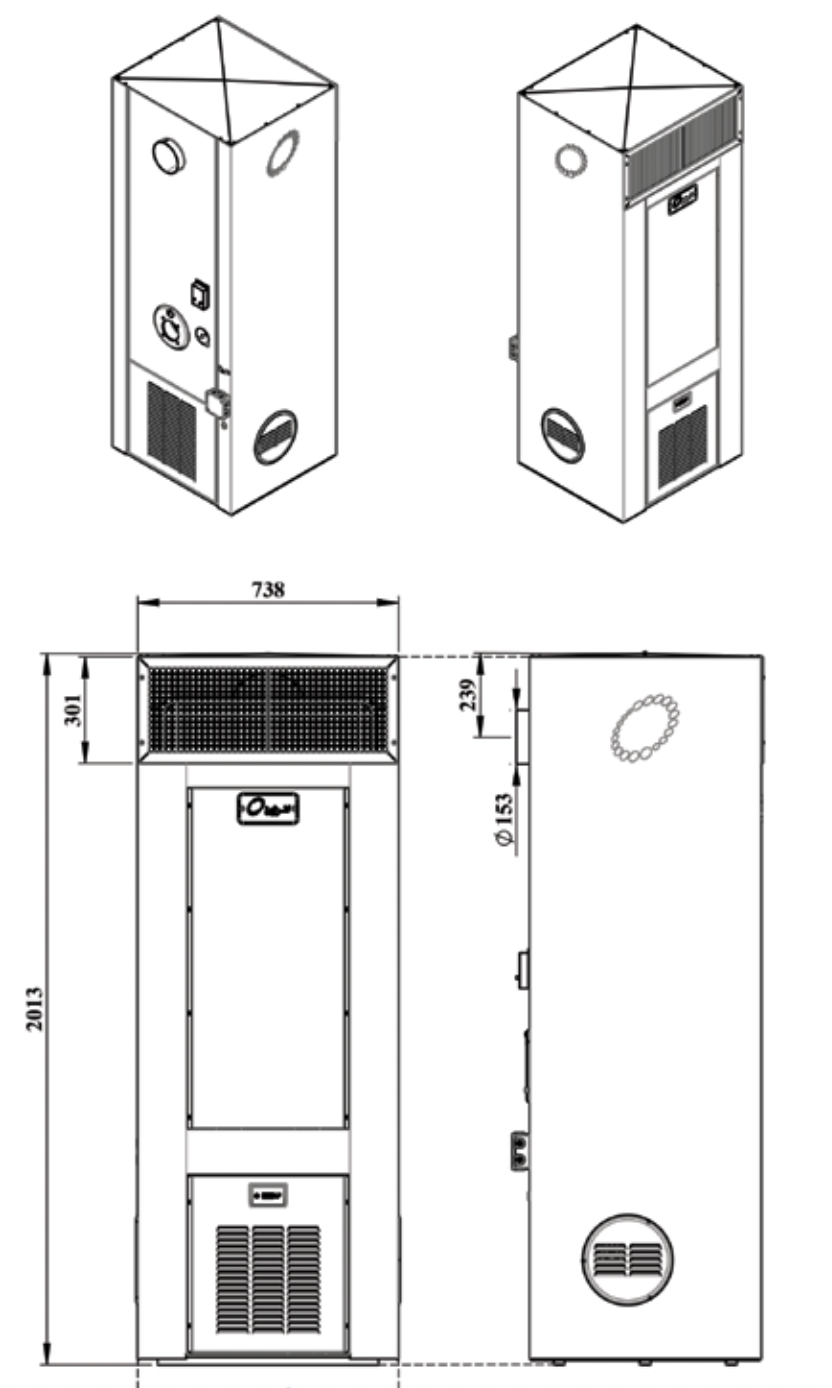

**Model:** GF 0760\ **Yoqilg‘i turi:** Tabiiy gaz\ **Issiqlik quvvati:** 50 000 kkal/soat\ **Yoqilg‘i sarfi:** 5,6 m³/soat\ **Isitiladigan hajm (taxminan):** 600–1 000 m³\ **Elektr ta’minoti:** 220 V, 1 fazali, 3 A\ **Umumiy o‘lchamlari (B × U × E):** 200 × 74 × 70 sm\ **Og‘irligi:** 132 kg\ **Mo‘ri diametri:** 15 sm
Havo isitgichlari sanoat va tijorat binolarini isitishning eng samarali tizimlaridan biri hisoblanadi. Majburiy havo aylanishiga ega havo isitish tizimlarining qabul qilingan tasnifiga ko‘ra, havoning harakati qurilma ventilyatori yordamida ta’minlanadi.
Havo isitgichlari issiqlik almashgich konstruksiyasi va alanganing isitiladigan havo bilan o‘zaro ta’siriga qarab ikki turga bo‘linadi:
To‘g‘ridan-to‘g‘ri isitish (DIRECT)
Bilvosita isitish (INDIRECT)
Energy havo isitgichlari bilvosita isitish turiga kiradi. Havo issiqlik almashgich orqali o‘tayotganda, isitilayotgan havo yonish mahsulotlari bilan aralashmaydi. Bu esa uskunaning xavfsiz va ekologik jihatdan toza ishlashini ta’minlaydi.
Shu asosda Energy kompaniyasi Eron Standartlar va Sanoat Tadqiqotlari Instituti (ISIRI) bilan hamkorlikda majburiy havo uzatish tizimiga ega bilvosita isitish havo isitgichlari uchun milliy standartni ishlab chiqishda ishtirok etgan.
Energy havo isitgichlari gaz va dizel yoqilg‘isida ishlaydigan variantlarda, turli o‘lchamlar va issiqlik quvvatlarida ishlab chiqariladi. Uskunalarni loyihalash va ishlab chiqarish ANSI Z83.8-2006 hamda ISIRI 12885 standartlari talablariga muvofiq amalga oshiriladi.
Model | Yoqilg‘i turi | Issiqlik quvvati, kkal/soat |
|---|---|---|
GF 3060 | Tabiiy gaz | 300 000 |
OF 3000 | Dizel yoqilg‘isi | 300 000 |
GF 1560 | Tabiiy gaz | 150 000 |
OF 1500 | Dizel yoqilg‘isi | 150 000 |
GF 0760 | Tabiiy gaz | 50 000 |
OF 0700 | Dizel yoqilg‘isi | 50 000 |
Texnik ko‘rsatkichlar | H0700 | H0760 | H1500 | H1560 | H3000 | H3060 |
|---|---|---|---|---|---|---|
Yoqilg‘i turi | Dizel yoqilg‘isi | Tabiiy gaz | Dizel yoqilg‘isi | Tabiiy gaz | Dizel yoqilg‘isi | Tabiiy gaz |
Yoqilg‘i sarfi | 5,5 l/soat | 5,5 m³/soat | 16,5 l/soat | 16 m³/soat | 33 l/soat | 32 m³/soat |
Issiqlik quvvati, kkal/soat | 50 000 | 50 000 | 150 000 | 150 000 | 300 000 | 300 000 |
Isitiladigan hajm, m³ | 600–1000 | 600–1000 | 2500–4000 | 2500–4000 | 5500–8500 | 5500–8500 |
Havo sarfi, m³/soat | 2150 (3650 CFM) | 2150 (3060 CFM) | 6300 (10700 CFM) | 6300 (10700 CFM) | 12580 (21360 CFM) | 12580 (21360 CFM) |
Elektr ta’minoti | 1 faza, 220 V, 4 A | 1 faza, 220 V, 4 A | 3 faza, 380 V, 5 A | 3 faza, 380 V, 5 A | 3 faza, 380 V, 10 A | 3 faza, 380 V, 10 A |
Og‘irligi, kg | 148 | 148 | 552* | 552* | 1110* | 1110* |
Issiqlik samaradorligi (FIK) | 72 % | 72 % | 75 % | 75 % | 75 % | 75 % |
Boshqaruv tizimi | FA | FA | FA | FA | FA | FA |
Korpus qalinligi 0,9 mm bo‘lgan ST12 markali po‘lat listdan tayyorlangan va kukunli bo‘yoq bilan qoplangan. Ventilyatorning yuqori qismi ikki qavatli devor konstruksiyasida bajarilgan bo‘lib, shisha paxtadan tayyorlangan issiqlik izolyatsiyasi bilan jihozlangan.
Yuqori qismda musbat bosim hosil bo‘ladigan hududdan havo sizib chiqishining oldini olish uchun korpus elementlari birikadigan joylarda germetik zichlagich lentalar qo‘llaniladi.
Aynan shu qismda alanga hosil bo‘ladi va yuqori haroratli yonish mahsulotlari shakllanadi.
Yonish kamerasi AISI 430 markali zanglamaydigan po‘latdan tayyorlangan va 560 °C gacha bo‘lgan haroratga bardosh beradigan issiqlikka chidamli akril bo‘yoq bilan qoplangan.
Ushbu element issiqlik almashinish jarayonining birinchi bosqichini tashkil etadi. Yonish kamerasining oxiriga o‘rnatilgan keramik element uning kuyib ketishining oldini oladi va xizmat muddatini uzaytiradi.
Ushbu bosqichda gorelkada hosil bo‘ladigan yonish mahsulotlaridan issiqlik ular bilan aralashmagan holda, harakatlanayotgan havo oqimiga uzatiladi.
Issiqlik almashgich konstruksiyasi quyidagi qismlardan iborat:
Birlamchi kollektor (Primary Header)
Ikkilamchi kollektor (Secondary Header)
Ikkinchi va uchinchi yo‘llarning quvurlari.
Barcha elementlar po‘latdan tayyorlangan va issiqlikka chidamli akril bo‘yoq bilan himoyalangan.
Gorelkanning asosiy vazifasi barqaror alangani hosil qilish va yoqilg‘ining to‘liq yonishini ta’minlash uchun yoqilg‘i va havo nisbatini to‘g‘ri boshqarishdan iborat.
Energy majburiy havo uzatish tizimiga ega havo isitgichlarida qo‘llaniladigan gorelkalar bir bosqichli bo‘lib, gaz gorelkalari uchun DIN 4788, dizel gorelkalari uchun esa DIN 51603 standartlariga muvofiq ishlab chiqilgan.
Yoqilg‘i va havo nisbatini aniq sozlash hamda to‘liq yonishni ta’minlash uchun rostlanadigan havo заслonkasi.
Havo sarfi yetarli bo‘lmaganda gorelkani avtomatik ravishda o‘chiradigan havo nazorati relesi (faqat gaz gorelkalarida).
Kirishdagi gaz bosimi pasayganda gorelkani avtomatik ravishda o‘chiradigan yoqilg‘i ta’minoti elektromagnit klapani.
Bosim va haroratni nazorat qiluvchi elektron datchiklar va qurilmalar.
Dizel gorelkalarda alanganing mavjudligini uzluksiz nazorat qiluvchi elektron foto datchik (foto rele).
Ushbu uzel havo isitgichining boshqaruv tizimidagi asosiy elementlardan biri hisoblanadi va isitilgan havo uzatiladigan qismda joylashgan. U tegishli datchiklardan signallarni qabul qiladi va elektr boshqaruv shkafga ikkita mustaqil boshqaruv buyrug‘ini uzatadi.
1. Ventilyatorni yoqish va o‘chirish vaqtini kechiktirish
Gorelka ishga tushganidan keyin ventilyatorning ishga tushishini ma’lum vaqtga kechiktiradi. Bu qurilma ishining boshlanishida sovuq havo uzatilishining oldini oladi.
Gorelka o‘chirilgandan so‘ng ventilyator belgilangan vaqt davomida ishlashda davom etadi. Bu issiqlik almashgichdagi qoldiq issiqlikni chiqarib yuborish va uning yo‘qotilishining oldini olish imkonini beradi.
2. Qizib ketishdan himoya
Havo isitgichi korpusining harorati ruxsat etilgan chegaradan oshib ketganda, qurilma gorelkani o‘chirish haqida avtomatik buyruq beradi. Bunday holat turli sabablarga ko‘ra, masalan, ventilyator agregati ishdan chiqishi yoki to‘xtashi natijasida yuzaga kelishi mumkin.
Elektr boshqaruv shkafining asosiy vazifasi ventilyatorni boshqarish bloki, xona termostati va boshqa boshqaruv qurilmalaridan keladigan signallarni qabul qilish, shuningdek, havo isitgichini ishga tushirish va o‘chirish buyruqlarini uzatishdan iborat.
Quvvat zanjirlarini kommutatsiya qilish Telemecanique kontaktori yordamida amalga oshiriladi, elektr dvigatelini ortiqcha yuklanishdan himoya qilish esa GV2 avtomatik o‘chirgichi orqali ta’minlanadi.
Ta’lim muassasalari: o‘quv markazlari, maktablar va o‘quv xonalari.
Jamoat binolari: namozxonalar, zavod sexlari, ishlab chiqarish binolari, shifoxonalarning qabul bo‘limlari, sport majmualari va sport zallari.
ENERGY havo isitgichlari isitiladigan xona ichiga bevosita o‘rnatish imkonini beradigan tarzda loyihalashtirilgan (7-rasm). Bunda isitilgan havo qurilmaning rostlanadigan jalyuzlari orqali taqsimlanadi.
Tashqaridan toza havo uzatish zarur bo‘lganda yoki maxsus ekspluatatsiya talablari mavjud bo‘lganda, qurilmani xona tashqarisiga o‘rnatish ham mumkin (8-rasm). Bunday holatda isitilgan havo havo kanallari tizimi orqali kerakli joylarga uzatiladi va taqsimlanadi.
Havo isitgichini xona tashqarisiga o‘rnatish
Havo isitgichini xona ichiga o‘rnatish
