Uch yo‘lli suv isitish qozoni (1000–3000 kW)

Mahsulotning qo‘llanilishi

Ushbu qozonlarning unumdorligi 80 000–15 000 000 kkal/soat bo‘lib, ular 3–25 bar oralig‘idagi turli ish bosimlarida ishlaydi.

875 000 kkal/soatdan yuqori quvvatdagi qozonlar:

• o‘t quvurli;
• po‘lat konstruksiyali;
• gorizontal;
• uch yo‘lli;
• wet-back (nam orqa devor) konstruksiyasiga ega.

875 000 kkal/soatdan past quvvatlarda esa qozon yarim suv quvurli konstruksiyada ishlab chiqariladi.

Ushbu konstruksiyada asosiy o‘txona qozonning vertikal o‘qiga nisbatan ekssentrik joylashgan va pastki qismda o‘rnatilgan. Ikkinchi o‘txona qozonning orqa qismida joylashib, uning orqa devorini to‘liq suv bilan qoplangan holatda ushlab turadi. Bu konstruksiya turbulentlikni oshiradi va qozonning orqa qismida olovbardosh materiallar hamda g‘ishtdan foydalanish zaruratini kamaytiradi.

Natijada qurilish va texnik xizmat ko‘rsatish xarajatlari kamayadi, qozonning samaradorligi va xizmat muddati oshadi.

Standartlar va materiallar

Daboo-Sanat suv isitish qozonlari quyidagi standartlarga muvofiq loyihalashtiriladi va ishlab chiqariladi:

• BS 2790
• EN 12953
• ISIR 4231
• ISIR 7911

Qozonlar gaz, suyuq va qattiq yoqilg‘ilar bilan ishlashi mumkin.

Bosim ostidagi va bosimsiz qismlarda ishlatiladigan po‘lat:

• DIN 17155 – 17Mn4
• EN 10025 – S235JR

Issiqlik almashinuvi quvurlari:

• DIN 17175 – ST35.8

Payvandlash va sifat nazorati

Qizdiriladigan qismlarni payvandlash SAW — avtomatik flyus ostida payvandlash usulida amalga oshiriladi. Bosimsiz qismlar va payvand chokining ildiz qismi uchun tegishli payvandlash texnologiyalari qo‘llaniladi.

Qo‘lda payvandlashda E7018 va E7010 elektrodlaridan, tasdiqlangan WPS/PQR asosida foydalaniladi.

Payvand choklari standartlar talablariga muvofiq tekshiriladi. Payvandchilar EN 287 talablariga muvofiq sinovdan o‘tkazilgan va sertifikatlangan.

Gidrostatik sinov

Qozonlar hisobiy bosimning 1,5 baravariga teng bosimda gidrostatik sinovdan o‘tkaziladi.

Sinov suvining harorati kamida 7°C bo‘lib, sinov taxminan 1 soat davom etadi.

Issiqlik izolyatsiyasi

Qozon eshiklari va olovdan himoyalangan qismlar 128 kg/m³ zichlikdagi keramik tola bilan izolyatsiya qilinadi.

Qozon korpusi:

• 128 va 96 kg/m³ zichlikdagi keramik paxta;
• haroratga chidamliligi 1260°C;
• izolyatsiya qalinligi 2–3 dyuym.

Izolyatsiya qoplamasi galvanizatsiyalangan po‘lat, alyuminiy yoki zanglamaydigan po‘latdan tayyorlanadi.

Konstruksiya shunday bajariladiki, izolyatsiya bilan tashqi qoplama orasida bo‘shliq qolmaydi va qozon yuzasi bilan atrof-muhit o‘rtasidagi maksimal harorat farqi 15°C dan oshmaydi.

FUNKSIYALARI:

Qozonlarda o‘rnatilgan lyuklar va ko‘rik teshiklari quvurlar va o‘txona qismlariga oson kirish imkonini beradi, bu esa qasmoqni tozalash va texnik xizmat ko‘rsatishni yengillashtiradi. O‘txona va issiqlik uzatish quvurlariga xizmat ko‘rsatish, ularni tekshirish va ta’mirlashni osonlashtirish maqsadida tutun kamerasi va o‘txona bir-biridan to‘liq mustaqil qilib loyihalashtirilgan.

«Wet Back» (nam orqa devor) konstruksiyasi tufayli qozonning orqa qismidagi mo‘ri chiqish zonasida talab qilinadigan maksimal masofa 1000 mm ni tashkil etadi.

Ushbu qozonlarning konstruksiyasi ish bosimining 1,1 baravariga teng maksimal bosimga mo‘ljallangan. Qozon hisoblangan bosimning 1,5 baravariga teng bosimda, harorati kamida 7°C bo‘lgan suv yordamida gidrostatik sinovdan o‘tkaziladi.

Qozonni ishga tushirish uchun zarur elektr ta’minoti uch fazali (50 Hz, 380 V).

Ushbu turdagi qozon yonish kamerasida bosim yo‘qotilishini imkon qadar kamaytirish uchun ishlab chiqilgan. Shu sababli uning ishlashi uchun standart gaz yoki suyuq yoqilg‘i gorelkalarining istalgan turidan foydalanish mumkin.

Ekonomayzerlar, rekuperatorlar va turbulizatorlar — tizim quvvati, ish bosimi hamda iqtisodiy talablar asosida qo‘llaniladigan energiya sarfini kamaytirish tizimlarining ayrim turlaridir.

Ushbu qozonlarda energiya sarfi ikki yo‘lli suv isitish qozonlariga nisbatan 15% kam. Shu sababli qo‘shimcha boshlang‘ich xarajatlar qisqa vaqt ichida o‘zini qoplaydi.

Ushbu qozonlar uchun 89% issiqlik samaradorligi kafolatlanadi. Energiya sarfini kamaytiruvchi tizimlar o‘rnatilganda issiqlik samaradorligini 92% gacha oshirish mumkin.

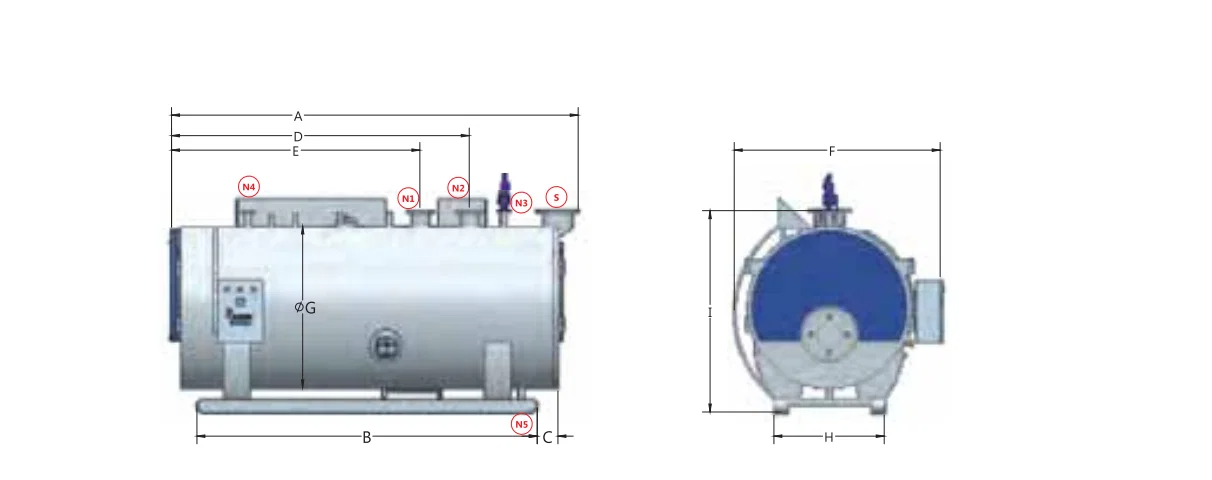

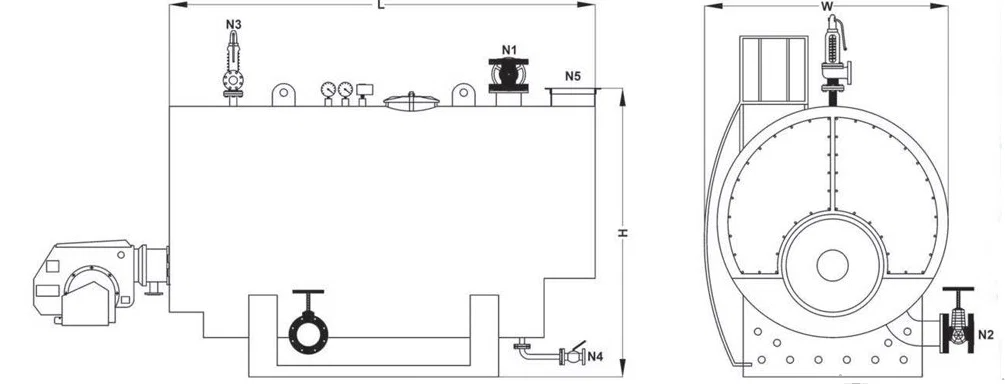

Texnik ma’lumotlar
