BTS Group kompaniyasining gorizontal uch yo‘lli suv isitish qozoni

• Qozon konstruksiyasi haqida umumiy ma’lumot

BTS Group kompaniyasining gorizontal suv isitish qozonlari «fire-tube» prinsipi va uch yo‘lli gaz o‘tish tizimi asosida, BS-EN-12953 standarti talablariga muvofiq ishlab chiqariladi.

Gazlarning uchta o‘tish yo‘li quyidagicha tashkil etilgan: avvalo yonish natijasida hosil bo‘lgan gazlar qozon o‘txonasiga (birinchi yo‘l) kiradi. Keyin qaytarish kamerasi orqali ikkinchi yo‘l quvurlari bo‘ylab harakatlanadi va old tomondan uchinchi yo‘l quvurlariga o‘tadi. Shundan so‘ng tutun gazlari mo‘ri yo‘nalishida chiqarib yuboriladi.

BTS Group qozonlarida tutun gazlarini chiqarish patrubkasi qozonning yuqori qismida joylashgan. Buyurtmachining talabiga ko‘ra, tutun chiqishi orqa tomonga ham chiqarilishi mumkin.

• Qozon o‘txonasi

Suv isitish qozonlarining o‘txonalari tegishli quvvat diapazonlari uchun amaldagi standartlarga muvofiq gofrlangan (korrugatsiyalangan) o‘txona kameralari ko‘rinishida ishlab chiqariladi.

Bunday o‘txonalarni ishlab chiqarishda har bir gofraning qadami va chuqurligini aniq hisoblash hamda yuqori aniqlikda tayyorlash talab etiladi. BTS Group kompaniyasi po‘lat qozonlar ishlab chiqarish bo‘yicha 35 yillik tajribaga ega bo‘lib, ushbu jarayonni yuqori aniqlik bilan amalga oshiradi.

• Qozondagi ichki kuchlanishlarni bartaraf etish — termik ishlov

BTS Group kompaniyasining qozonlari standartlarda belgilangan tegishli quvvatlarda metall qalinligiga qarab qoldiq ichki kuchlanishlarni bartaraf etish uchun termik ishlovdan (bo‘shatish/otpuska) o‘tkaziladi.

• Qozon quvurlari

Qozon quvurlari ST35.8 markali choksiz po‘latdan tayyorlanadi va BTS Group kompaniyasi tomonidan Yevropa davlatlaridan eksklyuziv ravishda import qilinadi.

Shuni ta’kidlash kerakki, Mannesmann markali quvurlar va Uzoq Sharqdan keltiriladigan quvurlar narxi Yevropa analoglari narxining uchdan bir qismigacha bo‘lishi mumkin. Biroq, afsuski, ayrim ishlab chiqaruvchilar bunday quvurlardan soxta sertifikatlar bilan foydalanadilar va shu bilan birga mamlakatdagi boshqa yirik ishlab chiqaruvchilarni nostandart quvurlardan foydalanishda ayblaydilar.

Qozon quvurlari EN-12953 standartiga muvofiq oldingi va orqa quvur panjaralariga biriktiriladi. Yuqori mustahkamlikka ega quvurlar panjaralarni payvandlash uchun ESAB uskunasi yordamida payvandlanadi.

• Qozonni payvandlash

BTS Group kompaniyasining qozonlari ESAB (Shvetsiya) kompaniyasining avtomatik flyus ostida payvandlash uskunalari va kukunli payvandlash simlaridan foydalanilgan holda, ESAB, GEKA va AMA markali elektrodlar yordamida payvandlanadi.

Payvandlash ishlari BTS Group kompaniyasining QC sifat nazorati xizmati tomonidan qat’iy nazorat ostida va WPS talablariga muvofiq amalga oshiriladi.

Qozonning payvandlangan birikmalarida barcha zarur nazorat va sinovlar, jumladan ultratovushli nazorat (UT) yoki radiografik nazorat (RT) bajariladi.

• Standartlar

Shuni ta’kidlash kerakki, standartlashtirish xizmati inspektorlari BTS Group kompaniyasi hududida doimiy vakil sifatida muntazam faoliyat yuritadi va barcha zarur hujjatlar hamda sinovlar tekshiriladi.

BTS Group qozonlari mijozga topshirilganda, standart markirovka plitasi (shild) taqdim etiladi. Buyurtmachining talabiga ko‘ra WPS, PQR va boshqa tegishli hujjatlar ham taqdim etilishi mumkin.

• Sertifikatlar va tasdiqlar

BTS Group kompaniyasining qozonlari Lloyd’s Register va Loyal & Sunder Alliance tashkilotlarining tasdiqlariga ega. Kompaniyaning ishlab chiqarish va sotuv tizimi ISO talablariga muvofiq tashkil etilgan.

BTS Group kompaniyasi CE (Yevropa Ittifoqi) sertifikatini olishga intilmoqda. Biroq manba matnida hozirgi vaqtda Eron qozon ishlab chiqaruvchilarining hech birida Yevropa Ittifoqining haqiqiy CE sertifikati mavjud emasligi qayd etilgan.

• Xomashyo va boshlang‘ich materiallar

Qozonlarni ishlab chiqarishda xomashyo va boshlang‘ich materiallarni tanlashga alohida e’tibor qaratiladi.

G‘arbiy Yevropa va Yaponiyadan ko‘plab butlovchi qismlar xarid qilinishidan tashqari, har bir material partiyasi, jumladan quvurlar va po‘lat listlar, uchun maxsus buzmaydigan nazorat sinovlari (NDT) amalga oshiriladi.

Imkon qadar mamlakat bozorida mavjud bo‘lgan va xalqaro miqyosda tan olingan Honeywell, Griel, Yoshitake va boshqa brendlarning mahsulotlaridan foydalaniladi.

• Boshqa xususiyatlar

BTS Group kompaniyasining qozonlari alyuminiy sanoat qoplamasi yoki bozor mavjudligiga qarab zanglamaydigan po‘lat qoplama bilan ishlab chiqariladi.

Qozonlar tegishli ravishda narvon va xizmat ko‘rsatish maydonchasi bilan komplektlanadi.

Elektr boshqaruv panelining kabel ulanishlarida Ispaniyada ishlab chiqarilgan maxsus himoya elementlari qo‘llaniladi.

BTS Group tomonidan ishlab chiqariladigan barcha qozonlar quyidagi elementlar bilan jihozlangan:

• portlashdan himoyalovchi lyuk;

• texnik xizmat ko‘rsatish lyuki;

• odam kirishi uchun lyuk (manway).

• Nima uchun BTS Group qozonlari boshqa ishlab chiqaruvchilardan farq qiladi?

Albatta, ushbu mamlakatdagi barcha ishlab chiqaruvchilar hurmatga loyiq. Biroq BTS Group kompaniyasining qozonini tanlash orqali siz quyidagi afzalliklarga ega bo‘lasiz:

• yuqori ishchi issiqlik samaradorligi (KPD);

• uzoq xizmat muddati va minimal bekor turish vaqti;

• ko‘p yillar davomida barqaror nominal issiqlik quvvatining kafolatlangan ta’minoti;

• dunyoga mashhur brendlarning asbob-uskunalari va qurilmalaridan foydalanish (ro‘yxat ilova qilinadi);

• tasdiqlangan tajribaga ega korporativ kafolat;

• sutka davomida 24/7 servis xizmati, turli viloyatlarda 10 dan ortiq servis markazlari mavjudligi tufayli qozonni ta’mirlash va ekspluatatsiya qilish bo‘yicha mijoz uchun qo‘shimcha qulaylik va xotirjamlik.

• Issiq suv qozonining texnik spetsifikatsiyasi

  №	Nomi	Qiymati
  1	Qozon turi	Old tomoni ochiladigan eshikka va korpusning yuqori qismida joylashgan tutun chiqish patrubkasiga ega, uch yo‘lli korpusli, to‘liq avtomatlashtirilgan gorizontal olov-quvurli, blokli suv isitish qozoni
  2	Issiqlik quvvati	1 500 000 kkal/soat

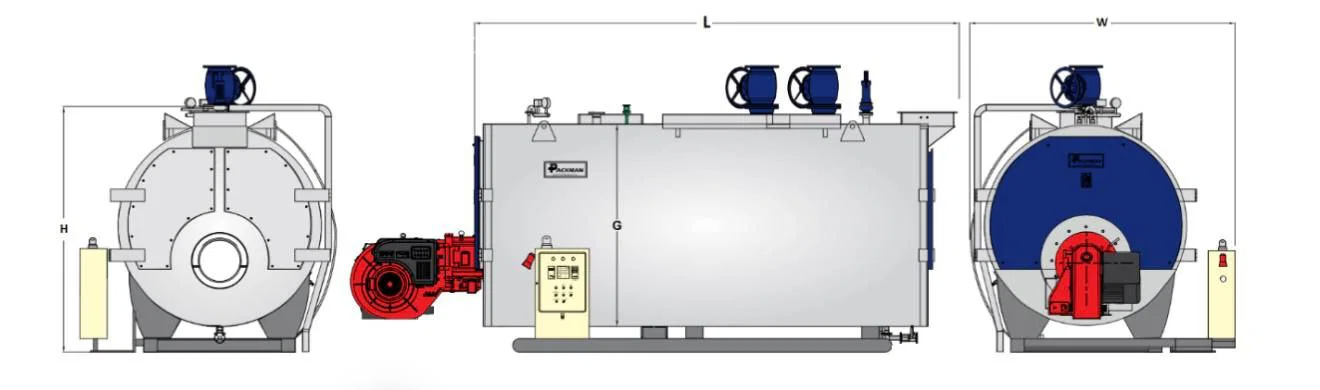

  3	Qozon gabarit o‘lchamlari (U × E × B)	3890 × 2200 × 2180 mm
  4	Tashish vaqtida og‘irligi (10 bar bosimda)	5 000 kg
  5	Issiqlik samaradorligi (KPD)	LHV: 93% / HHV: 86%
  6	Ishchi bosim	6 bar(g), 8 bar(g), 10 bar(g), 12 bar(g)
  7	O‘tish yo‘llari soni	3 yo‘lli
  8	Qoplama materiali	403 BA yoki 304 BA zanglamaydigan po‘lat
  9	Qoplama qalinligi	0,8 mm
  10	Qozon korpusi materiali	17 Mn4, DIN 17155 standarti bo‘yicha
  11	O‘txona materiali	17 Mn4, DIN 17155 standarti bo‘yicha
  12	Yonish kamerasi materiali	17 Mn4, DIN 17155 standarti bo‘yicha
  13	Quvur panjarasi materiali	17 Mn4, DIN 17155 standarti bo‘yicha
  14	Korroziya uchun zaxira qalinligi	1 mm
  15	Qozon quvurlari materiali	St35.8, DIN 17175 standarti bo‘yicha
  16	Asosiy plita materiali	St37-2, DIN 17100 standarti bo‘yicha
  17	Korpus issiqlik izolyatsiyasi	Bazalt juni: zichligi 100 kg/m³, qalinligi 75 mm
  18	Eshiklar izolyatsiyasi	O‘tga chidamli material
  19	Elektrod turi	AWS E 7018
  20	Qozon standarti	ASME, sifat nazorati inspeksiyasi sertifikati bilan

  Izoh: 3- va 4-bandlarda ko‘rsatilgan o‘lchamlar va og‘irliklarda ruxsat etilgan og‘ishlar mavjud. Aniq gabarit o‘lchamlari montaj va poydevor chizmalarida ko‘rsatiladi va taqdim etiladi.

  Standart jihozlar va tasdiqlangan yetkazib beruvchilar ro‘yxati

  №	Nomi	Soni	Ishlab chiqaruvchi / model
  1	Manometr (suyuqlik bilan to‘ldirilgan)	1	WIKA (Germaniya) / PAKKENS (Turkiya)
  2	«Aquastat» kontrolleri	1	HONEYWELL (AQSh) / DANFOSS (AQSh)
  3	Termometr	2	WIKA (Germaniya) / PAKKENS (Turkiya)
  4	Elektr boshqaruv paneli	1	Qozon uchun to‘liq boshqaruv paneli komplekti (BTS Group korxonasida yig‘ilgan)
  5	Yopish klapani (zadvijka)	2	FARAB / VOG (Eron)
  6	Drenaj klapani	1	ESHTEALE ARAK (Eron)
  7	Havo chiqarish klapani	1	VOG (Eron)
  8	Xavfsizlik klapani	1	HISEC (Tayvan)
