Afzalliklari va xususiyatlari: * Har qanday standart gorelka ventilyatori bilan ishlash imkoniyati * Oson o‘rnatish uchun maxsus konstruksiya * Katod himoyasi * Issiqlik almashinuv yuzalariga qulay kirish imkoniyati * 12 bar ishchi bosim uchun loyihalash imkoniyati * Qozon ichida haroratning bir tekis taqsimlanishi * Zichligi 128 kg/m³ bo‘lgan keramik tolali issiqlik izolyatsiyasi

Shipping:

Learn More

Description

FUNKSIYALARI

Daboo-Sanat o‘txonali suv isitish qozonining asosiy xususiyati — 92% gacha bo‘lgan yuqori issiqlik samaradorligi (FIK).

Maxsus konstruktiv yechimga ko‘ra, qozonning o‘txonasi qozonning pastki qismida, qaytish suvining kirish qismida joylashtirilgan. Bundan tashqari, uchinchi tutun yo‘li (Three Pass) qozonning yuqori qismida joylashgan.

Ushbu konstruksiya chiqindi gazlardagi issiqlikni issiq suvga samarali uzatish imkonini beradi va natijada issiqlik samaradorligi oshadi. Shu sababli mo‘ridan chiqayotgan tutun gazlarining harorati nisbatan past bo‘lib, taxminan qozondan chiqayotgan issiq suv haroratiga teng bo‘ladi.

Ushbu tizimning yana bir afzalligi — issiq suvning o‘txonaga eng yaqin nuqtadan chiqarilishi. Aynan shu hududda issiqlik uzatish maksimal darajada amalga oshiriladi.

Issiqlik uzatish uch xil mexanizm orqali amalga oshiriladi:

Nurlanish (radiatsiya)
Konveksiya
Issiqlik o‘tkazuvchanlik

Boshqa afzalliklari:

Qoniqarli samaradorligi sababli o‘xshash konstruksiyadagi qozonlarga nisbatan maqbul narx.
Standart ventilyatorga ega istalgan turdagi gorelka bilan ishlash imkoniyati.
O‘rnatish, tekshirish va texnik xizmat ko‘rsatishni qisqa vaqt ichida amalga oshirish uchun maxsus konstruksiya.
Katod himoyasi.
Issiqlik uzatish yuzalarini tekshirish va texnik xizmat ko‘rsatish uchun qulay kirish imkoniyati.
ASME standarti bo‘yicha 12 bar ish bosimigacha loyihalash imkoniyati.
NFPA standartlari talablariga muvofiq yon devorlardan issiqlik yo‘qotishlarini minimallashtirish.
Qozon ichidagi harorat gradientining barqaror taqsimlanishini ta’minlash.
Qozon korpusining 128 kg/m³ zichlikdagi va 60 mm qalinlikdagi keramika tolasi/mineral izolyatsiya bilan issiqlik izolatsiyasi.
Eshik va tutun yo‘lining keramik tola bilan issiqlik izolatsiyasi va yong‘indan himoyalanishi.

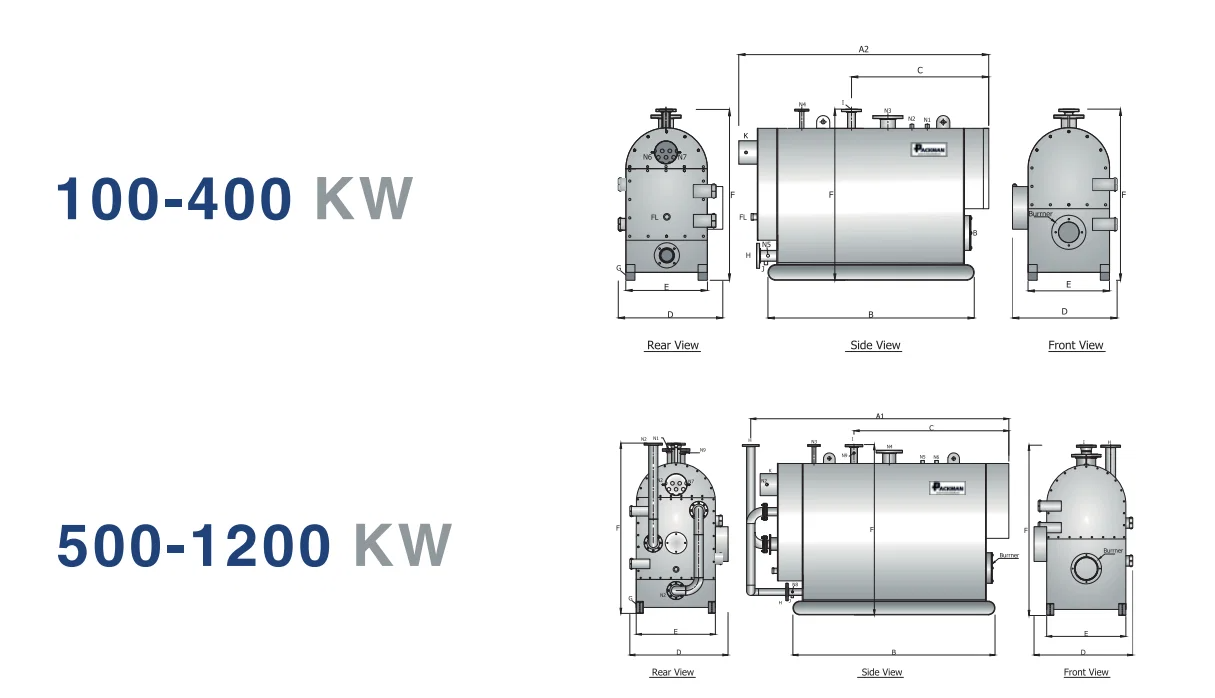

Ko‘rsatkich	100 kW	150 kW	200 kW	250 kW	325 kW	400 kW	500 kW	600 kW	700 kW	800 kW	1000 kW	1200 kW
Umumiy uzunlik (A1), mm	—	—	—	—	—	2700	2850	3000	3150	3600	3800	—
Skid uzunligi (B), mm	1220	1360	1570	1570	1750	1950	2050	2190	2350	2500	2800	3000
Skid–orqa eshik oralig‘i (C), mm	900	1050	1150	1120	1320	1470	1620	1730	1800	1900	2180	2360
Umumiy kenglik (D), mm	750	750	750	1160	1160	1160	1420	1420	1420	1420	1500	1500
Qozon tashqi diametri (E), mm	620	620	620	620	760	760	920	920	920	920	1000	1000
Suv chiqish flanetsi–pol oralig‘i (F), mm	1310	1310	1310	1590	1590	1590	1980	1980	1980	1980	2100	2100
Skid I-balka o‘lchami (G), IPN	120	120	120	120	120	120	140	140	140	140	160	160
Qaytish suvi ulanishi (H), ″	3	3	3	3	3	3	4	4	4	4	4	4
Suv chiqish ulanishi (I), ″	2	2	3	3	3	3	4	4	4	4	4	4
Drenaj (J), ″	1	1	1	1	1	1	1	1	1	1	1½	1½
Mo‘ri ichki diametri (K), ″	6	6	1	8	8	8	10	10	10	10	10	10
Old tomondagi minimal masofa, mm	1200	1320	1520	1570	1690	1970	2130	2300	2450	2600	3000	3200
Orqa tomondagi minimal masofa, mm	700	700	700	800	800	800	1000	1000	1000	1000	1200	1200
Yon tomondagi minimal masofa, mm	500	500	500	500	500	500	700	700	700	700	1000	1000
Tashish og‘irligi (@10 bar), kg	890	950	1030	1420	1520	1620	2670	2790	3020	3150	3930	4140
