Реле контрольного давления

1-Рабочий диапазон:

Реле давления типа CPS 20-62 является полезным устройством для контроля давления внутри систем. Это устройство предназначено для контроля давления от 15 до 145 фунтов на кв. дюйм. Это устройство имеет возможность ВКЛЮЧАТЬСЯ и ВЫКЛЮЧАТЬСЯ при разнице давления (от 15 до 60 фунтов на кв. дюйм). Температура окружающей среды для этого устройства составляет от -10° C до 66° C. Это оборудование может быть оснащено резьбовым соединением 1⁄4. Оно используется в системах водоснабжения и насосных установках. Резервуарах и линиях под давлением (для температуры ниже 70° C).

2- Функция:

Функция этого устройства основана на электромеханическом: увеличение давления внутри системы, которая подключена к реле давления, вызывает стимуляцию в диафрагме и усилие, передаваемое на рычаг. В конце мы имеем состояние переключения в микропереключателе с выключенного на включенное или наоборот. На регулируемом винте регулируется против силы диаграммы. Для управления балансом между силой диафрагмы и силой пружины, которая регулируется ранее, есть другой механизм с другой силой пружины, который с помощью регулировки этой силы пружины может контролировать ∆P. Затем, когда давление достигает заданного значения ∆P, он даст команду переключателю и вернет его в предыдущее состояние.

3-Установка:

В случаях, когда температура ниже 70°C, реле давления устанавливается вертикально и напрямую, а в случаях, когда температура выше 70°C, устанавливается с петлей (сифоном) на резервуарах или напорных линиях. Мы объясним это более подробно в статье по установке.

4Технические и материальные данные

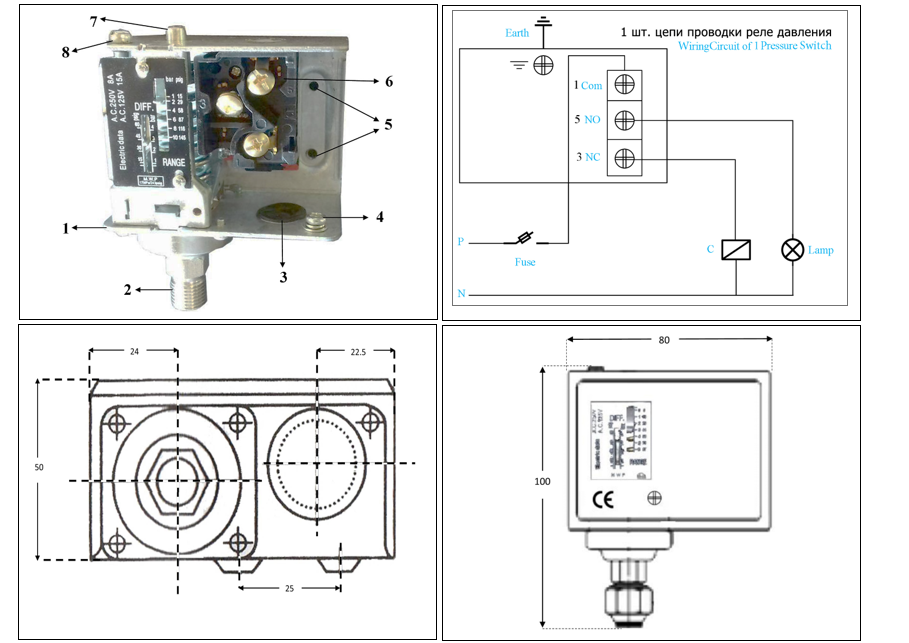

Таблица деталей, планы сборки и размеров
