Переключател уровня (LSP 20-24)

• Диапазон применения:

Датчик реле уровня LSP 20-24 вместе с контроллером уровня Eyvaz CP33 используется для сигнализации и двухпозиционного контроля уровня жидкости в котлах, сосудах под давлением и других типах резервуаров; к которым он подключается либо через резьбовое соединение NPT 1” или фланцевое соединение 1½” 300#. Этот датчик уровня имеет номинальное давление PN40, а диапазон рабочих температур составляет от -20 ˚C до +235 ˚C.

 Функции:

LSP 20-24 подключается к котлу или резервуару с помощью резьбового или фланцевого соединения. Этот датчик уровня имеет четыре съемных наконечника, которые используются для измерения уровня жидкости. Глубины, на которых требуется сигнал, можно определить, обрезав наконечники до нужной длины. Стандартные зонды, поставляемые вместе с оборудованием, имеют длину 1 м; можно добавить дополнительную длину 1 м в зависимости от требований заказчика. Когда оборудование используется в металлическом резервуаре, электрический ток будет поступать в жидкость через корпус сосуда (жидкость должна быть токопроводящей). Если резервуар изготовлен из полимера, один из наконечников должен использоваться в качестве опорного (путь, по которому электрический ток попадает в жидкость). Другие наконечники отправляют импульсы контроллеру при попадании внутрь или наружу жидкости; таким образом, контроллер должен определять уровень жидкости внутри резервуара и при необходимости отправлять электрические команды. Напряжение и сила электрического тока между наконечниками зонда и контроллером не превышают 6 В и нескольких мА, что безвредно для пользователя. Положение установки: данное оборудование следует устанавливать только вертикально сверху резервуара

3-Преимущества:

•  Один датчик уровня должен покрывать все требования по контролю уровня в котле.

•  Подходит для использования с паровыми котлами до 464 фунтов на кв. дюйм (32 бар изб.) и 235 ˚C (455 ˚F).

• Водные части  изготовлены из нержавеющей стали, PFA и PEEK.

• Наконечники разработаны с защитой от накипи.

• Турбулентность воды внутри бака не влияет на работу датчика уровня.

• Простой и надежный механизм с высоким коэффициентом безопасности.

• Более длительный срок службы по сравнению с погружными датчиками уровня.

• Может использоваться на открытом воздухе благодаря высокому уровню IP

4-Технические данные :

5-материал деталей

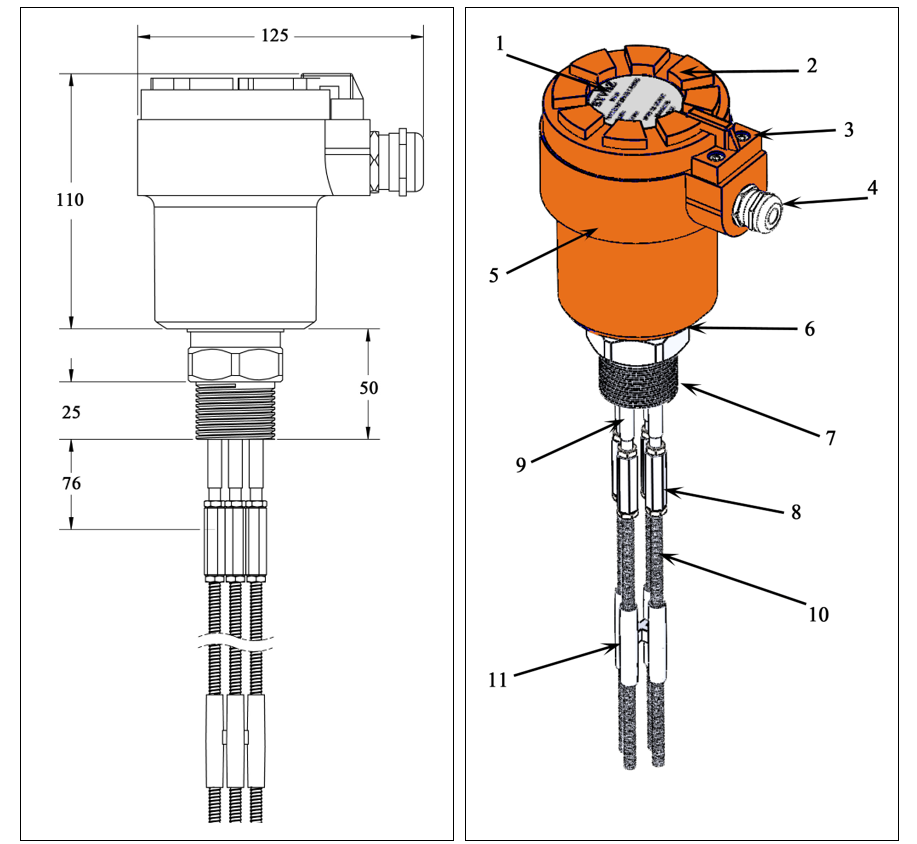

6-Таблица деталей, схема сборки и веса

7-Установка

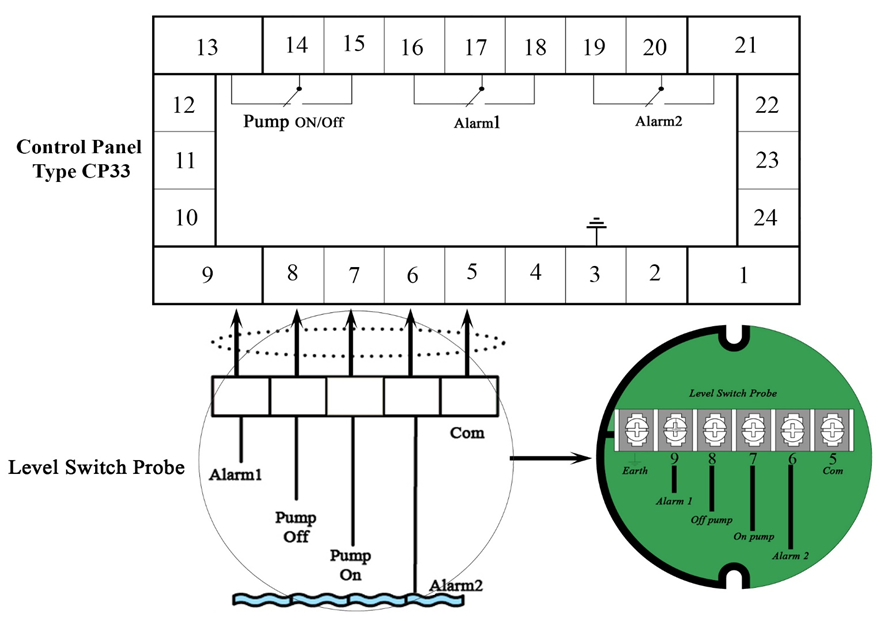

Это оборудование устанавливается сверху бака или котла через резьбовое соединение и в вертикальной ориентации. Внутри упаковки продукта поставляется набор гаек; эти гайки используются для соединения наконечников с корпусом. Отрежьте наконечники до нужной длины перед их подключением. Стабилизаторы наконечников обеспечивают изоляцию между наконечниками, а также удерживают их на расстоянии друг от друга. Более подробную версию схемы электропроводки см. в руководстве по вводу в эксплуатацию CP33.

8-Дополнительные детали

Панель CP33:

Программируя эту панель, можно настроить сигналы тревоги или запуска/остановки насоса на четырех уровнях. CP33 следует использовать с напряжением 220 В переменного тока и силой тока 5 А 12~220 В переменного/постоянного тока, а его максимальная рабочая температура составляет 50 ˚C.

9-Метод заказа
