Переключатель потока

1-Диапазон применения:

Переключатель потока жидкости типа LFS 20-71 используется для переключения жидкостных линий. Это устройство производится с номинальным давлением PN16, зубчатым соединением и рабочей температурой 100°C или 212°F. Данное оборудование применяется в трубопроводах тепловых и холодильных систем, трубопроводах систем водоснабжения, генераторах холодильных систем, выходе холодильных чиллеров и т.д.

2- Функции:

Функция этого устройства электромеханическая и работает на основе силы давления жидкости в его движении. Введенное давление жидкости на поверхность лопастей реле потока перемещает подключенный рычаг, и это движение передается на микропереключатель внутри устройства и изменяет положение (NO) на положение (NC). Таким образом, команды ВКЛ/ВЫКЛ будут отправляться в электрические цепи и управлять различным оборудованием, таким как насосы и электродвигатели и т. д. Это устройство имеет полную герметизацию с помощью сильфонного механизма и не требует последовательного обслуживания и ремонта. Существуют лопасти с разной длиной для трубопроводов разного диаметра.

3-Установка:

Реле потока типа LFS 20-71 имеет резьбовое соединение 1", устанавливается сверху трубопроводов (вертикально) с помощью гнезда или втулки размером 1".

4-Технические характеристики и материалы деталей:

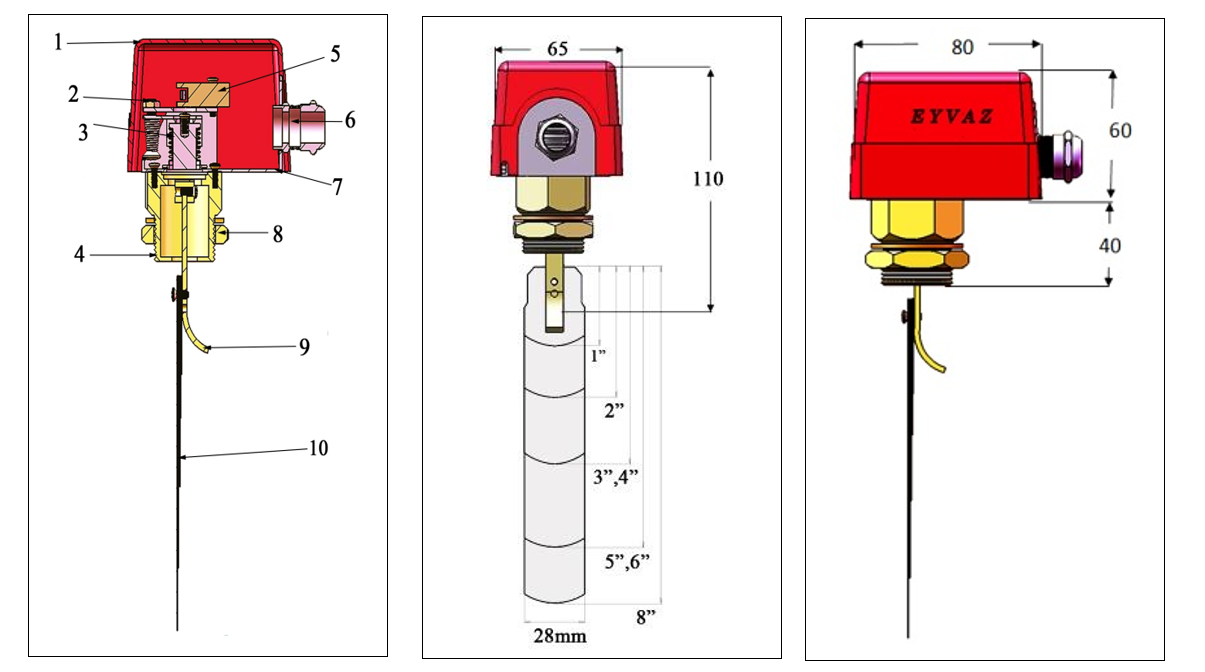

5 -Таблица деталей, сборочные и габаритные чертежи:
